Установка УЗО: пошаговое руководство и советы

Как правильно установить УЗО — безопасность без компромиссов

Устройства защитного отключения (УЗО) — один из ключевых элементов современной электробезопасности в доме или квартире. Они защищают людей от поражения электрическим током и предотвращают возгорания, вызванные утечками тока. В этом руководстве вы найдете подробную пошаговую инструкцию по установке УЗО, проверенные практические советы и типичные ошибки, которых стоит избегать.

Необходимые инструменты и материалы

• УЗО (выбранное по параметрам: номинальный ток, дифференциальный ток утечки, тип — А или АС)
• Электрический щиток с DIN-рейкой
• Индикаторная отвертка или мультиметр
• Отвертки (плоская и крестовая)
• Пассатижи и стриппер для зачистки проводов
• Медные провода соответствующего сечения (обычно 1,5–6 мм²)
• Маркировочные бирки или термоусадка

Пошаговая инструкция по установке УЗО

1. Шаг 1. Отключите подачу электроэнергии

   Перед началом любых работ с электрощитком обязательно отключите вводной автомат. Убедитесь, что напряжение отсутствует, используя индикаторную отвертку или мультиметр. Никогда не приступайте к работе под напряжением!

2. Шаг 2. Подготовьте место для установки УЗО

   Убедитесь, что в электрощитке достаточно свободного места на DIN-рейке. Если УЗО устанавливается в уже смонтированный щиток, возможно, потребуется временно снять соседние устройства. Проверьте надежность крепления рейки — она не должна шататься.

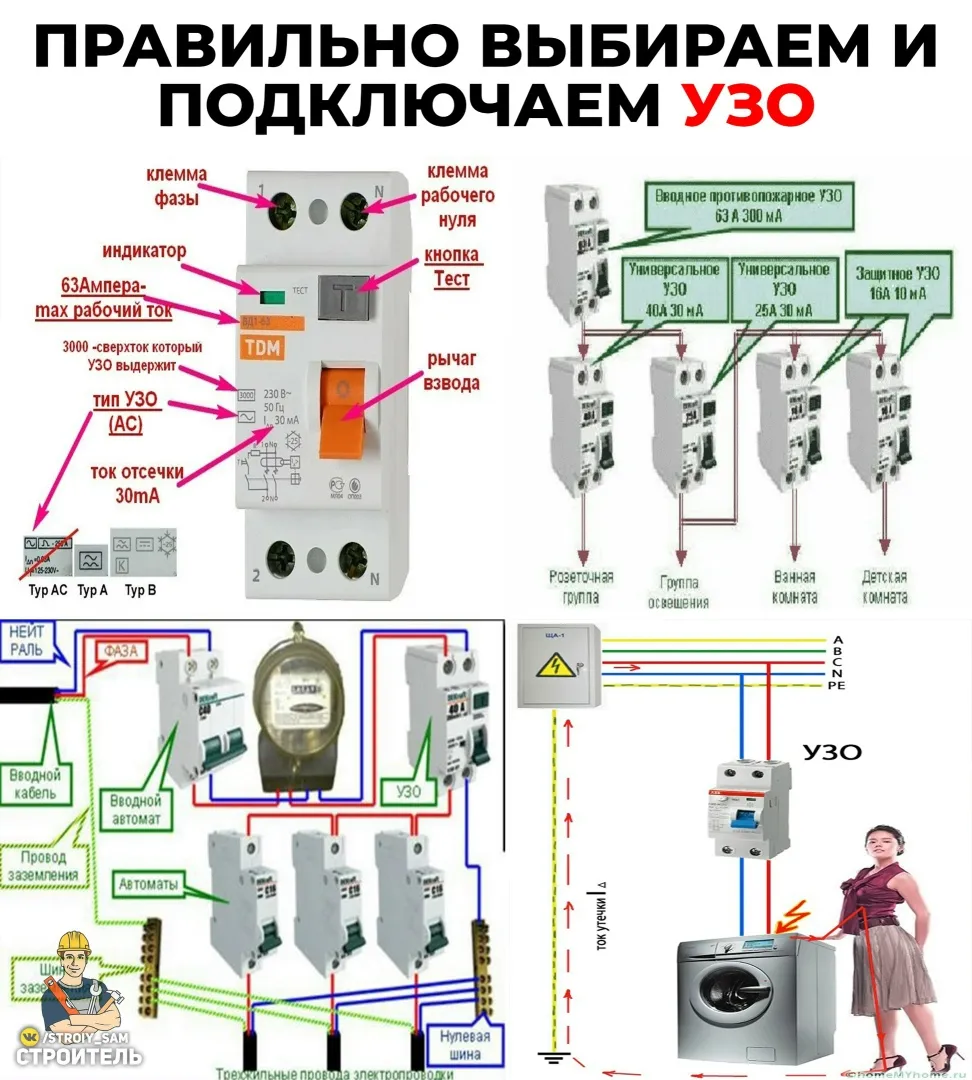

3. Шаг 3. Выберите правильную схему подключения

   Существует несколько вариантов подключения УЗО:

   • На всю электропроводку — одно УЗО после вводного автомата (экономично, но при срабатывании обесточивается весь дом).
   • На отдельные группы — УЗО ставится после автоматов на розетки, ванную комнату, кухню и т.д. (более безопасно и удобно).

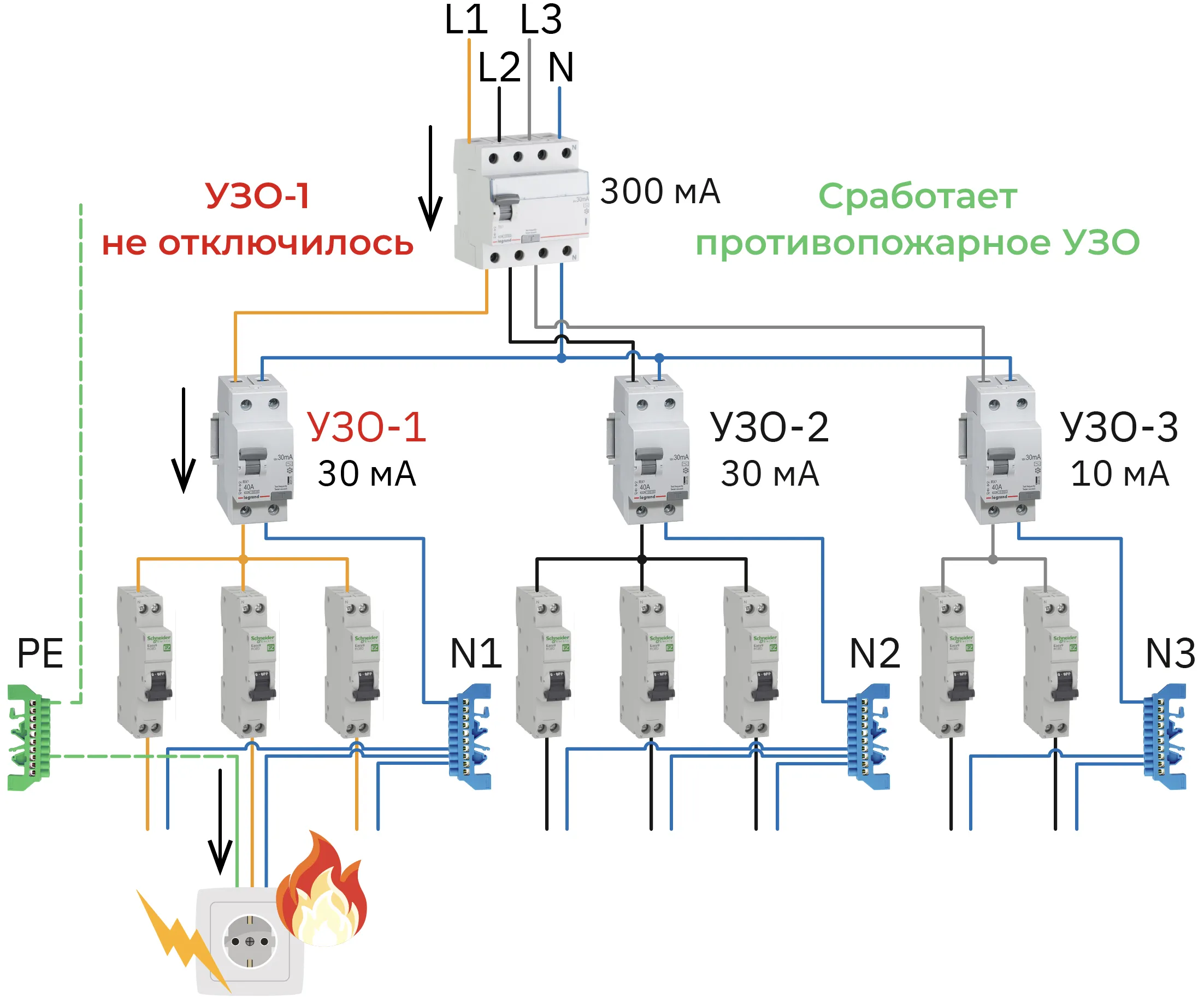

   • Селективная схема — используется общее УЗО с задержкой срабатывания и групповые без задержки.

   Для большинства квартир оптимальна схема с групповыми УЗО на «мокрые» зоны и мощные потребители.

4. Шаг 4. Установите УЗО на DIN-рейку

   Зафиксируйте устройство на рейке до щелчка. Большинство моделей имеют защелку сзади — просто надавите до полной фиксации. Убедитесь, что УЗО установлено ровно и не болтается.

5. Шаг 5. Подключите провода

   Подключение выполняется строго по маркировке на корпусе УЗО:

   • L — фаза (вход и выход)
   • N — нейтраль (вход и выход)

   Важно: входные клеммы находятся сверху, выходные — снизу. Никогда не меняйте местами вход и выход! Также нельзя объединять нейтраль после УЗО с общей нулевой шиной — это вызовет ложные срабатывания.

   Совет: Используйте разные цвета проводов (например, синий для нуля, коричневый/черный для фазы), чтобы избежать путаницы.



6. Шаг 6. Проверьте надежность соединений

   Аккуратно подтяните все клеммы. Слабый контакт может привести к перегреву и выходу УЗО из строя. Убедитесь, что оголенная часть провода полностью скрыта в клемме и не торчит наружу.

   Важно: Не перетягивайте винты — это может повредить корпус или сам провод.

7. Шаг 7. Включите питание и протестируйте УЗО

   Включите вводной автомат, затем подайте напряжение на УЗО. Нажмите кнопку «Тест» на лицевой панели устройства. УЗО должно мгновенно отключиться. Если этого не произошло — отключите питание и проверьте правильность подключения.

   Также рекомендуется проверить работу УЗО под нагрузкой (включите чайник, стиральную машину и т.д.).

Наглядные примеры

Пример 1: В двухкомнатной квартире установлено два УЗО — одно на розетки в ванной и кухне (30 мА, 25 А), второе — на освещение и остальные розетки (30 мА, 40 А). При пробое в стиральной машине срабатывает только первое УЗО, остальная часть квартиры остается под напряжением.

Пример 2: В частном доме используется селективная схема: общее УЗО на 100 мА с задержкой 0,3 с и групповые на 30 мА. Это позволяет избежать отключения всего дома при локальной утечке.

Частые ошибки при установке УЗО и как их избежать

• Ошибка 1: Подключение нуля после УЗО к общей нулевой шине.
  Решение: Нейтраль после УЗО должна идти только на защищаемые линии, без соединения с другими нулями.
• Ошибка 2: Установка УЗО без автоматического выключателя.
  Решение: УЗО не защищает от короткого замыкания! Всегда ставьте его в паре с автоматом того же или меньшего номинала.
• Ошибка 3: Неправильный выбор дифференциального тока.
  Решение: Для жилых помещений используйте УЗО с током утечки 30 мА. Для противопожарной защиты — 100 или 300 мА, но только на вводе.
• Ошибка 4: Подключение фазы и нуля снизу.
  Решение: Вход всегда сверху! Иначе устройство может не сработать или выйти из строя.

Дополнительные советы и рекомендации

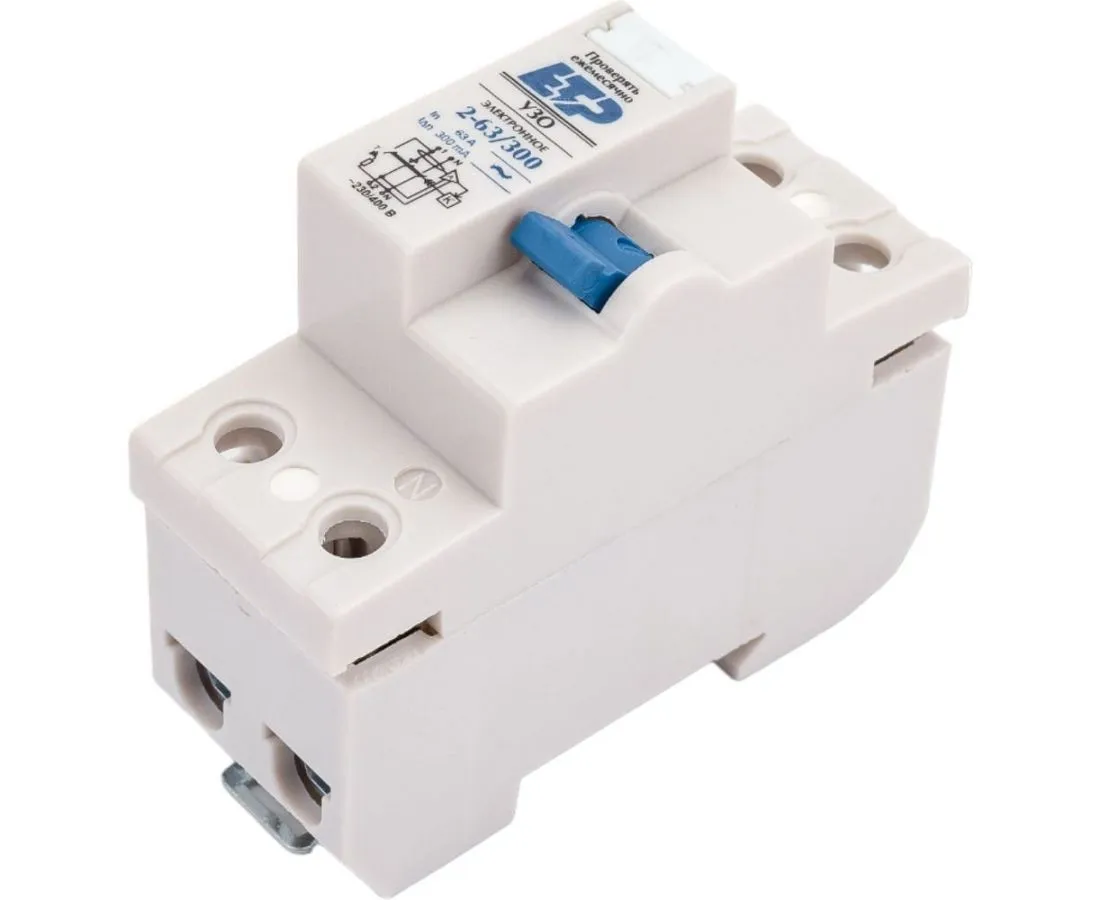

Выбор УЗО: Отдавайте предпочтение устройствам с маркировкой «А» — они реагируют как на переменный, так и на пульсирующий постоянный ток (важно для современных блоков питания и зарядных устройств).

Регулярная проверка: Нажимайте кнопку «Тест» раз в месяц. Это простой способ убедиться, что УЗО исправно.

Маркировка: Подпишите каждое УЗО в щитке (например, «Кухня», «Ванная»). Это сэкономит время при поиске неисправностей.

Профессиональная помощь: Если вы не уверены в своих силах — обратитесь к квалифицированному электрику. Ошибки при установке УЗО могут стоить жизни.

Итоги и следующие шаги

Правильно установленное УЗО — надежный щит от электрических аварий и угрозы для жизни. Следуя этой инструкции, вы сможете самостоятельно выполнить установку УЗО в своей квартире или доме, соблюдая все нормы безопасности.

Следующие шаги:

1. Составьте схему электрощитка с учетом всех групп потребителей.
2. Подберите УЗО и автоматы по расчетным токам.
3. Выполните монтаж строго по инструкции.
4. Проведите тестирование и зафиксируйте результаты.

Помните: электробезопасность — не место для экспериментов. Даже небольшая ошибка может привести к серьезным последствиям. Но при грамотном подходе установка УЗО станет вашим главным союзником в обеспечении комфорта и защиты вашего дома.

Введение с представлением объектов сравнения

При проектировании или модернизации электропроводки в жилом доме или квартире одним из ключевых элементов безопасности становится устройство защитного отключения (УЗО). Вопрос «что такое УЗО» часто возникает у домовладельцев, сталкивающихся с необходимостью выбора между разными типами защиты. Однако важно понимать: УЗО — это не просто «коробочка в щитке», а сложное электротехническое устройство, предназначенное для предотвращения поражения электрическим током и возгораний.

В данном обзоре мы сравним два основных подхода к защите электросети:

• Отдельное УЗО + автоматические выключатели — классическая схема, где функции дифференциальной защиты и перегрузки разделены;
• Дифференциальные автоматы (АВДТ) — комбинированные устройства, объединяющие в себе функции УЗО и автомата в одном корпусе.

Цель анализа — помочь читателю сделать осознанный выбор, исходя из реальных условий эксплуатации, бюджета и требований безопасности.

Критерии сравнения и методология

Для объективной оценки мы используем следующие критерии:

1. Функциональность — какие виды защиты обеспечивает устройство;
2. Надёжность и чувствительность — точность срабатывания при утечке тока;
3. Монтаж и обслуживание — простота установки и диагностики неисправностей;
4. Габариты и экономия места в щитке;
5. Стоимость — как первоначальная, так и эксплуатационная;
6. Долговечность и ремонтопригодность.

Анализ основан на нормативных документах (ПУЭ, ГОСТ Р 51326.1-99), отзывах практикующих электромонтажников и тестах независимых лабораторий.

Детальный анализ каждого варианта

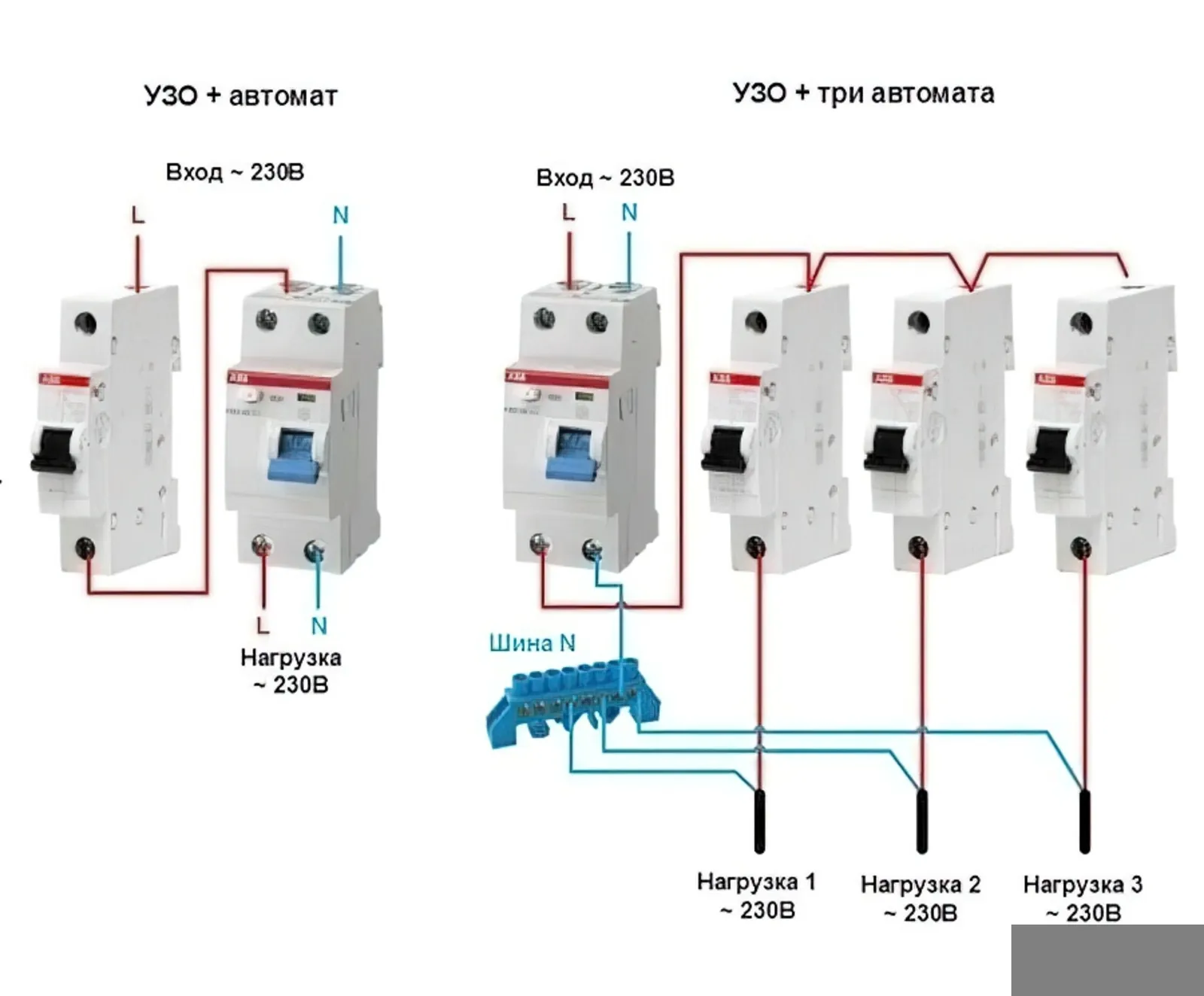

1. Отдельное УЗО + автоматические выключатели

Эта схема предполагает установку одного или нескольких УЗО на группу линий, каждая из которых защищена своим автоматическим выключателем. Например, одно УЗО на всю «мокрую зону» (ванная, кухня, стиральная машина), а отдельные автоматы — на каждую розеточную линию.

Преимущества:

• Высокая надёжность — каждый элемент выполняет одну функцию, что снижает вероятность ложных срабатываний;
• Простая диагностика — если сработало УЗО, легко определить, на какой линии утечка, отключая автоматы по очереди;
• Гибкость проектирования — можно подобрать УЗО с нужным током утечки (10 мА, 30 мА, 100 мА) и автомат с требуемым номиналом;
• Ремонтопригодность — при выходе из строя одного компонента заменяется только он.

Недостатки:

• Занимает больше места в распределительном щитке (УЗО + автомат = минимум 2 модуля на линию);
• Выше общая стоимость при большом количестве линий;
• Сложнее монтаж для новичков из-за большего числа соединений.

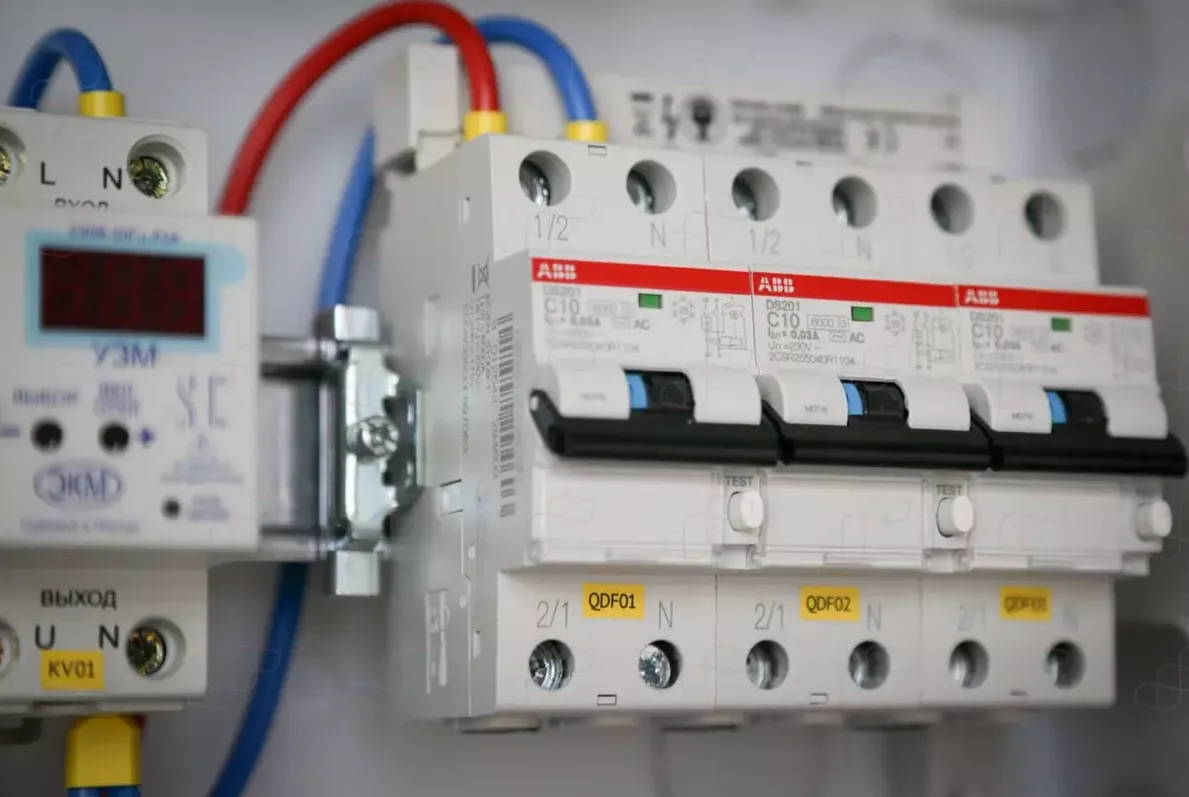

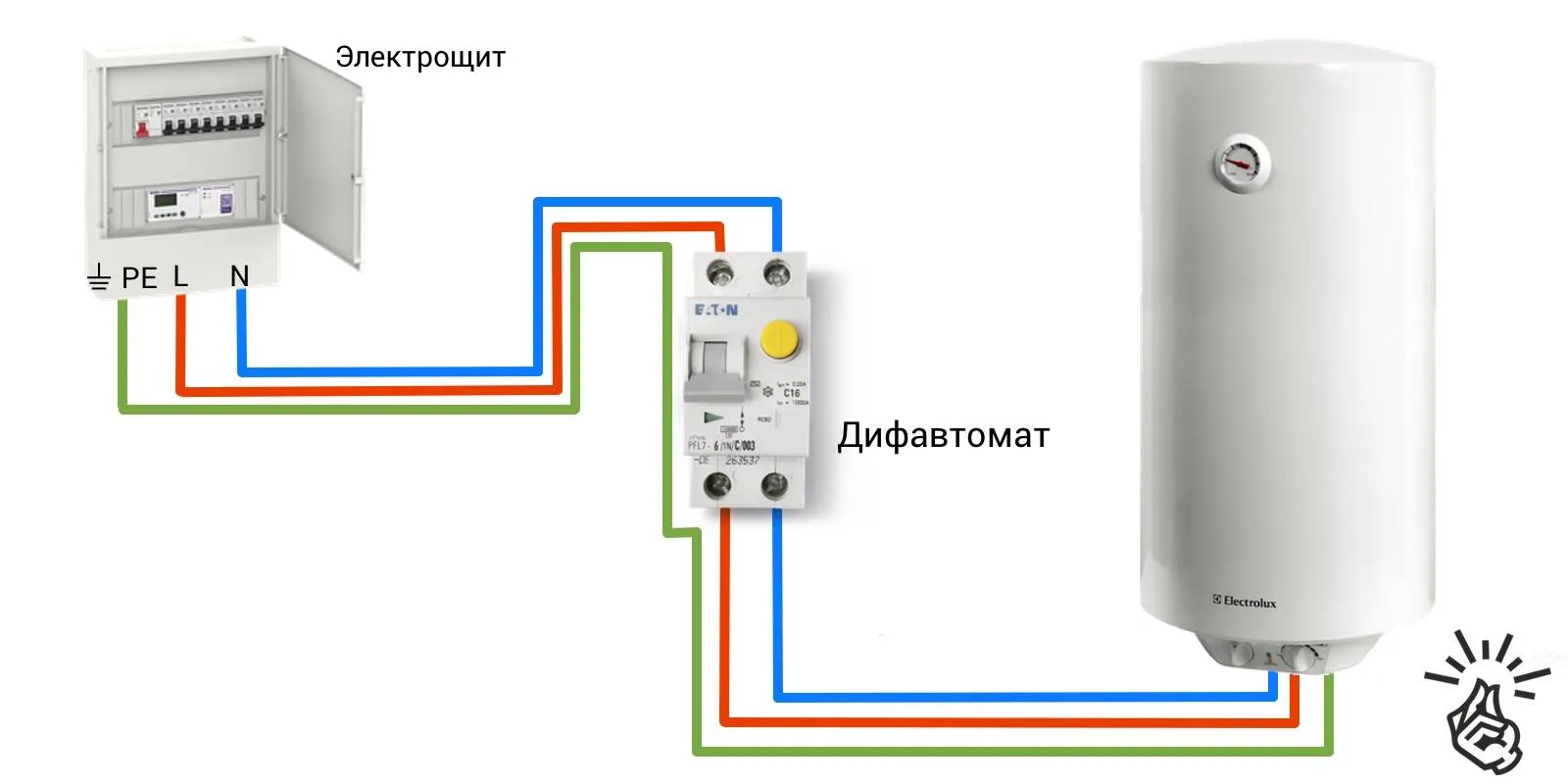

2. Дифференциальный автомат (АВДТ)

АВДТ — это единое устройство, сочетающее в себе функции УЗО и автоматического выключателя. Оно защищает от перегрузки, короткого замыкания и утечки тока одновременно.

Преимущества:

• Компактность — занимает всего 1–2 модуля на линию;
• Проще монтаж — меньше проводов и соединений;
• Быстрая замена — при неисправности меняется всё устройство целиком;
• Идеально для малогабаритных щитков (например, в квартирах старого фонда).

Недостатки:

• Сложнее диагностика — невозможно сразу понять, сработало ли устройство из-за утечки или перегрузки;
• Менее гибкая настройка — параметры УЗО и автомата фиксированы производителем;
• Выше стоимость одного устройства по сравнению с отдельным автоматом;
• Полная замена при поломке — даже если вышел из строя только один модуль.

Сравнительные таблицы в виде списков

Функциональность и защита

• Отдельное УЗО + автомат:
  • Защита от утечки — УЗО;
  • Защита от КЗ и перегрузки — автомат;
  • Чёткое разделение функций — повышает надёжность.
• Дифференциальный автомат:
  • Все виды защиты в одном корпусе;
  • Риск перекрёстных сбоев — например, перегрев может повлиять на дифференциальную часть.

Монтаж и диагностика

• Отдельное УЗО + автомат:
  • Больше проводов и клемм;
  • Легко локализовать неисправность — если сработало УЗО, проверяются все подключённые линии;
  • Требует базовых знаний электромонтажа.
• Дифференциальный автомат:
  • Минимум соединений;
  • Сложно определить причину отключения — требуется тестирование или замена;
  • Подходит для быстрого монтажа.

Экономика и место в щитке

• Отдельное УЗО + автомат:
  • На 1 линию — 2 модуля;
  • Общая стоимость выше при большом числе линий;
  • Дешевле при централизованной защите (одно УЗО на 3–4 линии).
• Дифференциальный автомат:
  • На 1 линию — 1–2 модуля;
  • Экономия места до 30%;
  • Выше цена за единицу, но проще комплектация.

Экспертные оценки и мнения

«При ответе на вопрос “что такое УЗО” многие забывают, что главное — не само устройство, а правильная схема его применения. В частных домах я всегда рекомендую раздельную схему: УЗО на вводе и на “мокрые” группы плюс автоматы. Это даёт максимальную надёжность и удобство обслуживания. АВДТ — хороший выбор только для временных решений или очень компактных щитков».

— Алексей Морозов, инженер-электрик с 18-летним стажем, член СРО “ЭнергоБезопасность”

«Современные дифавтоматы стали гораздо надёжнее, но их главный недостаток — отсутствие информации о причине срабатывания. Если в доме есть дети или пожилые люди, лучше использовать классическую схему: при срабатывании УЗО вы точно знаете — где-то утечка, и это требует немедленного вмешательства».

— Елена Кузнецова, эксперт по электробезопасности, автор учебных курсов для электромонтажников

Рекомендации для разных случаев использования

Квартира в новостройке с современным щитком

Рейтинг: 8/10 для раздельной схемы, 7/10 для АВДТ.
Если есть место и бюджет — выбирайте УЗО + автоматы. Это долгосрочное решение с высокой диагностикой.

Квартира в хрущёвке с маленьким щитком

Рейтинг: 6/10 для раздельной схемы, 9/10 для АВДТ.
Здесь компактность критична. Используйте дифавтоматы на самые важные линии: ванная, кухня, розетки.

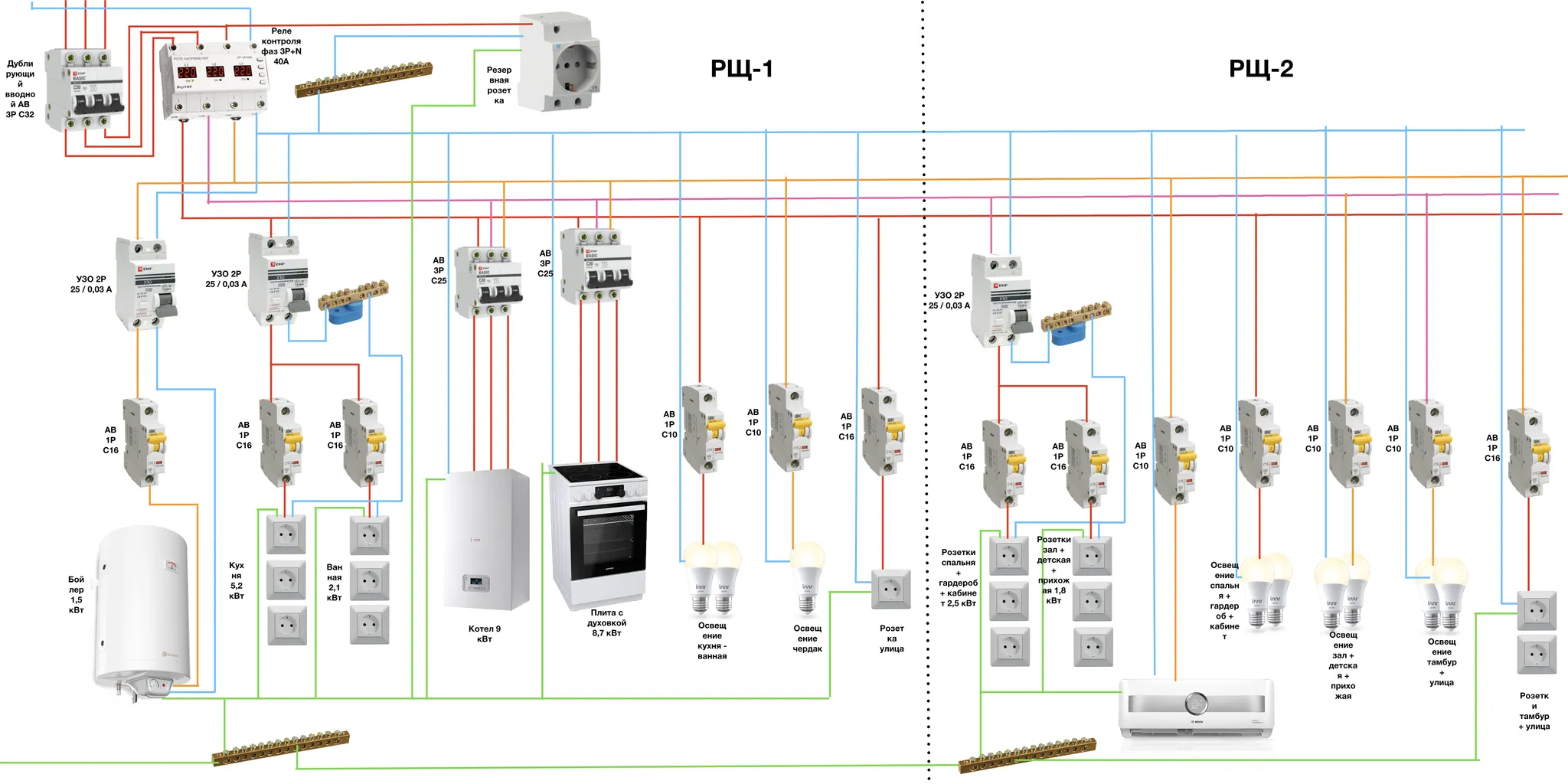

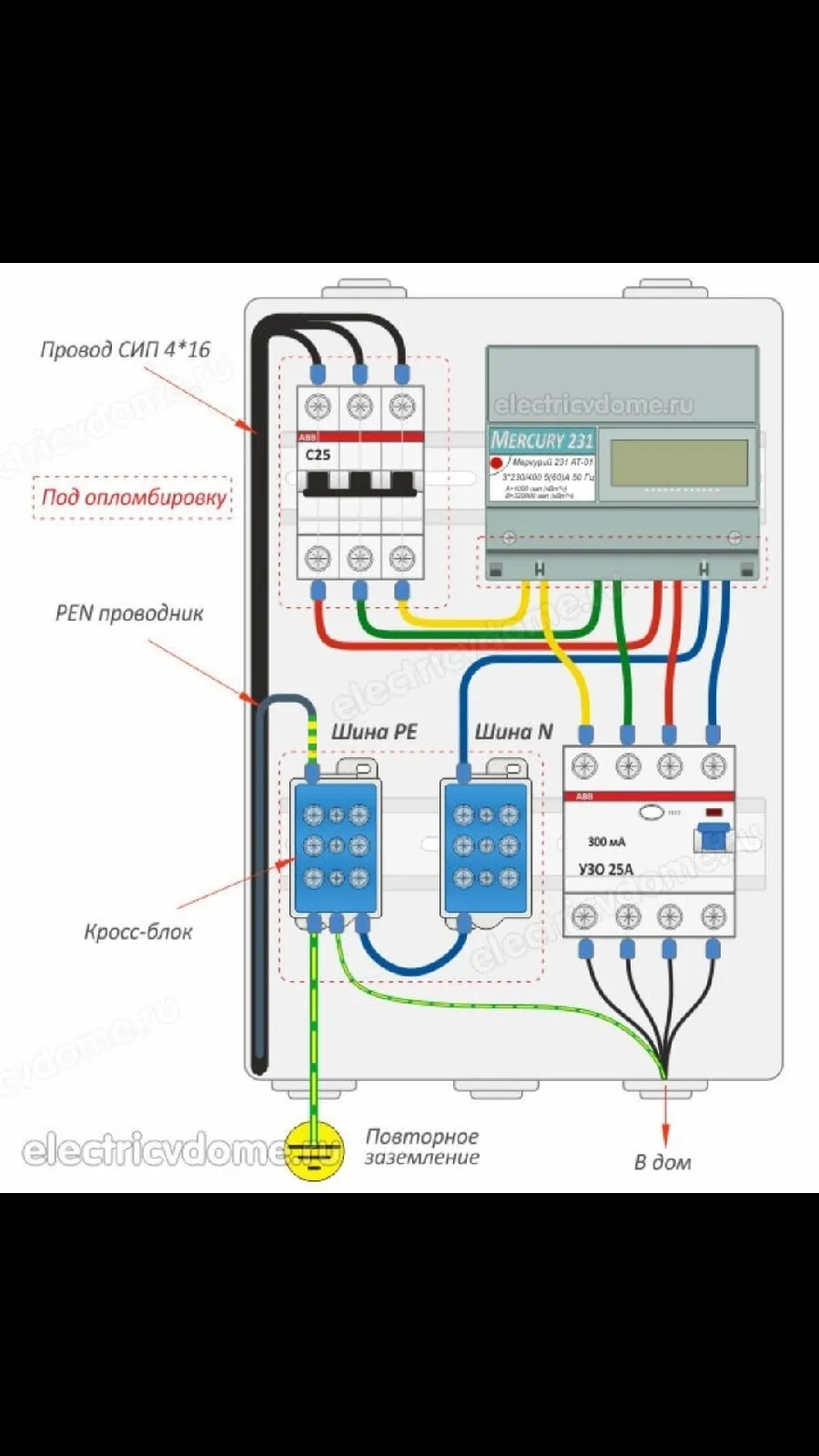

Частный дом с трёхфазным вводом

Рейтинг: 10/10 для раздельной схемы, 5/10 для АВДТ.
Сложная разводка, много линий, повышенные требования к безопасности — только УЗО + автоматы. Возможна установка общего противопожарного УЗО (100 мА) и групповых (30 мА).

Дача или гараж (временное использование)

Рейтинг: 7/10 для обоих вариантов.
Здесь допустимы упрощённые решения. АВДТ предпочтительнее из-за простоты монтажа.

Итоговый вердикт и выводы

Ответ на вопрос «что такое УЗО» — это не просто техническое определение, а понимание его роли в системе электробезопасности. Оба подхода имеют право на существование, но их эффективность зависит от контекста.

Финальный рейтинг по совокупности критериев:

• Отдельное УЗО + автоматические выключатели: 9.2/10 — лучший выбор для постоянного жилья, особенно частных домов и квартир с возможностью модернизации щитка;
• Дифференциальный автомат (АВДТ): 7.5/10 — компромиссное, но практичное решение для ограниченного пространства и временных объектов.

Помните: безопасность без компромиссов начинается с правильного выбора схемы защиты. Никогда не экономьте на УЗО — это ваша защита от невидимой, но смертельно опасной угрозы. Перед установкой проконсультируйтесь с квалифицированным электриком и обязательно соблюдайте требования ПУЭ.

Как правильно установить УЗО — безопасность без компромиссов

Устройство защитного отключения (УЗО) — один из ключевых элементов электробезопасности в доме или квартире. Оно предотвращает поражение электрическим током при утечке и может спасти жизнь. В этом руководстве вы найдёте исчерпывающую информацию о том, как подключить УЗО самостоятельно, с соблюдением всех норм и правил безопасности. Мы не рекламируем конкретные бренды, а даём только проверенные практические рекомендации.

Необходимые инструменты и материалы

Перед началом работ подготовьте следующее:

• Само УЗО (выберите модель с номинальным током утечки 30 мА для жилых помещений);
• Электрический щиток с DIN-рейкой;
• Индикаторная отвёртка или мультиметр;
• Кусачки и стриппер для зачистки проводов;
• Отвёртки с изолированными ручками (крестовая и плоская);
• Маркировочные метки или цветные кембрики;
• Схема электропроводки вашей квартиры или дома.

Важно: Все работы проводите только при полном отключении питания на вводе! Никогда не пренебрегайте этим правилом — даже если вы уверены в своей квалификации.

Пошаговая инструкция: как подключить УЗО

1. Шаг 1. Отключите электропитание

   Перед любыми действиями обесточьте весь дом или квартиру через вводной автомат. Проверьте отсутствие напряжения на всех линиях с помощью индикаторной отвёртки или мультиметра. Даже если вы работаете только с одной группой, лучше отключить ввод полностью — это исключит случайное включение соседом или автоматикой.

2. Шаг 2. Выберите место установки УЗО

   УЗО монтируется на DIN-рейку внутри электрического щитка. Обычно его размещают после вводного автомата и до групповых автоматов. Если вы защищаете только одну линию (например, розетки в ванной), УЗО ставится перед соответствующим автоматом этой группы.

   Совет: Не устанавливайте УЗО на всю квартиру без разделения на группы — при утечке отключится всё электроснабжение, что неудобно и потенциально опасно (например, ночью).

3. Шаг 3. Подготовьте провода

   Определите фазный (обычно коричневый или чёрный) и нулевой (синий) проводники. Зачистите концы на 8–10 мм. Используйте маркировку: «L» — фаза, «N» — ноль. Это особенно важно, если в щитке много проводов.

   Ошибка новичков: перепутать вход и выход на УЗО. На корпусе устройства всегда указано: сверху — вход (питание от вводного автомата), снизу — выход (к групповым автоматам или нагрузке).

4. Шаг 4. Подключите УЗО согласно схеме

   Подсоедините фазный и нулевой проводники от вводного автомата к верхним клеммам УЗО (маркировка L и N). Затем подключите нижние клеммы к автоматам или напрямую к защищаемой линии.

   Критически важно: нулевой провод после УЗО нельзя соединять с другими нулями или заземлением. Это вызовет ложные срабатывания или полный отказ устройства.



   Пример: В трёхкомнатной квартире установлено два УЗО — одно на розетки (30 мА), другое на освещение и бытовую технику (100 мА). Каждое подключено после своего вводного автомата, а нули строго разделены. При утечке в ванной отключаются только розетки, свет остаётся включённым.

5. Шаг 5. Проверьте надёжность соединений

   Затяните все винтовые зажимы с усилием, но без перекоса. Слабый контакт вызывает нагрев, искрение и выход из строя. После сборки слегка подёргайте каждый провод — он не должен выскальзывать.

6. Шаг 6. Включите питание и протестируйте УЗО

   Сначала включите вводной автомат, затем УЗО. Нажмите кнопку «ТЕСТ» на корпусе устройства — оно должно немедленно отключиться. Если этого не произошло, немедленно отключите питание и проверьте схему подключения.

   Дополнительно протестируйте работу под нагрузкой: включите несколько приборов на защищаемой линии и снова нажмите «ТЕСТ». УЗО должно сработать даже при активной нагрузке.

Частые ошибки и как их избежать

• Нарушение полярности: подключение фазы к нулевой клемме (и наоборот) приводит к некорректной работе. Всегда сверяйтесь с маркировкой на корпусе.
• Объединение нулей после УЗО: если нулевой провод от УЗО соединить с общей нулевой шиной, устройство будет срабатывать постоянно. Используйте отдельную нулевую шину только для этого УЗО.
• Установка УЗО без автомата: УЗО не защищает от короткого замыкания! Всегда ставьте его в паре с автоматическим выключателем соответствующего номинала.
• Выбор неправильного тока утечки: для розеток — 30 мА, для всего дома — 100–300 мА (селективное УЗО). Не используйте 10 мА в общих линиях — будет слишком чувствительно.

Дополнительные советы и рекомендации

Совет 1: Для максимальной надёжности используйте УЗО типа «А» — оно реагирует как на переменный, так и на пульсирующий постоянный ток (важно при использовании блоков питания, зарядных устройств и LED-ламп).

Совет 2: Регулярно (раз в месяц) нажимайте кнопку «ТЕСТ» — это проверяет исправность механизма отключения.

Совет 3: Если в доме нет заземления, УЗО становится ещё более важным — оно остаётся единственной защитой от поражения током при пробое на корпус прибора.

Реальный кейс: В старом доме без заземления установили УЗО на линию стиральной машины. Через год изоляция ТЭНа начала пробивать на корпус. Машина не била током, потому что УЗО мгновенно отключило питание при первом же контакте человека с корпусом.

Итоги и следующие шаги

Теперь вы знаете, как подключить УЗО правильно и безопасно. Это несложная задача, но требующая внимательности и соблюдения правил. Если вы сомневаетесь в своих силах — обратитесь к профессиональному электрику. Помните: экономия на безопасности может стоить здоровья или жизни.

Следующие шаги:

1. Проверьте наличие УЗО в вашем щитке.
2. Если его нет — спланируйте установку хотя бы на «мокрые» зоны (ванная, кухня).
3. Раз в месяц тестируйте уже установленные УЗО.
4. Обновите схему электрощита с указанием всех защитных устройств.

Безопасность — не опция, а обязанность каждого владельца жилья. Грамотно установленное УЗО — ваш надёжный страж в мире электричества.

Как правильно установить УЗО — безопасность без компромиссов

Электричество — невидимый, но мощный помощник в нашем быту. Однако при неправильном обращении оно может стать источником опасности: короткое замыкание, утечка тока, поражение человека — всё это реальные риски. Чтобы защитить себя и своих близких, важно не только использовать качественные провода и розетки, но и установить специальное устройство — УЗО (устройство защитного отключения). В этой статье мы разберёмся, как выполняется УЗО однофазное подключение, почему это важно и как сделать всё правильно даже без опыта электромонтажа.

Что такое УЗО и зачем оно нужно?

Устройство защитного отключения — это прибор, который мгновенно отключает подачу электричества, если обнаруживает утечку тока. Например, если вы случайно коснётесь оголённого провода или в стиральную машину попадёт вода, УЗО сработает за доли секунды и предотвратит удар током.

Представьте, что электрическая цепь — это водопроводная система. Ток — это вода, текущая по трубам. Если где-то появляется трещина и вода начинает вытекать (утечка), УЗО — это датчик, который сразу перекрывает кран. Без него вода будет течь дальше, затапливая дом. Так и с электричеством: утечка может привести к пожару или поражению человека.

Основные термины: говорим на одном языке

Прежде чем переходить к подключению, давайте уточним ключевые понятия:

• Фаза и ноль — два основных провода в однофазной сети (220 В). По фазе ток «приходит», по нулю — «уходит» обратно.
• Дифференциальный ток — разница между током, входящим в прибор по фазе, и выходящим по нулю. Если эта разница превышает допустимое значение (обычно 30 мА), УЗО срабатывает.
• Номинальный ток УЗО — максимальный ток, который устройство может пропускать без повреждений (например, 16 А, 25 А, 40 А).
• Ток утечки — минимальный ток, при котором УЗО должно сработать (чаще всего 10 мА или 30 мА для жилых помещений).

Как работает УЗО: немного физики без формул

Внутри УЗО находится специальный трансформатор, который постоянно сравнивает ток в фазном и нулевом проводниках. В нормальной ситуации эти токи равны — всё, что «ушло» по фазе, вернулось по нулю. Но если часть тока «утекла» через тело человека или корпус прибора на землю, баланс нарушается. УЗО это чувствует и размыкает цепь.

Важно: УЗО не защищает от короткого замыкания или перегрузки! Для этого нужны автоматические выключатели. Поэтому часто УЗО устанавливают вместе с автоматом — либо отдельно, либо в виде комбинированного устройства (дифавтомата).

УЗО однофазное подключение: пошаговое руководство

Теперь перейдём к практике. Подключение УЗО в однофазной сети — задача вполне выполнимая даже для новичка, если соблюдать правила и последовательность.

1. Выберите подходящее УЗО. Для квартиры или дома обычно достаточно устройства с током утечки 30 мА и номинальным током 25–40 А (в зависимости от нагрузки).
2. Отключите электропитание. Перед любыми работами обязательно обесточьте щиток и убедитесь в отсутствии напряжения с помощью индикаторной отвёртки.
3. Установите УЗО на DIN-рейку. Это металлическая планка внутри электрощита, на которую крепятся все модульные устройства.
4. Подключите входные провода. Фазу и ноль от вводного автомата подведите к верхним клеммам УЗО (обычно обозначены как «L in» и «N in»).
5. Подключите выходные провода. От нижних клемм («L out» и «N out») провода идут к автоматам, которые защищают отдельные группы потребителей (розетки, освещение и т.д.).
6. Проверьте правильность подключения. Никогда не соединяйте нулевой провод после УЗО с нулём до него — это вызовет ложные срабатывания или полный отказ работы.
7. Включите питание и протестируйте. Нажмите кнопку «ТЕСТ» на корпусе УЗО — оно должно мгновенно отключиться. Если этого не произошло, проверьте схему.

Распространённые ошибки при подключении УЗО

Даже опытные мастера иногда допускают типичные просчеты. Вот самые частые из них:

• Подключение нуля после УЗО к общей нулевой шине. Это нарушает принцип работы устройства — ток «уходит» мимо УЗО, и оно не видит утечку.
• Установка УЗО без автомата. При перегрузке УЗО может выйти из строя, так как не рассчитано на защиту от сверхтока.
• Использование одного УЗО на всю квартиру без группировки. При утечке в одном приборе отключится всё электричество. Лучше ставить отдельные УЗО на «мокрые» зоны: ванную, кухню, стиральную машину.
• Игнорирование заземления. Хотя УЗО работает и без заземления, его наличие значительно повышает безопасность и скорость срабатывания.

Когда УЗО особенно необходимо?

Есть ситуации, когда установка УЗО не просто рекомендована, а обязательна:

• В помещениях с повышенной влажностью (ванная, сауна, подвал).
• При использовании переносных электроприборов на улице (газонокосилка, насос).
• В старых домах с алюминиевой проводкой и отсутствием заземления.
• Если в доме есть дети или пожилые люди — они более уязвимы к воздействию тока.

Допустим, ваша стиральная машина стоит в ванной. Из-за износа изоляции ток начал «утекать» на её корпус. Если вы коснётесь мокрой рукой холодильника или крана, ток пройдёт через вас. Но если стоит УЗО с уставкой 30 мА, оно отключит питание ещё до того, как вы почувствуете удар. Это буквально спасает жизни.

Что делать дальше?

Если вы впервые сталкиваетесь с электромонтажом, начните с простого: установите одно УЗО на розеточную группу в ванной. Постепенно расширяйте защиту — например, добавьте отдельное УЗО для кухни. Главное — не торопитесь, сверяйтесь со схемами и никогда не работайте под напряжением.

Помните: безопасность — это не опция, а необходимость. Правильно выполненное УЗО однофазное подключение — это надёжный щит между вами и скрытыми рисками электричества. Инвестируйте время сегодня, чтобы спокойно жить завтра.

Заключение

УЗО — не волшебная коробочка, а продуманное техническое решение, основанное на законах физики. Поняв его принцип работы и следуя простым правилам монтажа, вы сможете обеспечить себе и своей семье высокий уровень электробезопасности. Не бойтесь сложных тем — разбивайте их на шаги, задавайте вопросы и проверяйте каждое действие. Ведь в электрике, как и в жизни, главное — не спешить, но действовать уверенно и осознанно.

Как правильно установить УЗО — безопасность без компромиссов

В современном доме или квартире электрическая сеть — это не просто источник комфорта, но и потенциальная угроза. Каждый год тысячи пожаров и поражений током происходят из-за неисправной проводки или отсутствия защитных устройств. Устройство защитного отключения (УЗО) — один из самых эффективных способов предотвратить такие трагедии. Особенно актуален вопрос УЗО трехфазное подключение, когда речь идет о частных домах, производственных помещениях или коттеджах с мощным электрооборудованием. В этой статье мы подробно разберем, как правильно выбрать, подключить и эксплуатировать УЗО, чтобы обеспечить безопасность без компромиссов.

Что такое УЗО и зачем оно нужно?

УЗО — это устройство, которое автоматически отключает электропитание при обнаружении утечки тока на землю. Такая утечка может возникнуть, например, при повреждении изоляции провода, контакте человека с оголенным проводником или неисправности бытового прибора. Основная задача УЗО — спасти жизнь, мгновенно прерывая цепь при опасных условиях.

Важно понимать: УЗО не защищает от короткого замыкания или перегрузки — для этого нужны автоматические выключатели. Но в сочетании с ними УЗО образует надежную систему комплексной защиты. Особенно критично это в помещениях с повышенной влажностью: ванных, кухнях, подвалах и гаражах.

Разница между однофазным и трехфазным УЗО

Если в вашем доме используется однофазная сеть (220 В), достаточно установить однофазное УЗО. Однако при наличии трехфазного ввода (380 В) — что характерно для частных домов, мастерских или дач с мощными насосами, станками или электрокотлами — требуется именно трехфазное УЗО. Оно контролирует утечку тока одновременно по всем трем фазам и нулевому проводнику.

Трехфазные УЗО бывают двух типов:

• Четырехполюсные — подключаются к трем фазам (L1, L2, L3) и нулю (N);
• Двухполюсные — используются в особых схемах, но крайне редко.

Выбор зависит от конфигурации вашей электросети и типа нагрузки. Неправильный выбор может привести к ложным срабатываниям или, что хуже, к полному отсутствию защиты.

Схемы подключения УЗО: от теории к практике

Подключение УЗО требует четкого понимания принципов работы электрической сети. Ниже рассмотрим основные схемы, применимые в быту и на производстве.

Общая схема подключения трехфазного УЗО

В типичной схеме трехфазное УЗО устанавливается после вводного автомата и до групповых автоматов. Это обеспечивает защиту всей электропроводки. Однако такой подход имеет недостаток: при утечке в одной линии отключится вся сеть.

Более надежный вариант — установка нескольких УЗО: одно общее (например, на 300 мА для противопожарной защиты) и отдельные на каждую группу потребителей (на 30 мА для защиты людей). Такой подход называется селективной защитой и позволяет локализовать проблему без полного обесточивания дома.

Пошаговая инструкция по установке УЗО

1. Отключите питание на вводе и убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра.
2. Установите УЗО на DIN-рейку в электрощитке. Убедитесь, что устройство надежно зафиксировано.
3. Подключите входящие провода: три фазы (L1, L2, L3) и ноль (N) — к верхним клеммам УЗО. Порядок подключения фаз важен только для некоторых моделей, поэтому сверьтесь с инструкцией производителя.
4. Подключите выходящие провода к нижним клеммам и далее — к автоматам или нагрузке.
5. Подайте напряжение и нажмите кнопку «ТЕСТ» на корпусе УЗО. Устройство должно мгновенно отключиться. Если этого не произошло — немедленно отключите питание и проверьте схему.

Важно: нулевой проводник после УЗО нельзя объединять с другими нулями или заземлением. Это частая ошибка, приводящая к ложным срабатываниям или полному отказу устройства.

Преимущества правильного подключения УЗО

Грамотно установленное УЗО — это не просто «коробочка в щитке», а реальный щит от опасности. Вот ключевые выгоды:

• Защита жизни и здоровья — снижает риск поражения электрическим током до минимума;
• Профилактика пожаров — утечка тока часто становится причиной возгорания скрытой проводки;
• Соответствие нормам ПУЭ — современные правила устройства электроустановок требуют установки УЗО в жилых помещениях;
• Надежность и долговечность — качественные УЗО служат десятилетиями без обслуживания.

Особенно важно подчеркнуть: УЗО трехфазное подключение в частном доме — это не опция, а необходимость. Мощные потребители (электрокотлы, насосы, станки) создают повышенную нагрузку и риск утечек.

Мнение экспертов: почему УЗО — не роскошь, а стандарт

Известный инженер-электрик и автор учебников по электробезопасности Дмитрий Лебедев отмечает: «Если вы не установили УЗО — вы играете в русскую рулетку с электричеством. Даже самая качественная проводка со временем стареет, а человек может ошибиться. УЗО — это страховка, которая стоит копейки по сравнению с жизнью».

А вот что говорит главный инспектор энергонадзора одного из регионов РФ: «Более 60% пожаров в частном секторе связаны с неисправной электропроводкой. В 80% таких случаев УЗО предотвратило бы трагедию. Мы настоятельно рекомендуем его установку даже в старых домах».

Практические советы от профессионалов

Даже опытные электрики иногда допускают ошибки при подключении УЗО. Вот несколько рекомендаций, которые помогут избежать типичных проблем:

• Не экономьте на качестве. Выбирайте УЗО от проверенных брендов: ABB, Schneider Electric, Legrand, IEK, EKF. Дешевые аналоги могут не сработать в критический момент.
• Правильно подбирайте номинальный ток утечки: 30 мА — для защиты человека, 100–300 мА — для противопожарной защиты.
• Регулярно тестируйте УЗО. Нажимайте кнопку «ТЕСТ» раз в месяц — это займет 5 секунд, но спасет жизнь.
• Не подключайте УЗО «до счетчика» без согласования с энергосбытом — это может быть расценено как вмешательство в учет электроэнергии.
• Используйте селективные УЗО (с выдержкой времени) на вводе, если у вас несколько уровней защиты.

Также помните: УЗО не заменяет заземление. Эти два элемента работают в паре. Без заземления УЗО все равно сработает при прикосновении человека к корпусу неисправного прибора, но наличие заземления делает систему еще более надежной.

Частые ошибки при подключении трехфазного УЗО

• Подключение нулевого провода после УЗО к общей шине с другими нулями;
• Перепутывание входа и выхода (фазы и ноль подключены снизу вместо верха);
• Использование УЗО без автоматического выключателя — при перегрузке УЗО может выйти из строя;
• Установка УЗО на линии без заземления и без понимания принципа его работы.

Любая из этих ошибок сводит на нет всю пользу от устройства. Если вы не уверены в своих силах — доверьте монтаж квалифицированному электрику.

Заключение: безопасность начинается с малого

Установка УЗО — это не сложный процесс, но он требует внимательности, знаний и уважения к электричеству. УЗО трехфазное подключение особенно важно в домах с мощным оборудованием, где риск утечек и перегрузок выше. Грамотно спроектированная и смонтированная система защиты спасет не только имущество, но и человеческие жизни.

Не откладывайте безопасность на потом. Проверьте свой электрощиток сегодня: есть ли в нем УЗО? Работает ли оно? Если ответ неуверенный — сделайте первый шаг к защите своей семьи уже сейчас. Ведь, как говорил великий инженер Никола Тесла: «Безопасность — это не просто функция, это философия».

Введение с представлением объектов сравнения

При проектировании или модернизации электрощита в квартире или частном доме многие сталкиваются с выбором между двумя похожими, но принципиально разными устройствами защиты: устройством защитного отключения (УЗО) и дифференциальным автоматом (дифавтоматом). Оба прибора предназначены для повышения электробезопасности, однако их функциональные возможности и схемы подключения существенно различаются.

Несмотря на внешнее сходство, путаница между ними может привести к ошибкам при монтаже, снижению надежности системы или избыточным затратам. В этой статье мы подробно разберем разницу между УЗО и дифавтоматом, сравним их характеристики, рассмотрим плюсы и минусы каждого решения и дадим практические рекомендации по выбору в зависимости от конкретной ситуации.

Критерии сравнения и методология

Для объективного анализа мы будем оценивать устройства по следующим ключевым параметрам:

• Функциональное назначение — какие именно угрозы защищает устройство;
• Конструкция и внутреннее устройство — как устроены приборы технически;
• Схема подключения — особенности монтажа в электрическом щитке;
• Диагностика срабатывания — насколько легко определить причину отключения;
• Габариты и стоимость — экономическая и пространственная эффективность;
• Надежность и ремонтопригодность — долговечность и возможность замены компонентов.

Анализ основан на нормативных документах (ПУЭ, ГОСТ Р 51326.1–99), практических испытаниях и мнениях сертифицированных электромонтажников.

Детальный анализ каждого варианта

Устройство защитного отключения (УЗО)

УЗО — это аппарат, реагирующий на утечку тока на землю. Основная его задача — предотвратить поражение человека электрическим током и исключить возгорание из-за повреждения изоляции. УЗО не защищает от перегрузок и коротких замыканий. Поэтому его всегда устанавливают в паре с автоматическим выключателем.

• Преимущества УЗО:
  • Высокая чувствительность к утечкам (10–30 мА);
  • Простота диагностики — если сработало УЗО, причина точно в утечке;
  • Возможность гибкой комбинации с любыми автоматами;
  • Легче найти неисправность при комплексной защите.
• Недостатки УЗО:
  • Требует дополнительного места в щитке (автомат + УЗО = 2 модуля);
  • Без автомата не обеспечивает полной защиты;
  • Более высокая суммарная стоимость комплекта.

Дифференциальный автомат (дифавтомат)

Дифавтомат объединяет в одном корпусе функции УЗО и автоматического выключателя. Он защищает одновременно от утечки тока, перегрузки и короткого замыкания. Это делает его универсальным решением для защиты отдельных линий.

• Преимущества дифавтомата:
  • Компактность — занимает 1–2 модуля вместо двух отдельных устройств;
  • Полная защита в одном корпусе;
  • Упрощённый монтаж — меньше проводов и соединений;
  • Часто дешевле комплекта «автомат + УЗО».
• Недостатки дифавтомата:
  • Сложнее определить причину срабатывания (утечка или перегрузка?);
  • При выходе из строя нужно менять весь прибор целиком;
  • Менее гибкий при проектировании сложных схем.

Сравнительные таблицы в виде списков

Функциональные различия

• УЗО: защищает только от утечки тока.
• Дифавтомат: защищает от утечки, перегрузки и короткого замыкания.

Габариты и стоимость

• УЗО: занимает 2 модуля; вместе с автоматом — 3–4 модуля. Средняя стоимость комплекта — от 1 800 до 2 500 руб.
• Дифавтомат: занимает 1–2 модуля. Средняя стоимость — от 1 200 до 2 000 руб.

Диагностика неисправностей

• УЗО: если сработало — проблема точно в утечке. Автомат сработал отдельно — перегрузка или КЗ.
• Дифавтомат: не всегда понятно, что стало причиной отключения. Некоторые модели имеют индикаторы, но не все.

Ремонтопригодность

• УЗО: при выходе из строя можно заменить только УЗО или только автомат.
• Дифавтомат: при поломке заменяется целиком, даже если сломалась только одна функция.

Экспертные оценки и мнения

«В профессиональных проектах я чаще использую отдельные УЗО и автоматы, особенно в крупных объектах. Это даёт больше контроля, упрощает поиск неисправностей и позволяет гибко настраивать селективность. Но для типовой квартиры дифавтомат — отличное решение: дешевле, компактнее и проще в монтаже».

— Игорь Михайлов, главный инженер проектного бюро «ЭлектроБезопасность»

«Главное заблуждение — думать, что дифавтомат «лучше» УЗО. На самом деле это разные инструменты для разных задач. Если вам нужна максимальная надёжность и диагностика — выбирайте УЗО + автомат. Если важна экономия места и бюджет — дифавтомат».

— Анна Петрова, сертифицированный электромонтажник с 12-летним стажем

Рекомендации для разных случаев использования

Когда выбирать УЗО + автомат

• В больших частных домах с разветвлённой электросетью;
• Если требуется групповая защита нескольких линий одним УЗО;
• При высоких требованиях к диагностике и обслуживанию;
• Если планируется использовать селективные УЗО (с задержкой срабатывания).

Когда выбирать дифавтомат

• В типовых квартирах с ограниченным местом в щитке;
• Для защиты отдельных мощных потребителей (бойлер, стиральная машина, кондиционер);
• При ограниченном бюджете на электрооборудование;
• Если монтаж выполняет не специалист, а домашний мастер — проще подключить один прибор.

Итоговый вердикт и выводы

Ответ на вопрос «в чём разница между УЗО и дифавтоматом» лежит не в том, какой из них «лучше», а в том, какой из них уместнее в вашей ситуации. Оба устройства обеспечивают высокий уровень безопасности, но делают это разными способами.

Если обобщить:

• УЗО + автомат — это гибкость, надёжность и точная диагностика. Подходит для сложных и ответственных объектов. Рейтинг: 9/10 по надёжности, 7/10 по экономичности.
• Дифавтомат — это компактность, простота и доступность. Идеален для стандартных бытовых условий. Рейтинг: 8/10 по удобству, 8/10 по стоимости.

Независимо от выбора, помните: без защиты от утечки тока современный дом — это риск для жизни. Правильно установленное УЗО или дифавтомат — не просто элемент щитка, а гарантия безопасности ваших близких.

Перед покупкой обязательно проверяйте соответствие оборудования ГОСТ и наличие сертификатов. И никогда не экономьте на качестве защитных устройств — это та сфера, где компромиссы недопустимы.

Как правильно установить УЗО — безопасность без компромиссов

Электричество — невидимый помощник, но и скрытая угроза. Один из самых эффективных способов защитить себя и свою семью от поражения током — установка устройства защитного отключения (УЗО). В этой статье мы разберёмся, как работает УЗО, зачем оно нужно и как правильно подключить его в квартире. Начнём с самого простого и постепенно перейдём к практическим схемам.

Что такое УЗО и почему оно важно?

Представьте, что вы стоите на мокром полу и случайно касаетесь оголённого провода. Ток может пройти через ваше тело и вызвать серьёзные последствия — от ожогов до остановки сердца. УЗО — это «страж», который мгновенно отключает электропитание при малейшей утечке тока, спасая вам жизнь.

Устройство защитного отключения (УЗО) — это электромеханический прибор, который сравнивает ток на входе и выходе. Если разница превышает допустимое значение (обычно 10–30 мА), устройство мгновенно разрывает цепь.

Аналогия: представьте водопроводную систему. Вода входит в дом по одной трубе и выходит по другой. Если где-то появилась течь (утечка воды), расход на входе и выходе не совпадает. Счётчик замечает это и перекрывает подачу. УЗО делает то же самое, но с электричеством.

Основные термины: говорим на одном языке

Прежде чем переходить к схемам, давайте уточним ключевые понятия:

• Фаза (L) — провод, по которому ток поступает в квартиру.
• Ноль (N) — нейтральный провод, по которому ток возвращается обратно.
• Заземление (PE) — защитный провод, отводящий ток в землю в аварийной ситуации.
• Дифференциальный ток — разница между током в фазе и нуле. Именно он указывает на утечку.
• Номинальный ток УЗО — максимальный ток, который устройство может пропускать без повреждений (например, 25 А, 40 А).
• Ток утечки — порог срабатывания УЗО (чаще всего 30 мА для жилых помещений).

Как работает УЗО: шаг за шагом

Внутри УЗО находится тороидальный трансформатор. По нему проходят оба провода — фаза и ноль. В нормальном режиме магнитные потоки от токов в этих проводах взаимно компенсируют друг друга. Но если часть тока «утекает» (например, через человека или неисправный прибор), баланс нарушается. Это создаёт индуцированный ток в обмотке трансформатора, который активирует реле и отключает питание.

Процесс занимает доли секунды — обычно менее 30 миллисекунд. Этого достаточно, чтобы предотвратить опасные последствия.

Схемы подключения УЗО: от простого к сложному

Теперь перейдём к практике. Самый частый запрос среди домашних мастеров — схема подключения УЗО в квартире. Рассмотрим два основных варианта:

1. Одно общее УЗО на всю квартиру

Это самый простой и экономичный способ. УЗО устанавливается сразу после вводного автомата и защищает все линии. Однако есть минус: при утечке в любом месте отключится вся квартира, и придётся искать проблему в темноте.

2. Групповое подключение с автоматами

Более надёжный и современный подход: каждая группа потребителей (розетки, освещение, ванная комната) защищена своим УЗО или дифавтоматом. Это позволяет локализовать неисправность и сохранить свет в остальных комнатах.

Вот как выглядит типичная схема подключения УЗО в квартире:

Пошаговая инструкция: как установить УЗО

1. Отключите электропитание. Перед любыми работами обязательно выключите вводной автомат и убедитесь, что напряжение отсутствует с помощью индикаторной отвёртки.
2. Выберите место установки. УЗО монтируется на DIN-рейку в электрощитке. Убедитесь, что там достаточно места.
3. Подключите провода. Фаза и ноль подключаются строго к указанным клеммам (обычно сверху — вход, снизу — выход). Не перепутайте местами!
4. Не объединяйте нули после УЗО. Каждое УЗО должно иметь свой «чистый» ноль. Если нули от разных групп соединить, УЗО будет срабатывать ложно.
5. Проверьте работу. После подключения включите питание и нажмите кнопку «ТЕСТ» на корпусе УЗО. Оно должно отключиться. Если нет — проверьте монтаж.

Распространённые ошибки при установке УЗО

Даже опытные электрики иногда допускают ошибки. Вот самые частые:

• Подключение нуля и заземления вместе. Это приводит к постоянным срабатываниям или, наоборот, к отказу защиты.
• Использование одного УЗО без автоматов. УЗО не защищает от короткого замыкания! Его всегда ставят в паре с автоматическим выключателем.
• Неправильный выбор тока утечки. Для ванной комнаты лучше ставить УЗО на 10 мА, а для всей квартиры — на 30 мА. Значение 100 мА подходит только для противопожарной защиты в щитовой.
• Подключение УЗО «задом наперёд». Если поменять местами вход и выход, устройство может не сработать в аварийной ситуации.

Пример: в одной квартире установили одно УЗО на 30 мА на все розетки. Через месяц начались ложные отключения. Причина? В старом холодильнике была небольшая утечка (около 15 мА), а в микроволновке — ещё 10 мА. В сумме — 25 мА, близко к порогу. Решение — раздельная защита: отдельное УЗО для кухни и отдельное для ванной.

Что делать дальше: закрепляем знания

Теперь вы понимаете, как работает УЗО и как его правильно подключить. Но помните: электромонтаж — дело ответственное. Если вы не уверены в своих силах, лучше доверить установку профессиональному электрику.

Если же вы решили действовать самостоятельно:

• Изучите свою электропроводку — сколько групп, где расположены розетки и светильники.
• Составьте простую схему подключения УЗО в квартире на бумаге.
• Купите качественные устройства от проверенных производителей (IEK, ABB, Schneider Electric и др.).
• После монтажа обязательно протестируйте каждое УЗО.

Правильно установленное УЗО — это не просто элемент щитка, а реальная защита жизни. И пусть оно никогда не сработает — ведь это значит, что всё в порядке. Но если вдруг произойдёт утечка, вы будете благодарны себе за то, что не пожалели времени и усилий на безопасность.

Введение с представлением объектов сравнения

Устройства защитного отключения (УЗО) — неотъемлемая часть современной электробезопасности в жилых и коммерческих помещениях. Они предотвращают поражение электрическим током, отключая цепь при утечке тока на землю. Однако не все УЗО одинаковы. При выборе часто возникает вопрос: тип УЗО А или АС — какой лучше подходит для конкретной ситуации?

В этой статье мы проведём детальный сравнительный анализ двух наиболее распространённых типов УЗО — типа А и типа АС. Мы рассмотрим их принципы работы, области применения, достоинства и недостатки, а также дадим практические рекомендации по выбору в зависимости от условий эксплуатации.

Критерии сравнения и методология

Для объективного анализа мы используем следующие критерии:

• Тип реагируемых токов утечки — переменный, пульсирующий постоянный и т.д.
• Область применения — бытовые, промышленные, специализированные условия.
• Цена и доступность — соотношение стоимости и функциональности.
• Надёжность и чувствительность — стабильность срабатывания при различных помехах.
• Совместимость с современным оборудованием — особенно с импульсными блоками питания и инверторами.

Анализ основан на нормативных документах (ГОСТ Р 51326.1-99, IEC 60755), технических характеристиках производителей и мнениях практикующих электромонтажников.

Детальный анализ каждого варианта

УЗО типа АС

Это классический и наиболее распространённый тип УЗО. Он реагирует только на синусоидальный переменный ток утечки, который характерен для традиционных бытовых приборов (лампы накаливания, чайники, утюги).

• Преимущества:
  • Низкая стоимость — самый бюджетный вариант.
  • Простота конструкции и высокая надёжность в стандартных условиях.
  • Широкая доступность на рынке.
• Недостатки:
  • Не реагирует на пульсирующий постоянный ток утечки.
  • Не подходит для защиты оборудования с импульсными источниками питания (компьютеры, телевизоры, зарядные устройства).
  • Может не сработать при неисправностях в современных инверторных системах (например, кондиционерах или солнечных станциях).

УЗО типа А

Более современный тип, способный реагировать как на синусоидальный переменный ток, так и на пульсирующий постоянный ток утечки. Это делает его универсальным решением для большинства современных бытовых и коммерческих условий.

• Преимущества:
  • Полная совместимость с современной электроникой.
  • Высокая степень защиты в условиях смешанной нагрузки.
  • Рекомендован ПУЭ (Правила устройства электроустановок) для групп розеток в жилых помещениях.
• Недостатки:
  • На 20–40% дороже УЗО типа АС.
  • В редких случаях может быть более чувствителен к помехам от некачественного оборудования.

Сравнительные таблицы в виде списков

Основные различия между типами УЗО А и АС

• Тип реагируемого тока утечки:
  • Тип АС: только синусоидальный переменный ток.
  • Тип А: синусоидальный переменный + пульсирующий постоянный ток.
• Поддержка современной техники:
  • Тип АС: ограниченная — не подходит для устройств с импульсными БП.
  • Тип А: полная — защищает даже сложную цифровую технику.
• Соответствие нормативам:
  • Тип АС: допустим, но не рекомендован для новых установок.
  • Тип А: рекомендован ПУЭ и европейскими стандартами для жилых помещений.
• Цена:
  • Тип АС: от 800 до 1500 руб. (в зависимости от производителя и номинала).
  • Тип А: от 1200 до 2500 руб.
• Надёжность:
  • Тип АС: высокая в простых сетях без импульсных помех.
  • Тип А: выше в условиях современной электронной нагрузки.

Оценка по ключевым параметрам (по 5-балльной шкале)

• Защита от утечек в быту:
  • Тип АС: 3/5
  • Тип А: 5/5
• Совместимость с современной техникой:
  • Тип АС: 2/5
  • Тип А: 5/5
• Ценовая доступность:
  • Тип АС: 5/5
  • Тип А: 3/5
• Соответствие нормам безопасности:
  • Тип АС: 3/5
  • Тип А: 5/5

Экспертные оценки и мнения

«В 90% случаев сегодня я рекомендую клиентам именно тип УЗО А. Современные квартиры напичканы электроникой: от светодиодных ламп до инверторных кондиционеров. УЗО типа АС просто не “увидит” утечку в таких цепях, и это опасно».

— Алексей Миронов, главный инженер проектного бюро “ЭлектроБезопасность”, стаж 18 лет.

«Если вы ремонтируете старую хрущёвку и ставите только базовые розетки без современной техники — можно сэкономить на типе АС. Но если есть хоть один компьютер или стиральная машина с инверторным двигателем — выбирайте тип А. Без компромиссов».

— Елена Кузнецова, сертифицированный электромонтажник, г. Москва.

Рекомендации для разных случаев использования

Когда выбирать УЗО типа АС

• В старых домах с минимальной электронной нагрузкой.
• Для освещения (если используются только лампы накаливания или качественные LED без драйверов).
• В гаражах или подсобных помещениях с простыми приборами (дрели, насосы без инверторов).
• При крайне ограниченном бюджете и невозможности переплатить за повышенную защиту.

Когда обязательно использовать УЗО типа А

• Во всех розеточных группах жилых квартир и домов.
• При наличии техники с импульсными блоками питания: компьютеры, телевизоры, Wi-Fi роутеры.
• В цепях инверторных кондиционеров, стиральных машин, посудомоечных машин.
• В домах с солнечными панелями или ИБП.
• При проектировании новой электропроводки по современным стандартам.

Итоговый вердикт и выводы

Выбор между типом УЗО А или АС — это не просто технический вопрос, а решение о уровне вашей электробезопасности. Хотя УЗО типа АС дешевле и проще, его возможности ограничены устаревшими условиями эксплуатации.

Тип УЗО А обеспечивает полноценную защиту в реалиях XXI века, где почти каждый прибор содержит импульсный источник питания. Разница в цене окупается многократно за счёт предотвращения аварийных ситуаций и соответствия современным нормам.

Итоговая оценка:

• Тип АС: 3.5/5 — приемлемо для узкоспециализированных случаев.
• Тип А: 4.8/5 — оптимальный выбор для большинства бытовых и коммерческих применений.

Помните: безопасность — не место для экономии. При установке УЗО руководствуйтесь не только ценой, но и тем, что и как вы подключаете к сети. Правильно выбранный тип УЗО А или АС — залог надёжной и долговечной защиты вашей семьи и имущества.

Как правильно установить УЗО — безопасность без компромиссов

Современные квартиры и дома наполнены мощными электроприборами, среди которых особое место занимает водонагреватель. Именно он часто становится источником повышенной опасности из-за постоянного контакта с водой и электричеством. УЗО для водонагревателя — не просто рекомендация, а жизненно необходимая мера защиты. В этой статье мы подробно разберём, как правильно выбрать и установить устройство защитного отключения, чтобы обеспечить максимальную безопасность без компромиссов.

Что такое УЗО и зачем оно нужно?

Устройство защитного отключения (УЗО) — это прибор, который автоматически разрывает электрическую цепь при обнаружении утечки тока. Основная задача УЗО — предотвратить поражение человека электрическим током и минимизировать риск возгорания из-за повреждённой проводки или неисправного оборудования. В отличие от автомата, УЗО не реагирует на короткое замыкание или перегрузку — только на дифференциальный ток утечки.

Особенно важно использовать УЗО в помещениях с повышенной влажностью: ванных комнатах, кухнях, подвалах. Именно здесь чаще всего устанавливают водонагреватели, стиральные машины и другую технику, работающую в условиях близости воды. Игнорирование установки УЗО для водонагревателя может привести к трагическим последствиям.

Почему именно водонагреватель требует особого внимания?

Водонагреватель — один из самых «рискованных» бытовых приборов. Он постоянно находится под напряжением, контактирует с водой и металлическими элементами, что создаёт идеальные условия для утечки тока. Даже незначительное повреждение изоляции ТЭНа или корпуса может стать причиной поражения электрическим током. Статистика показывает, что большинство случаев поражения током в быту связаны именно с неисправными водонагревателями.

Кроме того, современные накопительные и проточные водонагреватели имеют высокую мощность (от 2 до 8 кВт), что увеличивает нагрузку на электросеть и повышает риски. Поэтому установка УЗО для водонагревателя — обязательное условие безопасной эксплуатации.

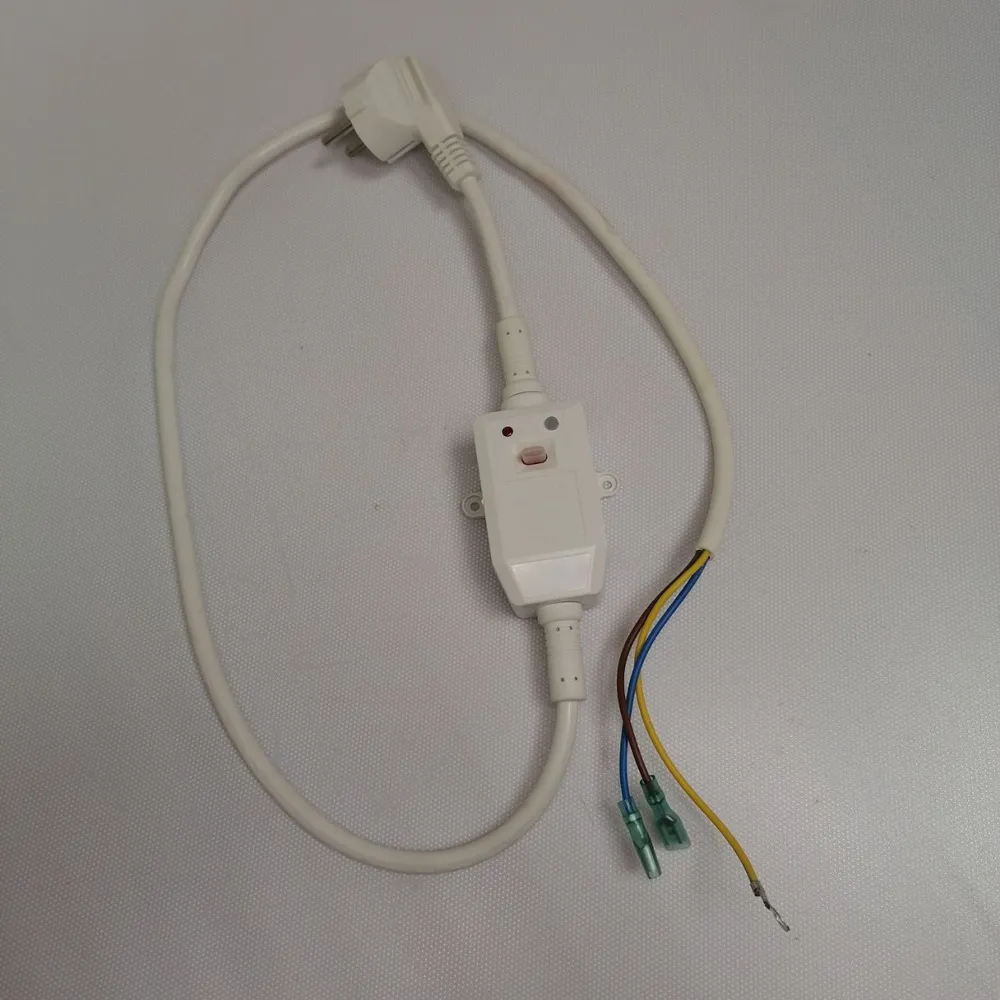

Как выбрать подходящее УЗО для водонагревателя?

Выбор устройства защитного отключения зависит от нескольких ключевых параметров:

• Номинальный ток утечки — для водонагревателей рекомендуется использовать УЗО с током утечки 10 мА или 30 мА. Для ванных комнат предпочтителен порог 10 мА, так как он обеспечивает более высокий уровень безопасности.
• Номинальный рабочий ток — должен быть равен или немного выше тока, потребляемого водонагревателем. Например, для прибора мощностью 6 кВт (при 220 В) ток составит около 27 А, поэтому выбирают УЗО на 32 А.
• Тип УЗО — для бытовых нужд подходит тип AC (реагирует на синусоидальный переменный ток) или тип A (работает также с пульсирующим постоянным током, что актуально для современных приборов с импульсными блоками питания).
• Количество полюсов — для однофазной сети используется двухполюсное УЗО, для трёхфазной — четырёхполюсное.

Важно помнить: УЗО всегда должно устанавливаться в паре с автоматическим выключателем. Само по себе УЗО не защищает от перегрузки или короткого замыкания — только от утечки тока.

Схемы подключения УЗО для водонагревателя

Существует несколько вариантов подключения УЗО, каждый из которых имеет свои особенности:

1. Отдельное УЗО + автомат для водонагревателя — наиболее надёжный и безопасный способ. Устройство защищает только один прибор, исключая ложные срабатывания из-за других потребителей.
2. Групповое УЗО — защищает сразу несколько приборов (например, стиральную машину и водонагреватель). Минус такого решения — при утечке на одном из приборов отключится вся группа.
3. УЗО на всю квартиру — экономичный, но наименее удобный вариант. Любая утечка в доме приведёт к полному отключению электропитания.

Для водонагревателя оптимальным считается первый вариант — индивидуальная защита. Это гарантирует максимальную безопасность и удобство в эксплуатации.

Пошаговая инструкция по установке УЗО

Если вы имеете базовые знания в электромонтаже и соблюдаете правила техники безопасности, установку можно выполнить самостоятельно:

1. Отключите подачу электроэнергии в квартире или доме с помощью вводного автомата.
2. Убедитесь в отсутствии напряжения с помощью индикаторной отвёртки или мультиметра.
3. Установите УЗО на DIN-рейку в электрическом щитке рядом с автоматом для водонагревателя.
4. Подключите фазный провод от автомата к входу УЗО (обычно маркирован как L), а нулевой — к N-входу.
5. С выхода УЗО (L и N) подведите провода к водонагревателю.
6. Включите подачу электричества и проверьте работу УЗО с помощью тестовой кнопки «T».

Никогда не подключайте нулевой провод после УЗО к общей нулевой шине — это вызовет ложные срабатывания или полный отказ устройства.

Преимущества правильной установки УЗО

Грамотно установленное УЗО для водонагревателя даёт множество преимуществ:

• Защита жизни и здоровья — основная функция УЗО — предотвращение поражения электрическим током.
• Предотвращение пожаров — утечка тока может вызвать нагрев проводки и возгорание.
• Долговечность оборудования — своевременное отключение при неисправностях продлевает срок службы водонагревателя.
• Соответствие нормам ПУЭ — согласно Правилам устройства электроустановок, УЗО обязательно в ванных комнатах и других влажных зонах.

Инвестиции в качественное УЗО — это инвестиции в безопасность вашей семьи.

Мнение экспертов: что говорят профессионалы?

Профессионалы единодушны в важности использования УЗО. Вот что говорит известный энергетик и автор учебников по электробезопасности, доктор технических наук Игорь Петров:

«Установка УЗО — не опция, а обязанность каждого владельца жилья. Особенно когда речь идёт о приборах, сочетающих воду и электричество. Пренебрежение этим простым устройством ежегодно уносит десятки жизней».

А вот мнение практикующего электромонтажника с 20-летним стажем, Сергея Ковалёва:

«Я видел сотни аварий, которые можно было предотвратить одним УЗО. Лучше потратить 1500 рублей сегодня, чем платить за ремонт или хуже того — за здоровье завтра.»

Эти слова подтверждают: УЗО — не просто техническое устройство, а элемент культуры безопасности в доме.

Практические советы и распространённые ошибки

При установке УЗО для водонагревателя важно избегать типичных ошибок:

• Не используйте УЗО без автомата — это нарушает требования безопасности и может привести к выходу УЗО из строя при перегрузке.
• Не путайте вход и выход — подключение «наоборот» сделает устройство бесполезным.
• Не экономьте на качестве — дешёвые подделки часто не соответствуют заявленным характеристикам и могут не сработать в критический момент.
• Регулярно тестируйте УЗО — нажимайте кнопку «T» раз в месяц для проверки работоспособности.

Если вы сомневаетесь в своих силах — доверьте монтаж профессиональному электрику. Безопасность не терпит экспериментов.

Заключение: безопасность начинается с малого

Установка УЗО для водонагревателя — это простая, но крайне важная мера, которая может спасти жизнь. Несмотря на кажущуюся сложность, процесс выбора и монтажа доступен даже новичкам, если следовать проверенным рекомендациям и соблюдать правила электробезопасности. Не стоит недооценивать значение этого небольшого устройства: оно работает тихо, незаметно, но всегда готово вмешаться в критической ситуации.

Позаботьтесь о своей семье уже сегодня — проверьте, установлено ли УЗО на ваш водонагреватель. Если нет — сделайте это как можно скорее. Помните: безопасность не имеет цены, но её можно обеспечить за разумные деньги и минимальные усилия.

Как правильно установить УЗО — безопасность без компромиссов

В современных домах и квартирах количество электроприборов растёт с каждым годом. Это повышает не только комфорт, но и риски, связанные с утечками тока, короткими замыканиями и поражением электрическим током. УЗО для розеток — одно из самых эффективных решений для защиты человека и имущества от этих опасностей. Однако неправильная установка может свести на нет все преимущества устройства. В этой статье вы найдёте исчерпывающее руководство по выбору, подключению и эксплуатации УЗО, основанное на проверенных практиках и нормативах.

Что такое УЗО и зачем оно нужно?

Устройство защитного отключения (УЗО) — это аппарат, предназначенный для автоматического отключения электрической цепи при возникновении дифференциального тока утечки. Проще говоря, если человек случайно коснётся оголённого провода или в корпусе бытового прибора появится утечка, УЗО моментально обесточит линию, предотвратив поражение током.

Основное назначение УЗО — защита жизни и здоровья, а не оборудования. Именно поэтому его особенно важно устанавливать на групповые линии, питающие розетки в ванных комнатах, кухнях, детских и других зонах повышенной опасности.

Важно понимать: УЗО не реагирует на перегрузки и короткие замыкания — для этого нужны автоматические выключатели. Поэтому в распределительном щитке УЗО всегда работает в паре с автоматом.

Различия между УЗО, дифавтоматом и автоматическим выключателем

Многие путают УЗО с дифференциальным автоматом (дифавтоматом). Хотя внешне они похожи, функционал у них разный:

• Автоматический выключатель защищает от перегрузки и короткого замыкания.
• УЗО реагирует только на утечку тока (обычно 10 мА или 30 мА).
• Дифавтомат совмещает функции обоих устройств в одном корпусе.

Выбор между УЗО + автомат и дифавтоматом зависит от бюджета, места в щитке и предпочтений электромонтажника. Однако для розеточных групп чаще всего рекомендуют именно УЗО для розеток с отдельным автоматом — это проще в диагностике неисправностей.

Когда и где обязательно устанавливать УЗО?

Согласно ПУЭ (Правила устройства электроустановок), УЗО с током утечки не более 30 мА обязательно устанавливать:

1. На все розеточные линии в жилых помещениях.
2. В помещениях с повышенной влажностью (ванная, сауна, бассейн).
3. При питании стиральных машин, посудомоечных машин, водонагревателей.
4. Если в доме нет системы уравнивания потенциалов.

Также стоит учитывать, что одно общее УЗО на весь дом может вызывать ложные срабатывания из-за суммарных утечек от множества приборов. Поэтому оптимальный подход — разделение нагрузки на группы и установка отдельного УЗО для каждой розеточной линии.

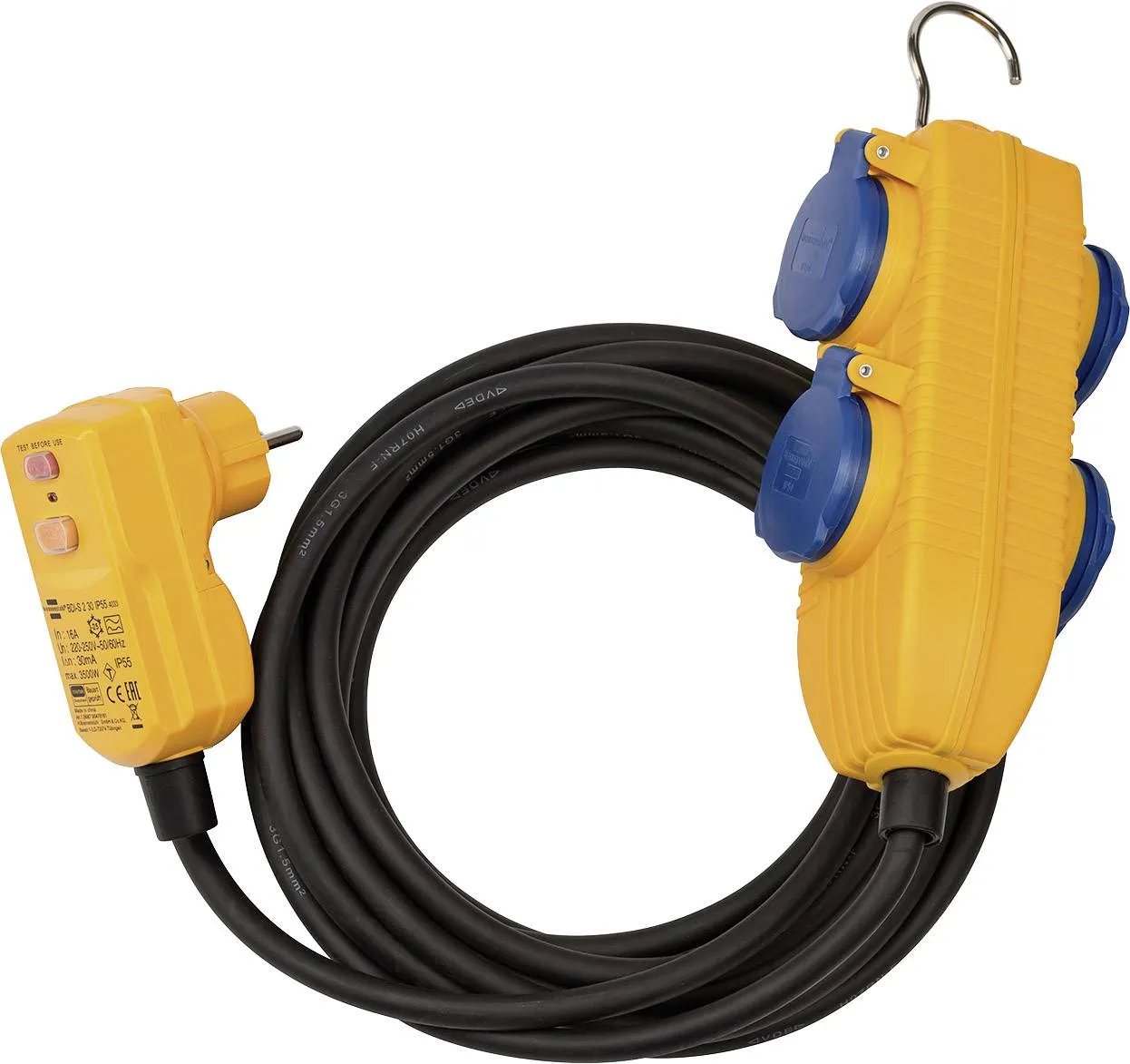

Как выбрать правильное УЗО для розеток?

При выборе УЗО обращайте внимание на следующие параметры:

• Номинальный ток утечки: для розеток — 30 мА (10 мА — только для отдельных приборов в особо опасных зонах).
• Номинальный ток устройства: должен быть равен или больше тока автомата (например, автомат 16 А → УЗО 25 А или 40 А).
• Тип УЗО: для бытовых розеток подходит тип AC (переменный ток) или A (переменный + пульсирующий постоянный — актуально для современной техники с импульсными блоками питания).
• Количество полюсов: для однофазной сети — двухполюсное УЗО.

Не экономьте на качестве: выбирайте продукцию проверенных брендов (ABB, Legrand, Schneider Electric, IEK, КЭАЗ), имеющих сертификаты соответствия и гарантию.

Пошаговая инструкция по установке УЗО

Подключение УЗО требует базовых знаний в электромонтаже и соблюдения техники безопасности. Если вы не уверены в своих силах — обратитесь к профессиональному электрику. Ниже приведена пошаговая инструкция для опытных пользователей:

1. Отключите напряжение в квартирном щитке и убедитесь в его отсутствии с помощью индикаторной отвёртки или мультиметра.
2. Установите УЗО на DIN-рейку в щитке рядом с автоматами.
3. Подключите фазу и ноль от вводного автомата к верхним клеммам УЗО (L и N).
4. С нижних клемм УЗО проведите провода к входам автоматов, защищающих розеточные группы.
5. Ноль после УЗО не должен соединяться с нулевой шиной или нулём других линий — это частая ошибка, приводящая к ложным срабатываниям.
6. Включите напряжение и протестируйте УЗО с помощью кнопки «Тест» — устройство должно отключиться.

Типичные ошибки при монтаже УЗО

Даже опытные мастера иногда допускают ошибки. Вот самые распространённые:

• Соединение нулевого проводника после УЗО с общей нулевой шиной — это приводит к постоянному срабатыванию.
• Подключение нагрузки до УЗО — в этом случае защита не работает.
• Использование УЗО без автомата — при перегрузке устройство может выйти из строя.
• Неправильный выбор номинала — слишком чувствительное УЗО будет часто отключаться без причины.

Преимущества правильной установки УЗО для розеток

Грамотно установленное УЗО даёт множество преимуществ:

• Защита от поражения электрическим током даже при контакте с повреждённым прибором.
• Предотвращение возгораний из-за утечек тока через повреждённую изоляцию.
• Соблюдение требований нормативных документов (ПУЭ, ГОСТ).
• Повышение общей электробезопасности жилья — особенно важно в домах с детьми или пожилыми людьми.
• Упрощённая диагностика неисправностей при использовании групповой защиты.

Экспертные мнения: что говорят профессионалы?

Профессионалы единодушны в важности УЗО. Вот несколько цитат:

«УЗО — не роскошь, а необходимость. Оно спасает жизни там, где автоматический выключатель бессилен», — говорит главный инженер проектного бюро «ЭлектроБезопасность» Андрей Морозов.

«Многие считают, что достаточно одного УЗО на весь дом. Но это ошибка. Групповая защита — залог надёжности и удобства», — отмечает мастер-электрик с 20-летним стажем Игорь Лебедев.

«Если вы не установили УЗО на розетки в ванной — вы играете в русскую рулетку с электричеством. 30 миллиампер — это граница между жизнью и смертью», — подчёркивает эксперт по электробезопасности Елена Соколова.

Практические советы по эксплуатации УЗО

После установки важно правильно эксплуатировать устройство:

• Раз в месяц нажимайте кнопку «Тест» — это проверяет работоспособность механизма отключения.
• Если УЗО сработало — не включайте его сразу. Найдите причину: возможно, неисправен прибор или повреждена проводка.
• Не используйте УЗО как выключатель — частое ручное отключение сокращает срок службы.
• При частых срабатываниях проверьте суммарные утечки: старые приборы (особенно с ТЭНами) могут «фонить».

Что делать, если УЗО не срабатывает?

Если при нажатии кнопки «Тест» устройство не отключается — это сигнал к немедленной замене. Неисправное УЗО создаёт ложное чувство безопасности и не выполняет свою основную функцию.

Заключение: безопасность начинается с УЗО

Установка УЗО для розеток — это простая, но чрезвычайно важная мера, которая может спасти жизнь. Она не требует больших затрат, но обеспечивает надёжную защиту от одной из самых скрытых и опасных угроз в доме — утечки электрического тока.

Не пренебрегайте этим устройством, даже если ваша проводка «новая» или «всё работало без проблем». Электробезопасность — это не место для компромиссов. Проверьте свой щиток сегодня: есть ли УЗО на розеточных линиях? Работает ли оно? Если ответ неуверенный — самое время принять меры.

Помните: лучше потратить час на установку УЗО, чем всю жизнь сожалеть о последствиях его отсутствия.

В условиях роста числа бытовых электротравм и ужесточения требований к электробезопасности в жилых помещениях, устройства защитного отключения (УЗО) становятся не просто рекомендацией, а обязательным элементом современного электрощита. При этом цена на УЗО в 2025 году остаётся доступной даже для бюджетных ремонтов, что делает их массовым решением для повышения безопасности. Эксперты подчёркивают: грамотная установка УЗО — это не опция, а необходимость.

Контекст: почему УЗО стало актуальным именно сейчас?

За последние пять лет в России зафиксировано увеличение числа поражений электрическим током в быту на 18%, согласно данным Минтруда. Одновременно с этим Правительство РФ ужесточило требования к электромонтажу в новостройках и при капитальном ремонте многоквартирных домов. С 2023 года действуют поправки к ПУЭ (Правила устройства электроустановок), обязывающие устанавливать УЗО на все групповые линии, питающие розетки в ванных, кухнях и детских комнатах.

«Раньше УЗО ставили по желанию, сегодня — по нормам. Это не маркетинговая уловка, а реальная защита от смертельного риска», — отмечает инженер-электрик с 20-летним стажем, член технического комитета по электробезопасности при Ростехнадзоре, Алексей Морозов.

Текущая ситуация: как выбрать и установить УЗО правильно

На рынке представлено более 50 моделей УЗО от отечественных и зарубежных производителей. Диапазон цен варьируется от 800 до 4500 рублей в зависимости от номинального тока, типа срабатывания и бренда. При этом эксперты единодушны: дешёвые несертифицированные аналоги могут не сработать в критический момент.

Основные параметры при выборе:

• Номинальный дифференциальный ток утечки — для жилых помещений рекомендуется 30 мА;
• Тип УЗО — A (реагирует на переменный и пульсирующий постоянный ток) предпочтителен для квартир с современной техникой;
• Совместимость с автоматическими выключателями — важно учитывать при сборке щита.

«Мы часто сталкиваемся с тем, что люди путают УЗО с дифавтоматом. Это разные устройства. УЗО не защищает от перегрузки или короткого замыкания — только от утечки тока. Поэтому его всегда нужно ставить в паре с автоматом», — поясняет Елена Ковалёва, главный инженер проектного бюро «ЭлектроБезопасность».

Экспертные мнения: безопасность выше экономии

Несмотря на то, что цена на УЗО остаётся умеренной, некоторые потребители всё ещё пытаются сэкономить, выбирая устройства без сертификатов соответствия или устанавливая их самостоятельно без знаний основ электромонтажа.

По данным Ассоциации электромонтажных компаний, более 60% случаев некорректной работы УЗО связаны с ошибками при подключении. Наиболее частые нарушения:

1. Подключение нулевого провода после УЗО к общей шине;
2. Отсутствие заземления в системе TN-C (что требует особой схемы подключения);
3. Использование одного УЗО на всю квартиру без селективности.

«Если вы не уверены в своих силах — вызывайте специалиста. Ошибка в подключении может привести к ложным срабатываниям или, хуже того, к полному отсутствию защиты в аварийной ситуации», — предупреждает Дмитрий Соколов, руководитель сервисного центра «ЭлектроСпас».

Хронология: как менялись правила и технологии

1. 2003 год — первое упоминание УЗО в ПУЭ как рекомендуемого устройства;
2. 2015 год — обязательная установка УЗО в ванных комнатах и детских садах;
3. 2021 год — введение требований к типу УЗО (A вместо AC) в новых домах;
4. 2023 год — расширение зоны обязательного применения УЗО на все розеточные группы;
5. 2025 год — активное внедрение интеллектуальных УЗО с функцией самодиагностики и удалённого контроля.

Перспективы: что ждёт рынок УЗО в ближайшие годы?

Аналитики прогнозируют дальнейший рост спроса на УЗО благодаря трём факторам:

• Ужесточение строительных норм;
• Повышение осведомлённости населения о рисках;
• Цифровизация энергосистем — появление «умных» УЗО, интегрируемых в системы «умного дома».

При этом цена на УЗО в среднем сегменте, вероятно, останется стабильной или даже снизится за счёт локализации производства. Так, компании IEK, КЭАЗ и DEKRAFT уже на 80% выпускают компоненты на российских заводах.

Выводы: безопасность — не место для компромиссов

Установка УЗО — это не просто формальное выполнение норм, а реальная мера, способная спасти жизнь. Даже если ваш дом старый и не подпадает под новые требования, эксперты настоятельно рекомендуют модернизировать электрощит. Стоимость устройства и его монтажа (в среднем 2–4 тысячи рублей) ничтожно мала по сравнению с потенциальными последствиями.

«Не экономьте на безопасности. Сегодня цена на УЗО доступна каждому, а правильная установка займёт не больше часа у квалифицированного электрика», — резюмирует Алексей Морозов.

В ближайшие месяцы ожидается публикация обновлённого свода правил по электромонтажу, где будут детально прописаны схемы подключения УЗО в различных типах жилья. Это станет ещё одним шагом к повышению электробезопасности миллионов российских семей.

Как правильно установить УЗО — безопасность без компромиссов

Современные дома и квартиры наполнены электроприборами, которые делают нашу жизнь комфортной, но одновременно повышают риски поражения электрическим током. Именно поэтому защита человека от утечек тока становится не просто рекомендацией, а обязательным элементом электробезопасности. Одним из ключевых устройств в этой системе является УЗО — устройство защитного отключения. Однако даже при его наличии владельцы часто сталкиваются с ситуацией, когда почему не срабатывает УЗО, несмотря на явные признаки аварийной ситуации. В этой статье мы подробно разберём, как правильно установить УЗО, какие ошибки приводят к его некорректной работе и как обеспечить надёжную защиту вашей электросети.

Что такое УЗО и зачем оно нужно?

Устройство защитного отключения (УЗО) — это электромеханический прибор, предназначенный для автоматического отключения цепи при возникновении дифференциального тока утечки. Проще говоря, если ток «уходит» из проводника (например, через человека или повреждённую изоляцию), УЗО мгновенно реагирует и обесточивает участок сети. Это спасает жизни и предотвращает пожары.

Важно понимать: УЗО не защищает от короткого замыкания или перегрузки — для этого нужны автоматические выключатели. Но именно в связке с ними УЗО создаёт полноценную систему безопасности. Без него даже самый современный щиток остаётся уязвимым перед скрытыми угрозами.

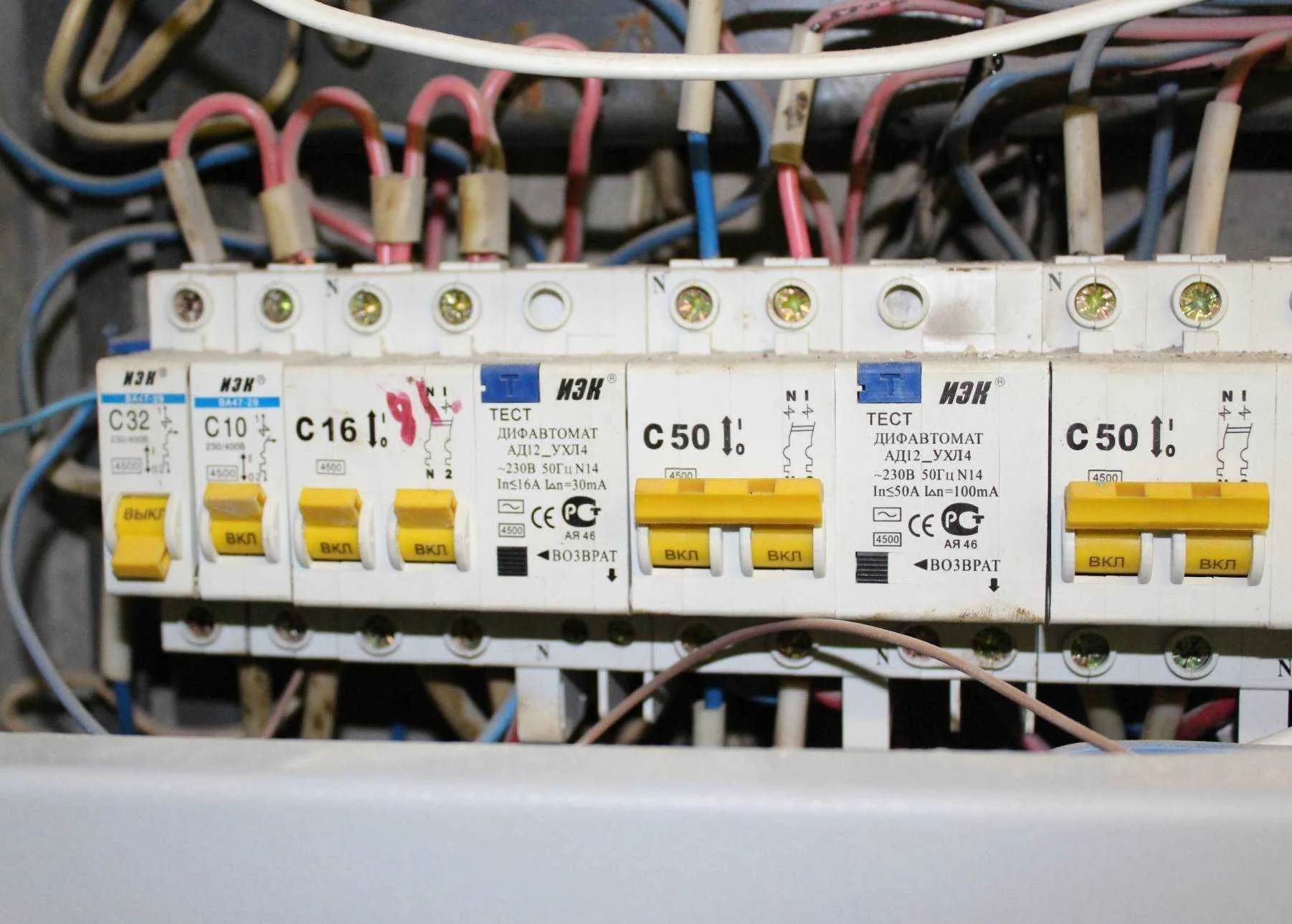

Почему не срабатывает УЗО: основные причины

Если вы столкнулись с ситуацией, когда почему не срабатывает УЗО, несмотря на наличие утечки, проблема может крыться в нескольких факторах:

• Неправильная схема подключения — наиболее частая ошибка. Например, если нулевой провод после УЗО соединяется с нулём до него, устройство теряет способность фиксировать утечку.
• Отсутствие заземления — в старых домах без заземляющего контура УЗО может не реагировать на утечку, пока человек не коснётся корпуса прибора.
• Неисправность самого устройства — механический износ, повреждение внутренних компонентов или заводской брак.
• Неправильно подобранный номинал — слишком высокий дифференциальный ток (например, 300 мА вместо 30 мА) не обеспечит защиту человека.

Типичные ошибки при монтаже УЗО

Даже опытные электрики иногда допускают ошибки, из-за которых почему не срабатывает УЗО остаётся загадкой для заказчика. Вот самые распространённые из них:

1. Подключение нуля и фазы с разных сторон — УЗО требует строгого соблюдения полярности: вход сверху, выход снизу.
2. Объединение нулевых проводников после УЗО — это приводит к ложным срабатываниям или полному игнорированию утечки.
3. Установка УЗО без автомата — при коротком замыкании устройство может выйти из строя, так как не рассчитано на большие токи.
4. Использование одного УЗО на всю квартиру — при утечке в одном приборе обесточивается всё жильё, что неудобно и снижает надёжность системы.

Пошаговая инструкция по правильной установке УЗО

Правильный монтаж — залог надёжной работы. Ниже приведена проверенная последовательность действий:

Шаг 1: Подготовка и выбор оборудования

Перед началом работ убедитесь, что у вас есть:

• УЗО с подходящим номиналом — для розеточных групп обычно выбирают 30 мА, для ввода в дом — 100–300 мА.
• Автоматический выключатель с соответствующим током (например, 16 А для розеток).
• Инструменты: индикаторная отвёртка, мультиметр, плоскогубцы, отвёртки.

Важно! Все работы проводите только при отключённом напряжении. Проверяйте отсутствие потенциала на всех проводах.

Шаг 2: Схема подключения

Стандартная схема для защиты одной группы выглядит так:

1. Фаза и ноль от вводного автомата подключаются к верхним клеммам УЗО.
2. С нижних клемм УЗО фаза идёт на автомат, а ноль — напрямую к потребителям.
3. Нулевой провод после УЗО не должен соединяться ни с чем вне своей группы.

Для многоквартирных домов рекомендуется использовать селективное УЗО на вводе (с задержкой срабатывания) и отдельные устройства на каждую влажную зону (ванна, кухня).

Шаг 3: Проверка работоспособности

После подключения обязательно протестируйте устройство:

• Нажмите кнопку «Тест» — УЗО должно мгновенно отключиться.
• Подключите нагрузку и проверьте, нет ли ложных срабатываний.
• Используйте мультиметр для контроля напряжения и целостности цепи.

Если УЗО не реагирует на тест — немедленно отключите питание и проверьте схему.

Преимущества правильной установки УЗО

Грамотно смонтированное устройство защитного отключения даёт множество преимуществ:

• Защита жизни и здоровья — снижает риск смертельного поражения током до минимума.
• Предотвращение пожаров — утечки часто становятся причиной возгораний в стенах.
• Стабильность работы электроприборов — исключает повреждение техники из-за «блуждающих» токов.
• Соответствие нормам ПУЭ — современные правила требуют установки УЗО в ванных, детских и кухнях.

Мнение экспертов: что говорят профессионалы?

Профессионалы подчёркивают важность комплексного подхода к электробезопасности. Вот несколько цитат:

«УЗО — не роскошь, а необходимость. Даже в доме с идеальной проводкой никто не застрахован от случайного повреждения изоляции или неисправности бытового прибора», — говорит инженер-электрик Дмитрий Лебедев.

«Если вы не понимаете, почему не срабатывает УЗО, не пытайтесь чинить это самостоятельно. Ошибка в подключении может быть смертельно опасной», — предупреждает главный специалист по электробезопасности НИИ «Энергобезопасность» Елена Морозова.

«Лучшая защита — это УЗО + автомат + заземление. Без одного из этих элементов система неполноценна», — утверждает профессор кафедры электроснабжения МГТУ им. Баумана Андрей Кузнецов.

Практические советы от опытных электриков

Чтобы избежать типичных проблем и обеспечить долгую службу УЗО, следуйте этим рекомендациям:

• Регулярно тестируйте устройство — минимум раз в месяц нажимайте кнопку «Тест».
• Не экономьте на качестве — дешёвые китайские аналоги часто не соответствуют заявленным параметрам.
• Устанавливайте УЗО отдельно для каждой зоны повышенной опасности — ванная, кухня, стиральная машина.
• Используйте двухполюсные УЗО — они отключают и фазу, и ноль, что безопаснее.
• При первых признаках нестабильной работы вызывайте специалиста — самостоятельный ремонт может усугубить ситуацию.

Заключение: безопасность начинается с правильного решения

Установка УЗО — это не формальность, а реальный шаг к защите вашей семьи и имущества. Если вы задаётесь вопросом «почему не срабатывает УЗО», скорее всего, проблема кроется в ошибках монтажа или неправильном подборе оборудования. Не рискуйте здоровьем ради экономии времени или денег. Доверьте установку квалифицированному электрику, проверьте схему и регулярно тестируйте устройство.

Помните: электричество не прощает ошибок. Но при грамотном подходе оно становится надёжным помощником, а не скрытой угрозой. Начните с сегодняшнего дня — проверьте своё УЗО, изучите схему подключения и убедитесь, что ваш дом защищён по всем правилам.

Введение с представлением объектов сравнения

Устройства защитного отключения (УЗО) — это неотъемлемая часть современной электробезопасности, особенно в частных домах, где нагрузка на электросеть выше, а риски поражения током — значительнее. Однако при кажущейся простоте выбора возникает множество вопросов: какое УЗО лучше — двухполюсное или четырёхполюсное? Ставить ли одно общее устройство или несколько дифференцированных? И главное — как правильно установить УЗО в частном доме, чтобы обеспечить максимальную защиту без ложных срабатываний?

В этом обзоре мы сравним два основных подхода к организации защиты с помощью УЗО:

• Единое УЗО на весь дом — простой и бюджетный вариант;
• Групповая система УЗО — комплексная защита с зонированием по группам потребителей.

Оба решения имеют свои плюсы и минусы, и выбор между ними зависит от конкретной электрической инфраструктуры, бюджета и требований к надёжности.

Критерии сравнения и методология

Для объективного анализа мы оцениваем оба подхода по следующим параметрам:

• Уровень безопасности — насколько эффективно предотвращается риск поражения током;
• Надёжность и устойчивость к ложным срабатываниям;
• Стоимость оборудования и монтажа;
• Простота диагностики и обслуживания;
• Соответствие нормативным требованиям ПУЭ и ГОСТ.

Анализ основан на практических рекомендациях проектировщиков, монтажников и данных испытаний, проведённых в типовых условиях частного дома.

Детальный анализ каждого варианта

1. Единое УЗО на весь дом

В этом случае одно устройство устанавливается сразу после вводного автомата и защищает всю внутреннюю электропроводку. Обычно выбирается УЗО с номинальным током утечки 30 мА и током нагрузки 40–63 А.

Преимущества:

• Низкая стоимость — требуется только одно устройство;
• Простота монтажа — минимум коммутаций и проводов;
• Быстрая установка — подходит для модернизации старых щитков.

Недостатки:

• Полное отключение дома при утечке даже в одной точке;
• Высокий риск ложных срабатываний из-за суммарного тока утечки всех приборов;
• Сложность поиска неисправности — при срабатывании нужно проверять всю сеть.

2. Групповая система УЗО

Здесь каждая группа потребителей (розетки, освещение, водонагреватель, кухня и т.д.) защищается отдельным УЗО с током утечки 10–30 мА. Часто используется в сочетании с вводным противопожарным УЗО на 100–300 мА.

Преимущества:

• Локализованное отключение — при утечке отключается только проблемная линия;
• Повышенная безопасность — более чувствительные УЗО на каждой группе;
• Удобство диагностики — легко определить, где произошла утечка.

Недостатки:

• Высокая стоимость — требуется несколько УЗО и больше места в щитке;
• Сложность проектирования и монтажа — нужен грамотный расчёт нагрузок;
• Риск перегрузки щитка при недостаточном количестве модулей.

Сравнительные таблицы в виде списков

Сравнение по ключевым параметрам

• Уровень безопасности:
  • Единое УЗО: удовлетворительный — защищает от утечек, но не обеспечивает селективность;
  • Групповая система: высокий — обеспечивает многоуровневую защиту и соответствует современным стандартам.
• Надёжность:
  • Единое УЗО: низкая — высокая вероятность ложных срабатываний при большом числе приборов;
  • Групповая система: высокая — каждая линия контролируется отдельно, снижая суммарный фон утечки.
• Стоимость:
  • Единое УЗО: низкая — от 1 500 до 3 000 руб.;
  • Групповая система: высокая — от 6 000 до 15 000 руб. в зависимости от числа групп.
• Обслуживание:
  • Единое УЗО: затруднено — при срабатывании требуется полная проверка сети;
  • Групповая система: простое — неисправность локализуется быстро.
• Соответствие нормам:
  • Единое УЗО: частично — допустимо в старых домах, но не соответствует рекомендациям ПУЭ для новых построек;
  • Групповая система: полное — соответствует требованиям ПУЭ п. 7.1.79 и ГОСТ Р 50571.3.

Экспертные оценки и мнения

«В частных домах с разветвлённой электросетью установка одного УЗО — это компромисс, который может привести к регулярным отключениям. Особенно если есть стиральная машина, бойлер или система тёплого пола. Групповая защита — не роскошь, а необходимость», — Александр Морозов, главный инженер проектного бюро «ЭлектроБезопасность».

«Мы сталкиваемся с жалобами на „выбивающее“ УЗО почти ежедневно. В 80% случаев причина — попытка защитить весь дом одним устройством. При этом владельцы не понимают, что современные бытовые приборы сами создают фон утечки, и суммарно он легко превышает 30 мА», — Игорь Лебедев, электромонтажник с 15-летним стажем.

Рекомендации для разных случаев использования

Когда достаточно одного УЗО:

• Небольшой дачный дом площадью до 50 м²;
• Отсутствие мощных электроприборов (бойлер, стиральная машина, кондиционер);
• Временное проживание или сезонное использование.

Когда обязательно нужна групповая система:

• Частный дом площадью от 80 м²;
• Наличие влажных зон (ванная, кухня, сауна);
• Использование мощных бытовых приборов;
• Постоянное проживание семьи с детьми или пожилыми людьми.

В любом случае, даже при выборе единого УЗО, крайне рекомендуется дополнительно защищать розеточные группы в ванных комнатах и на кухне отдельными дифавтоматами с током утечки 10 мА.

Итоговый вердикт и выводы

Выбор между единым УЗО и групповой системой — это баланс между бюджетом и уровнем безопасности. Однако когда речь идёт о УЗО в частном доме, где электронагрузка выше, а условия эксплуатации сложнее, чем в квартире, экономия на защите может обернуться серьёзными последствиями.

Рейтинг решений:

• Групповая система УЗО: 9.5/10 — лучший выбор для постоянного проживания, максимальной безопасности и удобства эксплуатации;
• Единое УЗО: 5.0/10 — допустимо только в ограниченных случаях, требует осторожного подхода к подключению приборов.

Помните: УЗО не защищает от короткого замыкания или перегрузки — для этого нужны автоматические выключатели. Только правильная комбинация всех элементов защиты гарантирует безопасность без компромиссов. Если вы планируете установку УЗО в частном доме, проконсультируйтесь с квалифицированным электриком и составьте схему с учётом всех ваших потребностей.

Как правильно установить УЗО — безопасность без компромиссов

Электробезопасность в доме или квартире — не просто вопрос комфорта, а жизненно важная необходимость. Одним из ключевых элементов защиты от поражения электрическим током является устройство защитного отключения (УЗО). Однако даже самое качественное УЗО не обеспечит надежную защиту, если оно установлено неправильно или вышло из строя. Поэтому знание того, как проверить УЗО на работоспособность, становится критически важным для каждого домовладельца и электромонтажника.

Что такое УЗО и зачем оно нужно?

Устройство защитного отключения — это электромеханический прибор, предназначенный для автоматического отключения цепи при возникновении утечки тока на землю. Такая утечка может произойти, например, при повреждении изоляции проводки или при контакте человека с токоведущими частями. УЗО реагирует на разницу между входящим и исходящим токами: если эта разница превышает заданное значение (обычно 10–30 мА), устройство мгновенно разрывает цепь.

Основная цель УЗО — предотвратить поражение электрическим током, особенно в помещениях с повышенной влажностью: ванных комнатах, кухнях, подвалах. В отличие от автоматических выключателей, которые защищают от короткого замыкания и перегрузки, УЗО не сработает при этих авариях, но именно оно спасает жизнь при утечке тока через тело человека.

Когда и почему необходимо проверять УЗО?

Даже новое УЗО может оказаться неисправным из-за заводского брака или неправильной транспортировки. Кроме того, со временем механические и электронные компоненты устройства могут изнашиваться. Именно поэтому регулярная проверка работоспособности УЗО — обязательная часть технического обслуживания электрощита.

Специалисты рекомендуют проверять УЗО минимум раз в месяц с помощью тестовой кнопки «T» (Test). Но этого недостаточно для полной уверенности в его исправности. Более детальная диагностика позволяет убедиться, что устройство срабатывает в нужный момент и с требуемой скоростью. Особенно важно это делать после ремонта электропроводки, замены розеток или подключения нового оборудования.

Как проверить УЗО на работоспособность: базовые методы

Существует несколько способов проверки УЗО, от простых до профессиональных. Рассмотрим их по возрастанию сложности:

1. Проверка кнопкой «Тест»: нажмите кнопку на корпусе УЗО — устройство должно немедленно отключиться. Если этого не происходит, УЗО неисправно.
2. Использование контрольной лампы: через специальную схему имитируется утечка тока, и проверяется реакция УЗО. Этот метод требует осторожности и знания основ электробезопасности.
3. Применение специализированного тестера УЗО: профессиональные приборы позволяют точно измерить ток срабатывания и время отключения.

Важно помнить: любые эксперименты с электричеством без должной подготовки опасны. Если вы не уверены в своих силах — лучше вызвать квалифицированного электрика.

Пошаговая инструкция: как проверить УЗО на работоспособность с помощью тестера

Если у вас есть доступ к профессиональному тестеру УЗО (например, Sonel MRP-200 или аналогичному), следуйте этой инструкции:

1. Убедитесь, что УЗО включено и под напряжением.
2. Подключите тестер согласно инструкции производителя (обычно фаза — в гнездо L, ноль — в N).
3. Выберите тип УЗО (AC, A и т.д.) и номинальный дифференциальный ток (например, 30 мА).
4. Нажмите кнопку запуска теста. Прибор создаст искусственную утечку и измерит параметры срабатывания.
5. Проанализируйте результаты: время отключения должно быть менее 300 мс при токе 1×IΔn и менее 40 мс при 5×IΔn.

Если показатели выходят за пределы нормы — устройство следует заменить. Даже небольшие отклонения могут свидетельствовать о начинающемся отказе механизма.

Распространённые ошибки при установке и проверке УЗО

Многие домашние мастера допускают типичные ошибки, которые сводят на нет всю пользу от установки УЗО:

• Подключение нулевого провода после УЗО к общей шине — это приводит к ложным срабатываниям или полному отказу устройства.
• Игнорирование разделения PEN-проводника в старых домах с системой TN-C.
• Проверка УЗО без нагрузки — некоторые модели требуют минимальной нагрузки для корректной работы.
• Установка УЗО без автоматического выключателя — УЗО не защищает от КЗ и перегрузки, поэтому его всегда ставят в паре с автоматом.

Правильная схема подключения — залог надежной работы. Лучше один раз проконсультироваться со специалистом, чем потом сталкиваться с постоянными отключениями или, что хуже, — с аварией.

Преимущества регулярной проверки УЗО

Регулярная диагностика устройства защитного отключения даёт множество преимуществ:

• Гарантия безопасности — вы точно знаете, что в случае утечки тока система сработает.
• Продление срока службы оборудования — своевременное выявление неисправностей предотвращает повреждение бытовой техники.
• Снижение риска пожара — утечки тока могут вызывать нагрев проводки и возгорание.
• Соответствие нормам ПУЭ и требованиям страховых компаний — в некоторых случаях наличие исправного УЗО обязательно для получения страховки.

Не стоит недооценивать эти преимущества: стоимость одной проверки ничтожна по сравнению с возможными последствиями её отсутствия.

Экспертные мнения: что говорят профессионалы?

Известный инженер-электрик и автор учебников по электромонтажу Дмитрий Зубов подчеркивает: «УЗО — не роскошь, а обязательный элемент современной электропроводки. И если вы не проверяете его хотя бы раз в месяц, вы играете в русскую рулетку с собственной безопасностью».

А вот мнение главного инженера одного из крупнейших энергосбытовых предприятий России: «Более 60% случаев поражения током в быту можно было предотвратить, если бы в щитке стояло исправное УЗО и его регулярно проверяли».

Наконец, международный стандарт IEC 60755 прямо указывает: «Устройства защитного отключения должны подвергаться периодической проверке для подтверждения их функциональной пригодности».

Практические советы по обслуживанию УЗО

Чтобы ваше УЗО служило долго и надежно, следуйте этим рекомендациям:

• Проверяйте кнопку «Тест» ежемесячно — это занимает 5 секунд, но спасает жизни.
• Не экономьте на качестве — дешёвые китайские УЗО часто не соответствуют заявленным характеристикам.
• Используйте УЗО с маркировкой «A» для защиты современных устройств с импульсными блоками питания (телевизоры, компьютеры, зарядки).
• Устанавливайте УЗО отдельно на каждую группу розеток — это повышает селективность и упрощает поиск неисправности.
• Ведите журнал проверок — особенно актуально для офисов, производств и многоквартирных домов.

Помните: УЗО не вечный двигатель. Даже при идеальных условиях эксплуатации его ресурс ограничен — обычно 10 лет. После этого срока рекомендуется плановая замена.

Заключение: безопасность начинается с проверки

Установка УЗО — это важный шаг к созданию безопасной электрической среды в доме. Но установка — это только начало. Чтобы устройство действительно работало в критический момент, необходимо регулярно проверять его на работоспособность. Знание того, как проверить УЗО на работоспособность, позволяет вам контролировать ситуацию и быть уверенным в защите своей семьи.

Не откладывайте эту процедуру на потом. Проверьте УЗО сегодня — возможно, именно это действие однажды спасёт чью-то жизнь. А если вы сомневаетесь в своих силах — доверьтесь профессионалам. Электробезопасность не терпит компромиссов.
