Установка распределительного щита: пошаговое руководство

Как правильно установить распределительный щит — советы и инструкции

Электричество — неотъемлемая часть современного быта, но его безопасная эксплуатация невозможна без грамотно спроектированной и установленной системы распределения. Установка распределительного щита — это ключевой этап в организации электроснабжения дома или квартиры. Неправильный монтаж может привести к коротким замыканиям, перегрузкам, а в худшем случае — к пожару. В этой статье мы подробно разберём, как выполнить установку распределительного щита своими руками, избежать типичных ошибок и обеспечить надёжную защиту вашей электросети.

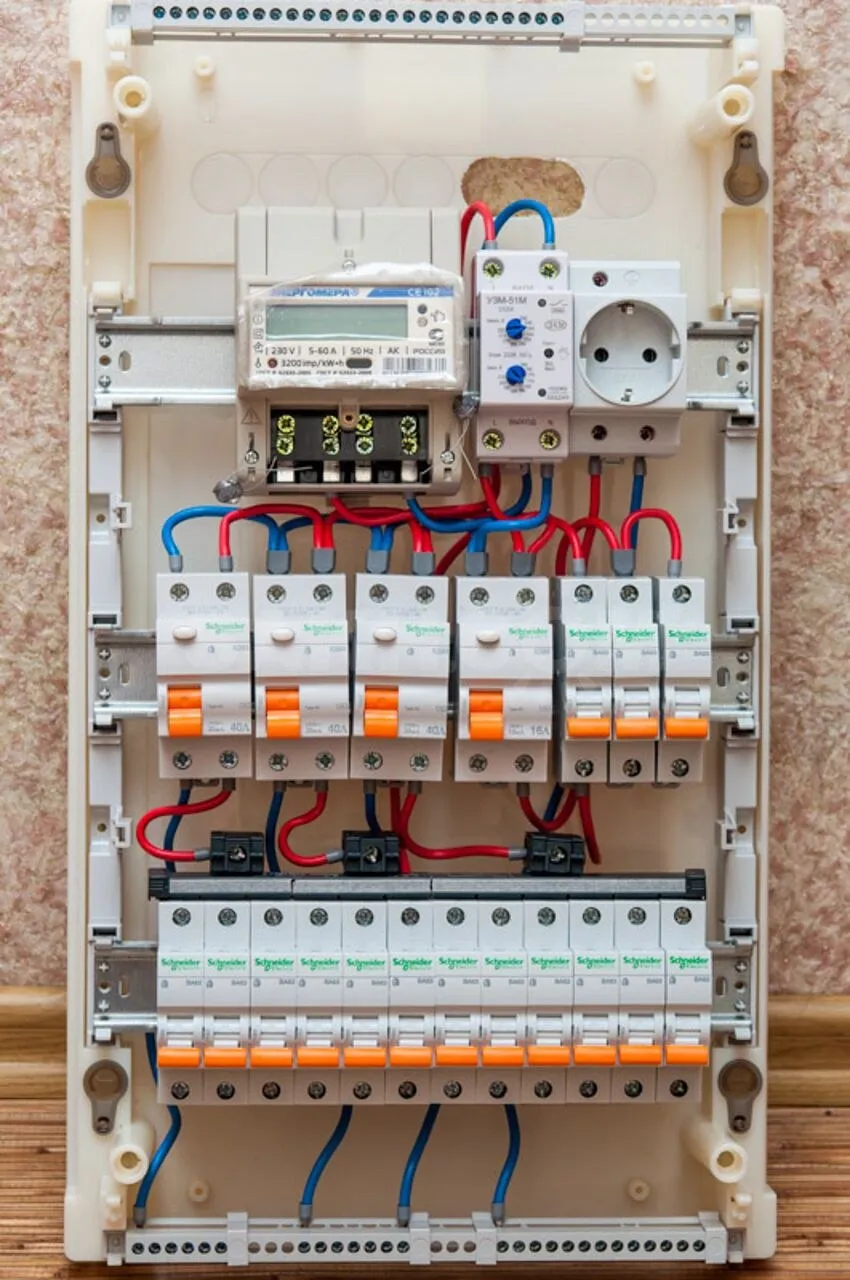

Что такое распределительный щит и зачем он нужен?

Распределительный щит (или электрощит) — это центральный узел электрической системы здания, в котором размещаются автоматические выключатели, УЗО, реле напряжения и другие защитные устройства. Его основная функция — распределение электроэнергии по группам потребителей и обеспечение их защиты от перегрузок и утечек тока.

Без такого щита невозможно организовать чёткую и безопасную схему электропитания. Каждая линия — освещение, розетки, кухонная техника, кондиционеры — должна быть подключена через отдельный автомат. Это позволяет быстро обесточить проблемный участок, не затрагивая остальные.

«Правильно собранный распределительный щит — это не просто набор автоматов, а продуманная система безопасности, которая спасает не только технику, но и жизни», — отмечает Александр Миронов, главный инженер проектного бюро «ЭлектроБезопасность».

Основные компоненты распределительного щита

Перед тем как приступить к монтажу, важно понимать, из чего состоит щит и какие элементы в нём обязательны:

• Вводной автомат — отключает всю электросеть объекта в аварийной ситуации или при обслуживании.
• Счётчик электроэнергии — учитывает потреблённую энергию (может быть установлен внутри или вне щита).
• Устройство защитного отключения (УЗО) — реагирует на утечки тока и предотвращает поражение электричеством.
• Автоматические выключатели — защищают отдельные линии от перегрузок и коротких замыканий.
• Шины заземления и нуля — обеспечивают правильное соединение проводников.
• Дин-рейка — металлическая планка, на которую крепятся все модульные устройства.

Выбор конкретных моделей зависит от общей мощности нагрузки, количества линий и требований ПУЭ (Правил устройства электроустановок). Не экономьте на качестве защитных устройств — дешёвые аналоги часто не срабатывают вовремя.

Подготовка к установке: планирование и проектирование

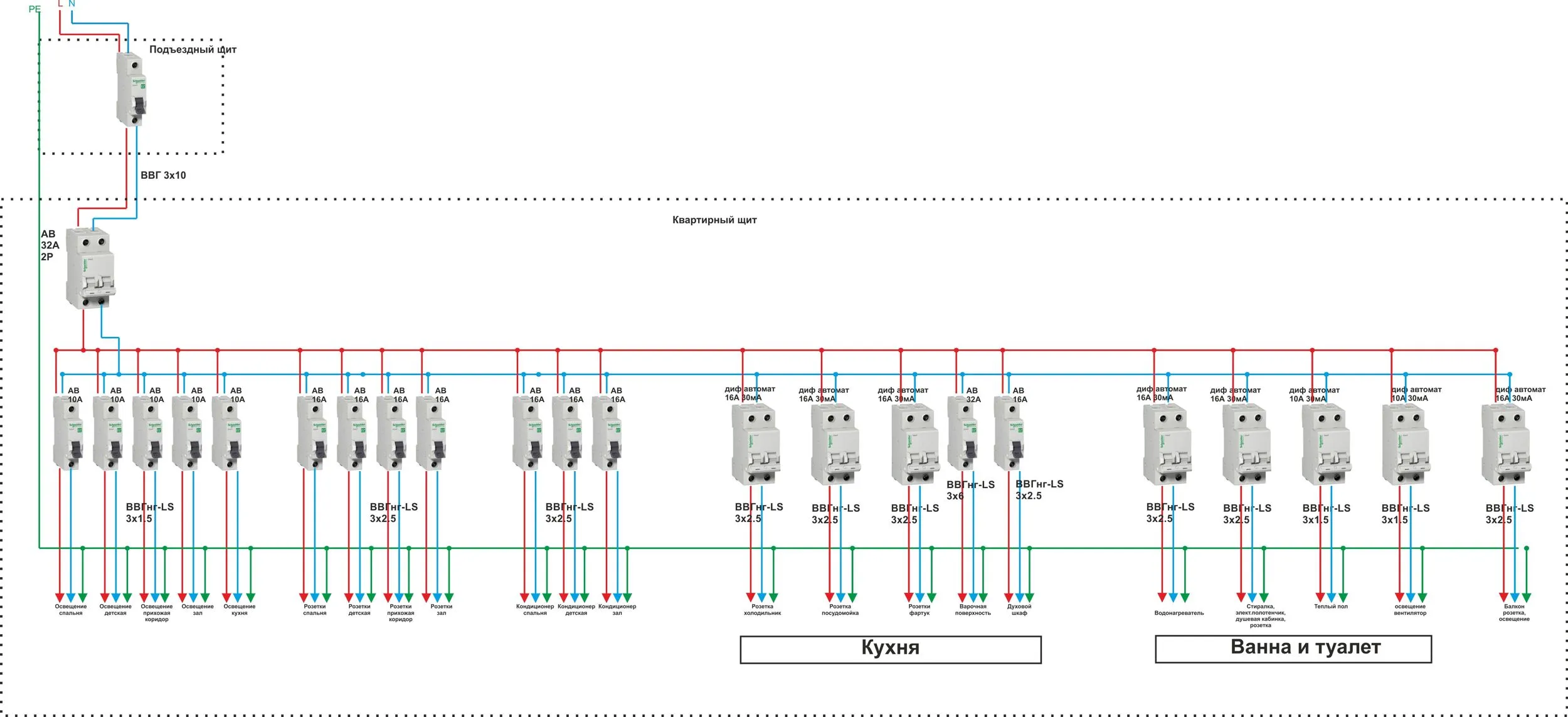

Первый и самый важный этап — это составление электрической схемы. Без неё даже опытный электрик рискует допустить ошибку. Схема должна включать:

1. Количество и тип групп потребителей (розетки, освещение, силовые линии).
2. Мощность каждого прибора или группы.
3. Тип и номинал автоматов для каждой линии.
4. Положение УЗО и дифавтоматов.
5. Место установки самого щита.

Например, для стандартной двухкомнатной квартиры обычно требуется 6–10 автоматов: отдельно для кухни, ванной, освещения, розеток и т.д. Каждая линия должна быть рассчитана с запасом по мощности, чтобы избежать ложных срабатываний.

Также заранее определите место монтажа щита. Оно должно быть:

• Легкодоступным для обслуживания;
• Защищённым от влаги и прямого солнечного света;
• На высоте 1,4–1,7 м от пола (по требованиям ПУЭ).

Пошаговая инструкция по установке распределительного щита

Теперь перейдём к практической части. Ниже — подробное руководство, как выполнить установку распределительного щита самостоятельно.

Шаг 1: Монтаж корпуса щита

Если вы используете встраиваемый щит, подготовьте нишу в стене. Для накладного — просто закрепите корпус на поверхности. Убедитесь, что он установлен строго вертикально. Неровный монтаж может привести к проблемам при установке автоматов и подключении проводов.

Шаг 2: Установка DIN-рейки

Закрепите DIN-рейки внутри корпуса. Обычно они фиксируются на защёлках или винтах. Расположите их так, чтобы оставить место для будущего расширения. Не забудьте оставить пространство под шины N и PE.

Шаг 3: Подключение вводного кабеля

Вводной кабель от внешней сети подключается к верхним контактам вводного автомата. Перед этим обязательно убедитесь, что линия обесточена! Работа под напряжением категорически запрещена без соответствующей квалификации.

Шаг 4: Монтаж защитных устройств

Установите автоматы, УЗО и другие модули на DIN-рейку. Соблюдайте последовательность: сначала вводной автомат, затем УЗО (если предусмотрено), потом групповые автоматы. Используйте гребёнки (распределительные шины) для соединения автоматов — это надёжнее и аккуратнее, чем перемычки из провода.

Шаг 5: Подключение отходящих линий

Подключите каждый кабель от розеток, светильников и других потребителей к соответствующему автомату. Соблюдайте цветовую маркировку: фаза — коричневый/чёрный, ноль — синий, заземление — жёлто-зелёный. Неправильное подключение может привести к короткому замыканию или выходу из строя оборудования.

Шаг 6: Заземление и нулевая шина

Подключите все нулевые проводники к нулевой шине, а заземляющие — к шине PE. Убедитесь, что соединения надёжны и не болтаются. Отсутствие заземления делает систему крайне опасной для жизни.

Шаг 7: Финальная проверка и ввод в эксплуатацию

После завершения монтажа проверьте целостность всех соединений, протестируйте работу каждого автомата и УЗО. Только после этого можно подавать напряжение. Рекомендуется вызвать специалиста для приёмки работ, особенно если щит подключается к общей сети дома.

Типичные ошибки при установке распределительного щита

Даже опытные мастера иногда допускают ошибки. Вот самые распространённые из них:

• Отсутствие схемы — работа «на глаз» почти всегда приводит к путанице и перегрузкам.
• Неправильный выбор номинала автомата — слишком слабый будет выбивать без причины, слишком мощный — не защитит линию.
• Подключение нуля и заземления к одной шине — это грубое нарушение ПУЭ и угроза безопасности.
• Использование однопроводных перемычек вместо гребёнок — снижает надёжность и усложняет обслуживание.
• Игнорирование маркировки проводов — в будущем это создаст трудности при ремонте.

«90% пожаров, связанных с электричеством, начинаются из-за неправильно собранного щита или использования несертифицированных компонентов», — предупреждает Инна Петрова, эксперт по электробезопасности в Национальном центре стандартизации.

Преимущества самостоятельной установки распределительного щита

Хотя многие предпочитают доверить эту задачу профессионалам, самостоятельная установка распределительного щита имеет ряд преимуществ:

• Экономия средств — вы платите только за материалы, без наценки на услуги.
• Полный контроль над качеством — вы сами выбираете компоненты и следите за каждым этапом.
• Глубокое понимание своей электросети — в будущем вы сможете легко вносить изменения или устранять неисправности.
• Гибкость в проектировании — вы можете адаптировать схему под свои реальные нужды, а не под стандартный шаблон.

Однако помните: если вы не уверены в своих знаниях, лучше обратиться к квалифицированному электрику. Безопасность важнее экономии.

Экспертные рекомендации и полезные советы

Вот несколько практических советов от профессионалов:

• Всегда оставляйте 20–30% резерва по месту в щите — это позволит добавить новые линии в будущем.
• Используйте качественные бренды — ABB, Schneider Electric, Legrand, IEK (премиум-линейка).
• Подписывайте каждый автомат — это сэкономит часы при поиске неисправности.
• Не соединяйте алюминиевые и медные провода напрямую — используйте специальные клеммы.
• Проверяйте работу УЗО раз в месяц — нажимайте кнопку «Тест».

«Хороший электрик не тот, кто быстро всё подключит, а тот, кто сделает так, чтобы через 10 лет вы даже не вспомнили, где у вас щит», — с улыбкой говорит Дмитрий Лебедев, мастер с 20-летним стажем.

Заключение: безопасность начинается с щита

Установка распределительного щита — это не просто техническая процедура, а фундамент всей электрической безопасности вашего дома. Грамотно спроектированный и собранный щит защищает от перегрузок, коротких замыканий и поражения током, продлевает срок службы бытовой техники и даёт спокойствие каждому члену семьи.

Если вы решили сделать всё самостоятельно — тщательно изучите нормативы, составьте схему, выберите качественные компоненты и не торопитесь. А если сомневаетесь — не рискуйте. Доверьтесь профессионалам, ведь электричество не прощает ошибок.

Надеемся, эта статья помогла вам разобраться в тонкостях монтажа распределительного щита. Поделитесь ею с друзьями, если считаете полезной, и не забудьте проконсультироваться со специалистом перед началом работ!

Как правильно установить распределительный щит — советы и инструкции

Установка распределительного щита для квартиры — это не просто монтаж коробки на стену, а важнейший этап в обеспечении безопасности и функциональности всей электрической системы жилья. Ошибки на этом этапе могут привести к перегрузкам, коротким замыканиям, выходу из строя бытовой техники или даже пожару. Поэтому важно подойти к задаче с максимальной ответственностью и знанием дела.

Почему именно распределительный щит — сердце домашней электросети?

Распределительный щит для квартиры выполняет сразу несколько ключевых функций: он равномерно распределяет электрическую нагрузку по группам потребителей, защищает цепи от перегрузок и коротких замыканий, а также позволяет оперативно отключать отдельные линии при необходимости. Без правильно спроектированного и установленного щита невозможно обеспечить ни безопасность, ни комфорт современного жилища.

Многие считают, что достаточно просто повесить пластиковый бокс и вставить автоматы — но это грубое заблуждение. Установка требует тщательного планирования, выбора компонентов и соблюдения норм ПУЭ (Правил устройства электроустановок). Каждый элемент внутри щита должен быть подобран с учётом мощности линий и специфики эксплуатации помещения.

Основные компоненты распределительного щита

Прежде чем приступать к монтажу, необходимо понимать, из чего состоит современный распределительный щит для квартиры. Вот его ключевые элементы:

• Вводной автомат — устройство, отвечающее за общее отключение питания квартиры. Его номинал выбирается в зависимости от выделенной мощности.
• Счётчик электроэнергии — может быть одно- или трёхфазным, механическим или электронным. В новых проектах чаще используются «умные» счётчики с возможностью дистанционной передачи данных.
• УЗО (устройство защитного отключения) — защищает людей от поражения током и предотвращает утечки.
• Автоматические выключатели — защищают отдельные группы (розетки, освещение, кухонные приборы и т.д.).
• Дифавтоматы — комбинированные устройства, объединяющие функции автомата и УЗО.
• Шины заземления и нуля — обеспечивают надёжное соединение всех проводников.

Качество сборки и правильная коммутация этих компонентов напрямую влияют на надёжность всей системы. Даже самый дорогой автомат не спасёт, если он неправильно подключён или установлен в перегруженную линию.

Выбор корпуса щита: встраиваемый или накладной?

Корпуса распределительных щитов делятся на два типа:

1. Встраиваемые — монтируются в нишу в стене. Их преимущество — эстетичный внешний вид и экономия пространства.
2. Накладные — крепятся прямо на поверхность стены. Чаще используются в деревянных домах или при реконструкции старых квартир, где невозможно сделать нишу.

Для квартиры чаще всего выбирают встраиваемый вариант, особенно если ремонт делается «с нуля». При этом важно заранее предусмотреть размер ниши, чтобы она соответствовала габаритам выбранного щита с запасом на монтажную пену или штукатурку.

Пошаговая инструкция по установке распределительного щита

Монтаж распределительного щита для квартиры состоит из нескольких этапов. Ниже приведена подробная последовательность действий, подходящая как для новостроек, так и для капитального ремонта.

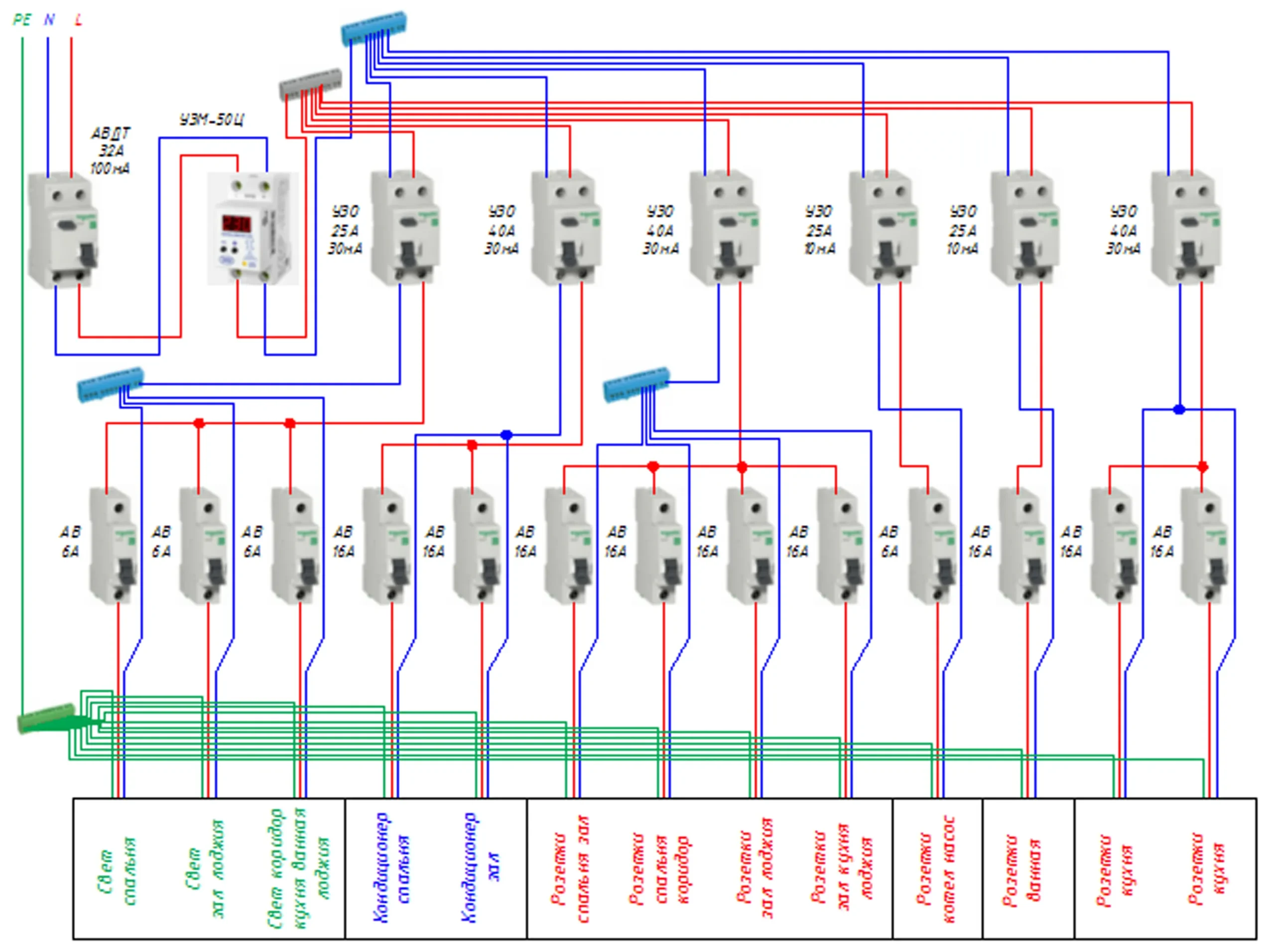

Шаг 1: Проектирование электрической схемы

Перед покупкой оборудования необходимо составить схему электропитания квартиры. На ней должны быть указаны:

• Группы потребителей (освещение, розетки, кухня, ванная и т.д.)
• Мощность каждого прибора
• Тип и номинал защитных устройств
• Путь прокладки кабелей

Без схемы невозможно правильно рассчитать количество модулей в щите и выбрать нужные автоматы. Например, для стандартной двухкомнатной квартиры обычно требуется щит на 18–24 модуля.

Шаг 2: Подготовка ниши и монтаж корпуса

Если используется встраиваемый щит, нужно аккуратно вырезать нишу в стене с помощью болгарки или перфоратора. Глубина ниши должна соответствовать глубине корпуса плюс 1–2 см на фиксацию раствором. После установки корпуса его выравнивают по уровню и фиксируют алебастром или цементным раствором.

Накладной щит крепится дюбелями через отверстия в задней стенке. Главное — обеспечить надёжную фиксацию и вертикальное положение.

Шаг 3: Установка DIN-рейки и оборудования

Внутрь корпуса монтируются DIN-рейки — металлические планки, на которые защёлкиваются все модульные устройства. Расположение должно быть логичным: слева направо — вводной автомат, счётчик, УЗО, затем групповые автоматы.

Не экономьте место — оставьте хотя бы 20% резерва для будущих изменений. Это упростит модернизацию электропроводки без полной замены щита.

Шаг 4: Подключение проводов

Подключение выполняется строго по схеме. Все провода должны быть промаркированы (например, цветной изолентой или термоусадкой), а соединения — надёжными и без скруток. Используйте гребёнки (фазные и нулевые) для равномерного распределения напряжения между автоматами.

Особое внимание уделите заземлению и нулевой шине — они должны быть изолированы друг от друга. Перепутанные N и PE — частая причина срабатывания УЗО и опасности поражения током.

Шаг 5: Проверка и ввод в эксплуатацию

После сборки щита необходимо проверить целостность всех цепей мультиметром, убедиться в отсутствии КЗ и правильности полярности. Только после этого можно подавать напряжение.

Лучше всего эту процедуру доверить профессиональному электрику с допуском до 1000 В. Самостоятельная подача напряжения без проверки может привести к аварии.

Типичные ошибки при установке распределительного щита

Даже опытные мастера иногда допускают ошибки. Вот наиболее распространённые из них:

• Отсутствие резерва модулей — через год добавляется кондиционер или электроплита, а места в щите нет.
• Использование дешёвых автоматов неизвестных брендов — такие устройства могут не сработать при перегрузке.
• Неправильная схема подключения УЗО — например, объединение нуля после УЗО с общей нулевой шиной.
• Отсутствие маркировки — через месяц уже не вспомнить, какой автомат за что отвечает.

Каждая из этих ошибок снижает безопасность и усложняет обслуживание. Лучше потратить немного больше времени и денег на качественную сборку один раз, чем потом решать проблемы.

Преимущества правильно собранного распределительного щита

Грамотно установленный распределительный щит для квартиры даёт множество преимуществ:

• Повышенная безопасность — защита от перегрузок, КЗ и утечек тока.
• Удобство эксплуатации — возможность быстро отключить нужную зону без отключения всей квартиры.
• Экономия на ремонтах — меньше поломок техники из-за скачков напряжения.
• Соответствие нормам — соответствие требованиям энергонадзора и страховых компаний.

Инвестиции в качественный щит окупаются уже в первые годы эксплуатации. Это не расход, а защита вашего дома и здоровья.

Экспертные мнения: что говорят профессионалы?

Известный инженер-электрик и автор учебников по электромонтажу Дмитрий Левин отмечает: «Щит — это не ящик с автоматами, а система управления энергией. От его правильной настройки зависит не только работоспособность приборов, но и жизнь людей».

А вот что говорит главный инженер одного из крупнейших ЖК Москвы: «Более 60% аварий в новостройках связаны с ошибками в распределительных щитах. Люди экономят на оборудовании, а потом платят в десятки раз больше за восстановление после пожара».

Наконец, в одном из интервью энергетик с 30-летним стажем подчеркнул: «Если вы не уверены в своих силах — не рискуйте. Лучше заплатить специалисту, чем потом лечиться или восстанавливать имущество».

Практические советы от опытных электриков

Чтобы ваш распределительный щит для квартиры служил долго и надёжно, следуйте этим рекомендациям:

• Выбирайте оборудование известных брендов: ABB, Schneider Electric, Legrand, IEK, EKF. Они дороже, но надёжнее.
• Используйте цветовую маркировку проводов: фаза — коричневая или чёрная, ноль — синий, земля — жёлто-зелёный.
• Не перегружайте одну линию — каждая группа должна иметь запас по мощности минимум 20%.
• Регулярно проверяйте состояние щита — хотя бы раз в год осматривайте контакты на предмет окисления или нагрева.
• Храните схему подключения в доступном месте — например, сфотографируйте её и сохраните в телефоне.

Даже небольшие усилия по организации и контролю значительно продлевают срок службы всей электросети.

Заключение: безопасность начинается с щита

Установка распределительного щита для квартиры — это не просто техническая задача, а вопрос безопасности, комфорта и долгосрочной экономии. Правильно спроектированный и собранный щит станет надёжным «щитом» для вашей семьи и имущества.

Не стоит недооценивать важность этого этапа. Если вы не имеете опыта в электромонтаже — обратитесь к квалифицированному специалисту. А если решите делать всё самостоятельно — внимательно изучите ПУЭ, проконсультируйтесь с профессионалами и никогда не пренебрегайте проверкой перед вводом в эксплуатацию.

Помните: электричество не прощает ошибок. Но при грамотном подходе оно становится вашим надёжным помощником на долгие годы.

Как правильно установить распределительный щит — советы и инструкции

Установка распределительного щита в частном доме — это не просто формальность, а ключевой этап обеспечения безопасности и надежности всей электрической системы. Многие домовладельцы недооценивают важность правильного монтажа этого устройства, полагая, что достаточно просто повесить коробку на стену и подключить провода. Однако ошибка на этом этапе может привести к перегрузкам, коротким замыканиям и даже пожарам. В этой статье мы подробно разберем, как правильно установить распределительный щит, какие схемы использовать, на что обратить внимание при выборе компонентов и как избежать типичных ошибок.

Что такое распределительный щит и зачем он нужен?

Распределительный щит в частном доме — это центральный узел, через который проходит вся электроэнергия, поступающая от внешней сети. Он выполняет сразу несколько функций: распределяет нагрузку по группам потребителей, защищает оборудование от перегрузок и коротких замыканий, а также позволяет оперативно отключать отдельные линии при необходимости.

Внутри щита размещаются такие элементы, как:

• Вводной автомат — отключает всю электросеть дома;
• Счетчик электроэнергии — фиксирует потребление;
• УЗО (устройства защитного отключения) — реагируют на утечки тока;
• Автоматические выключатели — защищают отдельные группы (розетки, освещение, бытовая техника);
• Шины заземления и нуля — обеспечивают безопасное соединение всех проводников.

Правильно собранный и установленный щит — это не только соответствие нормам ПУЭ (Правила устройства электроустановок), но и гарантия долгой и безопасной эксплуатации электросети.

Основные виды распределительных щитов для частного дома

Выбор типа щита зависит от нескольких факторов: места установки, количества потребителей, типа подключения (однофазное или трехфазное) и бюджета. Существует два основных варианта:

1. Накладные щиты — монтируются поверх стены. Идеальны для деревянных домов или помещений, где невозможно выполнить скрытую проводку.
2. Встраиваемые щиты — устанавливаются в нишу в стене. Выглядят эстетичнее и экономят пространство, но требуют дополнительных строительных работ.

Также важно учитывать материал корпуса: пластиковые щиты легкие и недорогие, но менее прочные; металлические — более надежные, особенно для уличной установки.

Пошаговая инструкция по установке распределительного щита

Монтаж щита — процесс, требующий внимательности и соблюдения последовательности действий. Ниже приведена проверенная инструкция, подходящая как для новичков, так и для опытных мастеров.

Шаг 1: Проектирование электрической схемы

Перед покупкой оборудования необходимо составить схему электропитания дома. На ней должны быть указаны все группы потребителей: освещение, розетки, кухонная техника, водонагреватель, насос и т.д. Каждая группа должна иметь отдельный автомат с соответствующим номиналом.

Например, для розеток в жилых комнатах обычно используют автоматы на 16 А, для кухни — 20–25 А, для освещения — 10 А. Это позволяет равномерно распределить нагрузку и избежать перегрузки одной линии.

Шаг 2: Подбор оборудования

На основе схемы подбираются:

• Корпус щита нужного размера (с запасом модулей на будущее);
• Вводной автомат (обычно 25–40 А для однофазной сети);
• Счетчик (одно- или трехфазный);
• УЗО (общее и/или групповые);
• Автоматы для каждой линии.

Не экономьте на качестве: используйте продукцию проверенных брендов — Schneider Electric, ABB, Legrand, IEK. Дешевые аналоги могут не сработать в критический момент.

Шаг 3: Монтаж корпуса

Если вы устанавливаете встраиваемый щит, заранее подготовьте нишу в стене. Корпус должен сидеть ровно, без перекосов. Для накладного варианта используйте дюбели и уровень. Высота установки — 1,4–1,7 м от пола, чтобы было удобно обслуживать автоматику.

Шаг 4: Подключение проводов

Все провода должны быть промаркированы. Фаза — коричневая или черная, ноль — синий, заземление — желто-зеленый. Подключайте провода строго по схеме:

1. Вводной кабель → вводной автомат;
2. С выхода автомата → счетчик;
3. Со счетчика → УЗО;
4. С УЗО → шина, от которой идут линии к автоматам.

Используйте гребенки для соединения автоматов — это надежнее и аккуратнее, чем скрутки.

Шаг 5: Проверка и тестирование

После сборки обязательно проверьте:

• Надежность всех соединений;
• Отсутствие коротких замыканий;
• Работоспособность УЗО (нажмите кнопку «Тест»);
• Соответствие схемы проекту.

Если есть сомнения — вызовите электрика с допуском. Безопасность не терпит компромиссов.

Типичные ошибки при установке щита

Даже опытные мастера иногда допускают ошибки. Вот самые распространенные:

• Отсутствие запаса по модулям — через год понадобится добавить линию, а места нет;
• Неправильный выбор номинала автомата — слишком слабый будет выбивать, слишком мощный — не защитит кабель;
• Подключение заземления к нулевой шине — грубое нарушение ПУЭ;
• Отсутствие маркировки — в аварийной ситуации вы потратите драгоценное время на поиск нужного автомата.

Избегайте этих ошибок — и ваш распределительный щит в частном доме прослужит десятилетиями без проблем.

Преимущества качественного распределительного щита

Грамотно спроектированный и установленный щит дает множество преимуществ:

• Повышенная безопасность — защита от перегрузок, КЗ и утечек тока;
• Удобство эксплуатации — легко отключить любую зону дома;
• Энергоэффективность — равномерное распределение нагрузки снижает потери;
• Соответствие нормам — возможность легального подключения к сетям и прохождения проверок;
• Эстетика и порядок — аккуратная разводка и маркировка радуют глаз.

Это не просто «коробка с автоматами», а сердце электрической системы вашего дома.

Экспертные мнения

Профессионалы подчеркивают важность системного подхода к электромонтажу. Вот что говорит известный инженер-электрик Сергей Петров:

«Распределительный щит — это не место для экспериментов и экономии. Лучше потратить лишние 5 тысяч рублей на качественные компоненты, чем потом восстанавливать дом после пожара».

А вот цитата из учебного пособия по электробезопасности:

«Правильно собранный щит снижает риск аварий на 90%, если все элементы подобраны с учетом нагрузки и условий эксплуатации».

И, наконец, мнение практика с 20-летним стажем:

«Я видел сотни щитов. Те, что собраны по схеме и с маркировкой, служат без нареканий. Остальные — постоянный источник проблем. Планируйте заранее — это сэкономит время, деньги и нервы».

Полезные советы от профессионалов

Чтобы ваш распределительный щит в частном доме работал безотказно, следуйте этим рекомендациям:

• Оставляйте 20–30% свободных модулей в щите — для будущего расширения;
• Используйте цветную изоленту или бирки для маркировки проводов и автоматов;
• Не объединяйте ноль и землю после УЗО — это вызовет ложные срабатывания;
• Регулярно проверяйте работоспособность УЗО — раз в месяц нажимайте кнопку «Тест»;
• Храните схему щита в доступном месте — она пригодится при ремонте или продаже дома.

Также стоит предусмотреть возможность установки стабилизатора напряжения или резервного генератора — для этого заранее оставьте место и выводы в щите.

Заключение: ваш дом заслуживает надежной защиты

Установка распределительного щита в частном доме — это инвестиция в безопасность, комфорт и долговечность вашей электросети. Не стоит доверять этот процесс случайным людям или пытаться сэкономить на комплектующих. Лучше потратить немного больше времени на проектирование и подбор оборудования, чем потом сталкиваться с последствиями халатного монтажа.

Если вы чувствуете неуверенность — обратитесь к профессиональному электрику. Но даже если вы решите делать всё сами, пусть эта статья станет вашим надежным помощником. Помните: электричество не прощает ошибок, но щедро вознаграждает за грамотный подход.

Проверьте свою схему, пересмотрите комплектующие и действуйте уверенно. Ваш дом — ваша крепость, и распределительный щит — её надежная стража.

В условиях растущего спроса на энергоэффективные и безопасные жилые объекты, правильная установка распределительного щита становится не просто технической задачей, а вопросом безопасности всего домохозяйства. В 2025 году число обращений в МЧС по поводу возгораний из-за ошибок в электромонтаже выросло на 17%, согласно данным Росстата. Эксперты призывают домовладельцев уделять особое внимание грамотному монтажу электрощитов и использовать проверенные схемы подключения распределительного щита, чтобы избежать трагедий.

Контекст: почему сегодня это особенно актуально?

За последние пять лет в России наблюдается устойчивый тренд на увеличение количества частных домов и коттеджей с автономными системами энергоснабжения. Согласно отчету Минстроя РФ за октябрь 2025 года, доля таких объектов выросла до 34% от общего объема нового жилья. При этом многие собственники пытаются сэкономить на услугах профессиональных электриков, выполняя монтаж самостоятельно — зачастую без должного понимания норм ПУЭ (Правил устройства электроустановок).

«Люди думают, что если они умеют вкрутить лампочку или подключить розетку, то справятся и со щитом. Это опасное заблуждение», — отмечает главный инженер Ассоциации энергетиков России Алексей Морозов.

Текущая ситуация: что изменилось в 2025 году?

С начала 2025 года вступили в силу обновленные требования к комплектации и размещению распределительных щитов в жилых помещениях. Теперь обязательными стали:

• двухуровневая защита (автомат + УЗО),
• маркировка всех групп потребителей,
• использование только сертифицированных компонентов с классом защиты IP44 и выше для влажных зон.

Эти изменения направлены на снижение рисков короткого замыкания и поражения электрическим током. Однако, как показывает практика, многие самодельные схемы подключения распределительного щита игнорируют даже базовые правила — например, разделение освещения и розеточных групп или установку отдельного автомата для мощных бытовых приборов.

Мнения экспертов: «Не экономьте на безопасности»

«Если вы не уверены в своих силах — не беритесь. Ошибка в одной фазе может привести к перегрузке всей сети. Мы регулярно сталкиваемся с последствиями “домашнего” монтажа: оплавленные автоматы, перегретые кабели, отсутствие заземления. Это не просто неудобство — это угроза жизни», — говорит Елена Кузнецова, старший инспектор отдела электробезопасности Госэнергонадзора.

При этом специалисты подчеркивают: даже при самостоятельной установке важно следовать официальным рекомендациям и использовать типовые решения. Например, в методических указаниях Мосэнерго от сентября 2025 года представлены готовые схемы подключения распределительного щита для квартир и домов разной площади — от 40 до 200 м².

Анализ последствий: чем грозят ошибки?

Неправильно собранный щит может привести к:

1. перегреву проводки и возгоранию;
2. выходу из строя дорогостоящей техники;
3. отказу в страховой выплате при пожаре (если монтаж выполнен без лицензии);
4. уголовной ответственности в случае причинения вреда третьим лицам.

По данным РСА (Российского союза автостраховщиков), в 2024 году 22% отказов по полисам «Страхование жилья» были связаны именно с нарушениями при электромонтаже.

Хронология: как развивалась ситуация

1. 2019 год — впервые введены обязательные требования к наличию УЗО в новых квартирах.
2. 2021 год — массовое внедрение модульных автоматов вместо предохранителей.
3. 2023 год — запуск госпрограммы «Безопасный дом», включающей бесплатные консультации по электромонтажу.
4. Январь 2025 — вступление в силу новых ПУЭ с акцентом на цифровизацию и защиту от перенапряжений.
5. Ноябрь 2025 — рост числа ЧП, связанных с самодеятельным монтажом щитов, фиксируется по всей стране.

Перспективы: что будет дальше?

Эксперты прогнозируют дальнейшее ужесточение контроля. Уже в 2026 году планируется ввести обязательную регистрацию всех вновь установленных распределительных щитов в единой цифровой платформе «ЭнергоРеестр». Это позволит оперативно выявлять нарушения и предотвращать аварии.

Кроме того, ведутся разработки «умных» щитов с IoT-модулями, которые в реальном времени передают данные о нагрузке, температуре и состоянии автоматов. Такие решения уже тестируются в пилотных проектах в Татарстане и Московской области.

Выводы: безопасность начинается со схемы

Установка распределительного щита — это не место для экспериментов. Даже если вы решите действовать самостоятельно, начните с изучения актуальной схемы подключения распределительного щита, утвержденной профильными организациями. Помните: правильно собранный щит — это не только стабильное электроснабжение, но и защита вашей семьи от серьезных рисков.

«Хороший электромонтаж — невидимый. Он работает тихо, надежно и безопасно. И всё начинается с грамотной схемы», — резюмирует инженер-электрик с 20-летним стажем Дмитрий Лебедев.

В ближайшие месяцы ожидается публикация обновленного национального стандарта по монтажу электрощитов, который станет обязательным для всех застройщиков и частных лиц. Следите за новостями — ваша безопасность зависит от деталей.

Введение: что такое распределительный щит и зачем его сравнивать?

Распределительный щит — это центральный узел любой электрической системы в жилом или коммерческом здании. Он обеспечивает безопасное распределение электроэнергии по отдельным цепям, защищает оборудование от перегрузок и коротких замыканий, а также позволяет оперативно отключать питание при необходимости. Однако не все распределительные щиты одинаковы. В зависимости от материала корпуса, типа монтажа, комплектации и производителя они могут существенно различаться по функциональности, надежности и удобству эксплуатации.

В этом обзоре мы сравним два основных типа распределительных щитов:

• Накладные (наружные) щиты — устанавливаются на поверхность стены;
• Встраиваемые (внутренние) щиты — монтируются в специально подготовленную нишу.

Цель анализа — помочь читателю понять, что такое распределительный щит с практической точки зрения и какой тип лучше подойдет для конкретной ситуации: квартиры, частного дома, дачи или офиса.

Критерии сравнения и методология

Для объективного сравнения использовались следующие критерии:

1. Тип монтажа и сложность установки;
2. Эстетика и визуальное восприятие;
3. Защита от внешних воздействий (пыль, влага, механические повреждения);
4. Вместимость и модульность;
5. Стоимость и доступность;
6. Безопасность и соответствие нормам ПУЭ.

Анализ основан на технической документации ведущих производителей (IEK, ABB, Legrand, Schneider Electric), отзывах практикующих электромонтажников и требованиях действующих российских нормативов.

Детальный анализ каждого варианта

Накладные распределительные щиты

Накладные щиты монтируются прямо на стену без необходимости штробления или создания ниши. Чаще всего используются в деревянных домах, гаражах, на дачах или при реконструкции старых электросетей.

• Преимущества:
  • Простота и скорость монтажа — не требует капитального ремонта;
  • Доступность — широкий выбор бюджетных моделей;
  • Легкий доступ к внутренностям для обслуживания;
  • Подходят для поверхностей, где нельзя делать углубления (например, дерево).
• Недостатки:
  • Выступают из стены — могут мешать проходу или мебели;
  • Менее эстетичны — особенно в интерьерах с высокими требованиями к дизайну;
  • Чаще имеют более низкий класс защиты (IP20–IP44);
  • Ограниченная вместимость в компактных моделях.

Встраиваемые распределительные щиты

Встраиваемые щиты устанавливаются в заранее подготовленную нишу в стене и закрываются декоративной дверцей, что делает их практически незаметными в интерьере.

• Преимущества:
  • Эстетичность — полностью сливаются со стеной;
  • Большая вместимость — возможна установка до 60+ модулей;
  • Повышенная защита от случайного прикосновения;
  • Широкий выбор дверок (пластик, металл, с замком).
• Недостатки:
  • Сложность монтажа — требует штробления и точного соблюдения размеров;
  • Высокая стоимость (особенно у премиальных брендов);
  • Доступ к автоматам затруднён при плотной расстановке мебели;
  • Невозможно установить в стенах из гипсокартона без усиления.

Сравнительные таблицы в виде списков

Сравнение по ключевым параметрам

• Тип монтажа:
  • Накладной — простой, без штробления;
  • Встраиваемый — сложный, требует ниши.
• Эстетика:
  • Накладной — выступает, заметен;
  • Встраиваемый — скрыт, органично вписывается.
• Класс защиты (IP):
  • Накладной — чаще IP20–IP44;
  • Встраиваемый — обычно IP30–IP54 (зависит от дверцы).
• Вместимость:
  • Накладной — до 24 модулей (стандартно);
  • Встраиваемый — до 72 модулей и более.
• Стоимость (средняя, руб.):
  • Накладной — от 800 до 3 000;
  • Встраиваемый — от 1 500 до 8 000+.

Сравнение по применению

• Квартира в новостройке:
  • Накладной — не рекомендуется (нарушает дизайн);
  • Встраиваемый — оптимальный выбор.
• Деревянный дом / дача:
  • Накладной — лучший вариант (безопасен, прост в монтаже);
  • Встраиваемый — трудно реализуем, риск пожара при неправильной установке.
• Офис / коммерческое помещение:
  • Накладной — допустим при открытой проводке;
  • Встраиваемый — предпочтителен для профессионального вида.

Экспертные оценки и мнения

«Что такое распределительный щит с точки зрения безопасности? Это не просто коробка с автоматами. Это система, которая должна быть спроектирована с учётом всех нагрузок, иметь запас по модулям и соответствовать ПУЭ. В 90% случаев я рекомендую встраиваемые щиты для квартир, но для дач — только накладные из негорючего пластика».

— Алексей Морозов, главный инженер проектного бюро «ЭлектроСтройПроект»

«Не экономьте на корпусе щита. Дешёвый пластик может треснуть при затяжке DIN-рейки, а дверца — не закрываться. Распределительный щит — это инвестиция в безопасность, а не расходник».

— Елена Кузнецова, сертифицированный электромонтажник с 12-летним стажем

Рекомендации для разных случаев использования

Для квартиры

Выбор: Встраиваемый щит из качественного пластика или металла (Legrand, ABB).
Минимум модулей: 12–18.
Класс защиты: IP30 и выше.
Рейтинг: 9.5/10

Для частного дома (кирпич/газобетон)

Выбор: Встраиваемый щит с возможностью расширения до 36 модулей.
Дополнительно: УЗО на каждую группу, реле напряжения.
Рейтинг: 9/10

Для дачи или деревянного дома

Выбор: Накладной щит с корпусом из самозатухающего пластика (IEK, TDM).
Обязательно: Установка вдали от горючих материалов, наличие УЗО.
Рейтинг: 8.5/10

Для временного подключения (стройка, гараж)

Выбор: Накладной щит с прозрачной крышкой и защитой IP44.
Преимущество: Быстрый монтаж и демонтаж.
Рейтинг: 7.5/10

Итоговый вердикт и выводы

Ответ на вопрос «что такое распределительный щит» выходит далеко за рамки определения — это ключевой элемент электробезопасности, требующий вдумчивого подхода к выбору. Ни один тип не является универсально «лучшим»: всё зависит от условий эксплуатации.

• Накладные щиты — практичны, недороги и идеальны там, где важна скорость и простота монтажа. Их оценка: 8/10.
• Встраиваемые щиты — эстетичны, вместительны и предпочтительны в современных интерьерах. Их оценка: 9.3/10.

При самостоятельной установке обязательно сверьтесь со схемой, используйте качественные автоматы и не забывайте маркировать все линии. Помните: правильно установленный распределительный щит — это не только удобство, но и жизнь.

В условиях растущего спроса на энергоэффективность и безопасность жилья, правильная установка распределительного щита однофазного становится не просто технической задачей, а вопросом общественной значимости. По данным Росстата за 2024 год, более 37% пожаров в жилых домах связаны с нарушениями в электромонтаже — и почти половина из них приходится на ошибки при монтаже или эксплуатации распределительных щитов. В этом материале — актуальные рекомендации, экспертные мнения и хронология эволюции требований к электрощитам в России.

Контекст: от деревянных коробок до умных систем

Еще два десятилетия назад распределительные щиты в большинстве квартир представляли собой простые металлические или пластиковые коробки с автоматами старого образца. Сегодня ситуация кардинально изменилась: современные однофазные распределительные щиты оснащаются устройствами защитного отключения (УЗО), дифференциальными автоматами, модульными реле и даже системами удаленного мониторинга через смартфоны.

Эта трансформация вызвана не только технологическим прогрессом, но и ужесточением норм безопасности. С 2023 года вступили в силу обновленные требования ПУЭ (Правила устройства электроустановок), которые обязывают использовать УЗО в жилых помещениях и предусматривать резервные линии для критически важных потребителей — таких как холодильники, системы отопления и сигнализации.

Текущая ситуация: что изменилось в 2025 году

В 2025 году Минстрой РФ совместно с Ростехнадзором запустил национальную программу «Безопасное электричество», направленную на повышение качества электромонтажных работ в частном и многоквартирном секторе. Одним из ключевых элементов программы стала стандартизация комплектации распределительного щита однофазного для типовых квартир площадью до 60 м².

Согласно новым рекомендациям, минимальная конфигурация должна включать:

• вводной автомат на 32–40 А;
• устройство защитного отключения (УЗО) на 30 мА;
• отдельные автоматы для розеточных групп, освещения и мощных приборов (бойлер, стиральная машина);
• нулевую и заземляющую шины из меди;
• маркировку всех цепей в соответствии с ГОСТ Р 50571.16-2019.

При этом подчеркивается, что самостоятельная установка разрешена, но только при соблюдении всех норм и последующей проверке специалистом из управляющей компании или Энергонадзора.

Мнения экспертов: «Не экономьте на безопасности»

«Я регулярно сталкиваюсь с последствиями самодеятельности: перегрузка линий, неправильно подобранные автоматы, отсутствие заземления. Люди думают, что если свет горит — значит всё в порядке. Но реальная опасность проявляется внезапно, особенно при коротком замыкании или утечке тока», — говорит Алексей Морозов, главный инженер компании «ЭлектроБезопасность+», участник рабочей группы по обновлению ПУЭ.

«Сегодня даже недорогие распределительные щиты однофазные позволяют реализовать гибкую и безопасную схему. Главное — не путать цену с качеством. Дешёвый щит из вторсырья может оплавиться при первом же скачке напряжения», — добавляет Елена Кузнецова, сертифицированный электромонтажник с 15-летним стажем.

Анализ последствий: чем грозят ошибки

Неправильно установленный распределительный щит может привести не только к выходу из строя бытовой техники, но и к серьёзным авариям. В 2024 году в Подмосковье произошёл инцидент, когда из-за отсутствия УЗО в щите двухкомнатной квартиры произошло возгорание проводки во время работы стиральной машины. К счастью, обошлось без жертв, но ремонт обошёлся владельцу в 1,2 млн рублей.

Кроме того, страховые компании всё чаще отказывают в выплате, если экспертиза выявляет нарушения в электромонтаже. Согласно исследованию Национального союза страховщиков ответственности (НССО), в 2024 году такие отказы увеличились на 22% по сравнению с предыдущим годом.

Хронология: как менялись правила

1. 2003 г. — В ПУЭ впервые введено обязательное применение УЗО в ванных комнатах.
2. 2013 г. — Распространение требований УЗО на все розеточные группы в новых домах.
3. 2020 г. — Введение обязательной маркировки всех автоматов и цепей в щитах.
4. 2023 г. — Обновление ПУЭ: вводится понятие «умного щита» и требования к резервированию линий.
5. 2025 г. — Запуск программы «Безопасное электричество» и стандартизация комплектации однофазных щитов.

Перспективы: что ждать дальше

Эксперты прогнозируют дальнейшую цифровизацию распределительных щитов. Уже сейчас на рынке появляются модели с Wi-Fi-модулями, которые передают данные о нагрузке, температуре и состоянии автоматов в мобильное приложение. Такие решения особенно востребованы в умных домах и загородной недвижимости.

Кроме того, обсуждается возможность введения обязательной сертификации всех электромонтажных работ, выполняемых в жилых помещениях. Это может ограничить возможности «гаражных» мастеров, но значительно повысит общий уровень безопасности.

Выводы: безопасность начинается с щита

Установка распределительного щита однофазного — это не просто этап ремонта, а фундамент всей электрической безопасности дома. Даже при самостоятельном монтаже важно следовать действующим нормам, использовать качественные компоненты и не пренебрегать проверкой со стороны профессионалов. Как показывает практика, экономия на щите сегодня может обернуться катастрофой завтра.

В ближайшие годы можно ожидать дальнейшего ужесточения контроля, роста популярности «умных» решений и повышения осведомлённости граждан. Ведь в эпоху, когда каждый дом — это сложный энергетический узел, распределительный щит становится его сердцем.

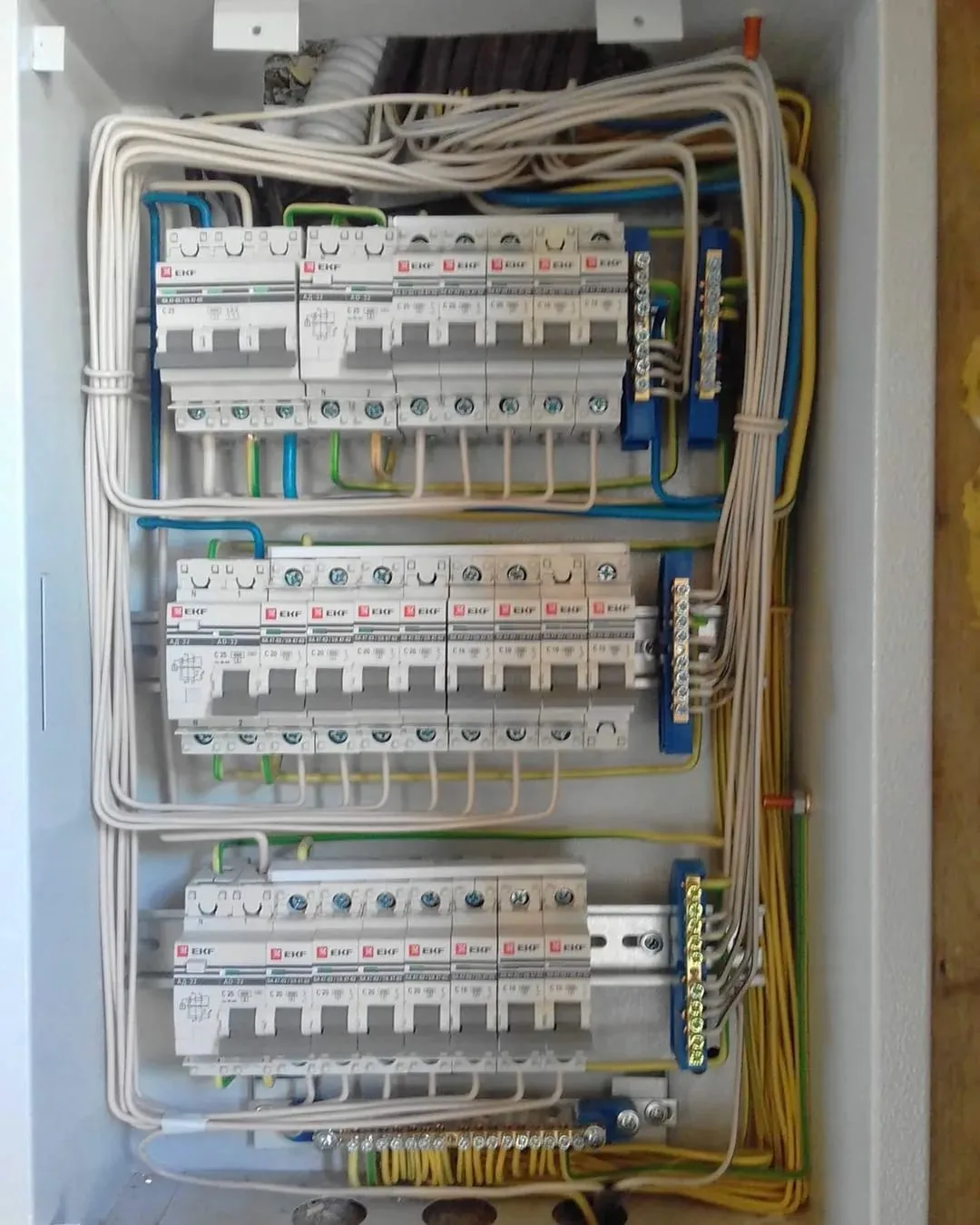

Как правильно установить распределительный щит — советы и инструкции

Установка распределительного щита трехфазного — важнейший этап при подключении электроснабжения в частном доме, на даче или в производственном помещении. От правильности монтажа зависит не только стабильность работы всех электроприборов, но и безопасность людей. В этом руководстве вы найдете пошаговую инструкцию, проверенные советы и типичные ошибки, которые допускают даже опытные мастера.

Необходимые инструменты и материалы

• Распределительный щит трехфазный (встраиваемый или навесной)
• Автоматические выключатели (одно-, двух- и трехполюсные)
• УЗО или дифференциальные автоматы
• Шина нулевая (N) и шина заземления (PE)
• Гребёнки для соединения автоматов (фазные и нулевые)
• Кабели и провода нужного сечения (обычно ПВС или ВВГнг-LS)
• Индикаторная отвертка или мультиметр
• Отвертки с изолированными ручками (плоская и крестовая)
• Нож для зачистки изоляции или стриппер
• Перфоратор (для встраиваемых щитов)
• Уровень и рулетка
• Маркировочные бирки или термоусадка

Пошаговая инструкция по установке распределительного щита трехфазного

1. 1. Определите место установки

   Щит должен располагаться в сухом, хорошо проветриваемом месте, недоступном для детей и посторонних. Высота установки — 1,5–1,7 м от пола. Не устанавливайте щит вблизи газовых труб, водопроводов или в помещениях с повышенной влажностью без дополнительной защиты.

   Если вы выбираете встраиваемый щит, заранее подготовьте нишу в стене. Для этого используйте перфоратор и коронку подходящего диаметра. Глубина ниши должна соответствовать глубине корпуса щита плюс запас на кабельные вводы.

2. 2. Составьте электрическую схему

   Перед началом работ обязательно разработайте схему подключения. Она должна включать:

   • Вводной автомат (трехполюсный или четырехполюсный)
   • Счетчик электроэнергии (если он не вынесен на опору)
   • Основное УЗО или дифавтомат
   • Групповые автоматы для освещения, розеток, мощных потребителей (бойлер, кондиционер и т.д.)

   Совет: разделите нагрузку равномерно по фазам (L1, L2, L3), чтобы избежать перекоса фаз. Например, кухню подключите к L1, спальню — к L2, гараж — к L3.

3. 3. Установите корпус щита

   Для навесного щита просто закрепите его на стене с помощью дюбелей и саморезов, предварительно выровняв по уровню. Для встраиваемого — аккуратно вставьте корпус в нишу и зафиксируйте распорными лапками или раствором алебастра.

   Предупреждение: убедитесь, что дверца щита открывается свободно и не мешает соседним предметам.

4. 4. Подготовьте DIN-рейки и шины

   Установите DIN-рейки внутри корпуса — именно на них будут крепиться все модульные устройства. Закрепите нулевую (N) и заземляющую (PE) шины в отведённых местах. Важно: шины PE и N должны быть изолированы друг от друга, если используется система заземления TN-C-S или TT.

5. 5. Подключите вводной кабель

   Протяните вводной кабель (обычно СИП или ВВГнг 5×10 мм²) через уплотнительное кольцо в верхней части щита. Зачистите концы и подключите фазы (L1, L2, L3), ноль (N) и землю (PE) к соответствующим клеммам вводного автомата и шинам.

   Пример: При подключении кабеля ВВГнг 5×10 мм² фазные жилы (чёрная, коричневая, серая) подключаются к верхним клеммам трехполюсного автомата, синяя — к шине N, жёлто-зелёная — к шине PE.

6. 6. Установите и подключите модульные устройства

   Согласно вашей схеме, последовательно установите на DIN-рейку: счетчик (если требуется), УЗО, групповые автоматы. Используйте гребёнки для фазного питания — это упрощает монтаж и повышает надёжность соединений.

   Важно: не затягивайте клеммы чрезмерно — это может привести к повреждению корпуса автомата или обрыву жилы.

7. 7. Подключите отходящие линии

   К нижним клеммам автоматов подключите кабели от групп потребителей. Обязательно маркируйте каждый провод (например, «розетки кухня», «освещение гараж»). Это упростит дальнейшую диагностику и обслуживание.

   На этом этапе особенно важно соблюдать цветовую маркировку: коричневый/чёрный/серый — фаза, синий — ноль, жёлто-зелёный — земля.

8. 8. Проверьте качество сборки

   Перед подачей напряжения выполните визуальный осмотр:

   • Все клеммы затянуты
   • Нет оголённых участков проводов вне клемм
   • Шины N и PE не замкнуты между собой (если это не TN-C)
   • Дверца щита закрывается плотно

   Используйте мультиметр для проверки отсутствия КЗ между фазами и на землю.

9. 9. Подайте напряжение и протестируйте

   Включите вводной автомат. Последовательно включайте групповые автоматы и проверяйте наличие напряжения на каждой линии. Протестируйте работу УЗО кнопкой «Тест» — оно должно отключаться мгновенно.

   Если выбивает вводной автомат сразу после включения — скорее всего, где-то короткое замыкание. Не пытайтесь включать повторно без поиска неисправности!

Частые ошибки и как их избежать

• Ошибка №1: Неправильное распределение нагрузки по фазам. Это вызывает перекос, перегрев нуля и выход из строя техники. Решение: планируйте схему так, чтобы мощные потребители были равномерно распределены.
• Ошибка №2: Соединение нуля и земли после УЗО. Это приводит к ложным срабатываниям. Решение: после УЗО ноль и земля должны идти строго раздельно.
• Ошибка №3: Использование проводов меньшего сечения, чем требуется. Решение: рассчитывайте сечение по максимальному току линии (например, для розеточной группы 2,5 мм², для электроплиты — не менее 6 мм²).

Дополнительные советы и рекомендации

Всегда оставляйте запас по модулям: если щит рассчитан на 24 модуля, используйте не более 18–20. Это позволит добавить новые линии в будущем без замены щита.

Используйте качественные комплектующие: автоматы и УЗО от проверенных брендов (ABB, Schneider Electric, Legrand, IEK) служат десятилетиями и обеспечивают надёжную защиту.

Не экономьте на маркировке: даже если вы помните каждую линию сегодня, через год всё забудется. Чёткая маркировка — залог быстрого устранения аварий.

Пример хорошей практики: один из пользователей установил трёхфазный щит на даче и предусмотрел отдельную линию для насоса скважины с УЗО 10 мА. Когда произошло замыкание в кабеле насоса, сработало только его УЗО, а остальной дом остался под напряжением.

Итоги и следующие шаги

Правильно установленный распределительный щит трехфазный — основа безопасной и надёжной электросети. Следуя этой инструкции, вы сможете собрать щит самостоятельно, избежав распространённых ошибок. Однако помните: если вы не уверены в своих силах, лучше доверить подключение профессионалу. Особенно это касается ввода от опоры ЛЭП — такие работы требуют согласования с энергосбытом.

После завершения монтажа рекомендуется составить схему щита в бумажном и цифровом виде, сфотографировать внутренности и сохранить документацию на случай будущих ремонтов или проверок.

В условиях роста числа домашних электротравм и аварийных отключений энергоснабжения, правильная установка распределительного щита с УЗО становится не просто технической задачей, а вопросом безопасности. Специалисты отмечают, что до 40% бытовых возгораний связаны с ошибками в монтаже электрощитового оборудования. В этом материале — актуальные рекомендации, экспертные мнения и разбор типичных ошибок при самостоятельной сборке распределительного щита.

Контекст: почему сегодня важен каждый автомат

Еще десять лет назад в большинстве квартир использовались упрощённые электрические схемы без дифференциальной защиты. Сегодня же требования ПУЭ (Правил устройства электроустановок) и ГОСТ Р 50571.3 требуют обязательного применения устройств защитного отключения (УЗО) в жилых помещениях. Особенно это касается ванных комнат, кухонь и детских комнат.

По данным МЧС России за 2024 год, около 32% пожаров в жилом секторе произошли из-за короткого замыкания или перегрузки сети. При этом в 68% таких случаев отсутствовало или было неправильно подключено УЗО.

Текущая ситуация: рост DIY-электромонтажа и его риски

На фоне роста цен на услуги электриков и популярности YouTube-обучающих видео всё больше домовладельцев решаются на самостоятельную установку распределительного щита. Однако, как показывает практика, даже базовые знания не всегда спасают от критических ошибок.

«Люди часто путают УЗО и дифавтомат, ставят автоматы без учёта нагрузки или подключают ноль и землю в одну шину. Это не просто нарушение норм — это прямой путь к аварии», — поясняет Александр Морозов, главный инженер компании «ЭлектроБезопасность+».

«Распределительный щит с УЗО — это не модный гаджет, а жизненно важный элемент защиты. Его установка требует понимания принципов работы всей электросети, а не только умения закрутить болты», — говорит инженер-энергетик Елена Кузнецова из НИИ Электрооборудования.

Типичные ошибки при монтаже

• Отсутствие разделения нулевой и заземляющей шин;
• Неправильный выбор номинала УЗО (слишком высокий ток утечки);
• Подключение УЗО после автомата вместо перед ним;
• Игнорирование маркировки проводов и цветовой кодировки;
• Отказ от тестирования схемы после сборки.

Мнения экспертов: безопасность превыше всего

Профессионалы единодушны: даже если вы уверены в своих силах, перед запуском системы стоит пригласить сертифицированного электрика для проверки. «Стоимость такой проверки — от 1500 до 3000 рублей, но она может спасти жизнь», — подчеркивает Морозов.

Кроме того, эксперты рекомендуют использовать современные компактные щиты с DIN-рейками и модульными устройствами от проверенных брендов (ABB, Schneider Electric, Legrand). Это не реклама, а вопрос надёжности: дешёвые аналоги часто не соответствуют заявленным характеристикам.

Перспективы: цифровизация и умные щиты

В ближайшие годы рынок электромонтажного оборудования ждёт переход к «умным» распределительным щитам. Уже сейчас в продаже есть модели с Wi-Fi-модулями, которые позволяют удалённо контролировать состояние сети, получать уведомления о перегрузках и даже отключать линии через смартфон.

«Цифровизация не отменяет базовых правил безопасности, но делает их более прозрачными для пользователя. Главное — чтобы “умный” щит был собран правильно с самого начала», — отмечает Кузнецова.

Хронология развития требований к распределительным щитам

1. До 2000 года: в большинстве квартир использовались предохранители и простейшие автоматы без УЗО.
2. 2003–2010: массовое внедрение УЗО в новостройках по новым СНиПам.
3. 2015: вступление в силу обновлённой редакции ПУЭ, где УЗО стало обязательным для влажных зон.
4. 2020: начало популяризации дифавтоматов и модульных щитов.
5. 2024–2025: активное внедрение «умных» систем контроля и повышение ответственности за самодеятельность в электромонтаже.

Выводы и что ждать дальше

Установка распределительного щита с УЗО — это не просто этап ремонта, а инвестиция в безопасность дома. Даже при наличии подробных инструкций и качественных комплектующих, ключевую роль играет грамотный подход и понимание принципов работы всей системы.

В 2026 году Минстрой планирует ужесточить контроль за соблюдением электробезопасности в частном секторе, включая обязательную сертификацию всех вновь устанавливаемых щитов. Это может стать поворотным моментом в снижении числа бытовых аварий.

Пока же — будьте внимательны, не экономьте на защите и помните: электричество прощает не все ошибки.

Как правильно установить распределительный щит — советы и инструкции

Установка распределительного щита — один из ключевых этапов при монтаже электропроводки в доме или квартире. От правильности сборки зависит не только стабильность работы всех электроприборов, но и безопасность жильцов. В этом руководстве вы найдёте пошаговую инструкцию по установке щита своими руками, с акцентом на грамотное размещение автоматов в распределительном щите, а также практические советы, типичные ошибки и способы их избежать.

Необходимые инструменты и материалы

• Распределительный щит (встраиваемый или накладной)
• Автоматические выключатели (однополюсные, двухполюсные, дифавтоматы, УЗО)
• Нулевая и заземляющая шины (обычно входят в комплект щита)
• Гребёнки для соединения автоматов (фазные и нулевые)
• Медный провод ПВ-1 или ПВ-3 сечением 4–6 мм² для внутренних соединений
• Изолента или термоусадочные трубки
• Индикаторная отвёртка или мультиметр
• Крестовая и плоская отвёртки
• Пассатижи, бокорезы, стриппер для зачистки проводов
• Перфоратор (для встраиваемого щита)
• Уровень

Пошаговая инструкция по установке распределительного щита

1. Выбор места и типа щита

   Щит должен располагаться в сухом, доступном месте, желательно недалеко от входа в помещение. Высота установки — 1,4–1,7 м от пола. Для квартир чаще выбирают встраиваемые модели, для частных домов — накладные.

   Важно: убедитесь, что выбранная модель щита рассчитана на нужное количество модулей. Один автомат занимает 1 модуль (17,5 мм), УЗО — 2 модуля и более.

2. Подготовка ниши (для встраиваемых щитов)

   С помощью перфоратора и коронки вырежьте нишу в стене по размерам корпуса. Глубина должна быть достаточной для свободного размещения всех компонентов и кабелей. Проверьте горизонтальность уровнем.

   Совет: оставьте запас по глубине — лучше, если щит будет «утоплен» немного глубже, чем торчать из стены.

3. Монтаж корпуса щита

   Закрепите корпус в нише с помощью дюбелей или алебастра. Убедитесь, что он не шатается и стоит ровно. Для накладных моделей просто прикрутите корпус к стене.

4. Прокладка и ввод кабелей

   Все кабели (вводной и отходящие линии) должны быть подведены к щиту до начала сборки. Подпишите каждый кабель маркером: «кухня», «освещение», «розетки спальни» и т.д.

   Ошибка новичков: не оставляйте слишком короткие концы — оптимальная длина внутри щита — 20–25 см. Это упростит подключение и последующее обслуживание.

5. Установка DIN-рейки и шин

   Закрепите DIN-рейки (металлические планки) внутри щита — именно на них будут монтироваться автоматы. Установите нулевую (N) и заземляющую (PE) шины. Обычно они уже входят в комплект, но при необходимости можно докупить.

   Важно: шины PE и N в однофазных щитах должны быть разделены, если используется УЗО или дифавтоматы.

6. Монтаж автоматов в распределительном щите

   Начните с вводного автомата (обычно двухполюсный). Затем установите УЗО (если предусмотрено), после — групповые автоматы. Все устройства просто защёлкиваются на DIN-рейку.

   На этом этапе особенно важно соблюдать логику: слева направо — от ввода к потребителям. Например:

   • 1–2 модуля: вводной автомат
   • 3–4 модуля: УЗО для розеточных групп
   • 5–8 модули: автоматы на розетки
   • 9–10 модули: УЗО для влажных зон
   • 11–14 модули: автоматы на освещение и технику



7. Подключение проводов

   Подключайте кабели согласно схеме:

   • Фаза с вводного кабеля → верхний контакт вводного автомата
   • Выход вводного автомата → вход УЗО или напрямую к гребёнке фазы
   • Отходящие фазы → верхние контакты групповых автоматов
   • Нули от кабелей → нулевая шина (или выход УЗО, если линия защищена им)
   • Заземление → PE-шина

   Совет: используйте гребёнки вместо перемычек из провода — это надёжнее и аккуратнее. Обязательно закручивайте все винты с усилием, но без перекоса.

   Пример: если у вас 4 розеточные группы, защищённые одним УЗО, то выход УЗО подключается к гребёнке, от которой фаза идёт на 4 автомата. Нули этих групп подключаются к отдельной нулевой шине, которая соединена с выходом УЗО.

8. Маркировка и проверка

   Подпишите каждый автомат с помощью специальных наклеек или маркерной таблички. Проверьте надёжность всех соединений. Перед подачей напряжения убедитесь, что все автоматы выключены.

   С помощью мультиметра проверьте отсутствие КЗ между фазой и нулём, фазой и землёй. Только после этого включайте вводной автомат.

Частые ошибки и как их избежать

• Перегрузка одного автомата несколькими линиями. Это нарушает селективность защиты. Каждая линия — свой автомат.
• Подключение нуля и земли на одну шину после УЗО. Это вызывает ложные срабатывания. N и PE должны быть строго разделены.
• Использование алюминиевых проводов для внутренних соединений. Они окисляются и ослабевают. Используйте только медь.
• Отсутствие запаса по модулям. Лучше взять щит на 20–25% больше, чем нужно сейчас — на будущее.

Дополнительные советы и рекомендации

Планируйте заранее: составьте электрическую схему до начала работ. Это сэкономит время и поможет избежать ошибок.

Используйте качественные компоненты: автоматы известных брендов (ABB, Schneider Electric, Legrand, IEK) служат дольше и надёжнее.

Не экономьте на УЗО: для ванных комнат, кухни и улицы обязательно устанавливайте устройства защитного отключения с током утечки 10–30 мА.

Реальный пример: в квартире 60 м² достаточно щита на 12–18 модулей: вводной автомат (2P), УЗО (2P) на розетки, 4 однополюсных автомата на розетки, 2 — на освещение, 1 — на бойлер, 1 — на стиральную машину. Итого — 11 модулей + запас.

Итоги и следующие шаги

Правильная установка распределительного щита — это основа безопасной и долговечной электросети. Соблюдение последовательности, использование качественных компонентов и внимание к деталям (особенно при подключении автоматов в распределительном щите) позволят вам выполнить работу на профессиональном уровне.

После завершения сборки обязательно протестируйте каждую линию под нагрузкой. Если всё работает стабильно — закройте щит крышкой и сохраните схему подключения в доступном месте. Это упростит обслуживание в будущем.

Если вы сомневаетесь в своих силах — проконсультируйтесь с квалифицированным электриком. Безопасность важнее экономии.

Как правильно установить распределительный щит — советы и инструкции

Установка распределительного щита — один из самых ответственных этапов в организации электроснабжения любого объекта, будь то частный дом, квартира или офис. От правильности монтажа зависит не только стабильность подачи электроэнергии, но и безопасность всех проживающих или работающих в помещении. Многие домовладельцы задаются вопросом: «Сколько стоит распределительный щит?» и «Можно ли установить его самостоятельно?». В этой статье мы подробно разберём все аспекты выбора, монтажа и подключения щита, а также объясним, от чего зависит цена на распределительный щит.

Что такое распределительный щит и зачем он нужен?

Распределительный щит — это центральный узел электрической сети здания, в котором сосредоточены устройства защиты, автоматики и учета электроэнергии. Он обеспечивает равномерное распределение нагрузки по группам потребителей (розетки, освещение, бытовая техника), а также защищает проводку от перегрузок и коротких замыканий.

Основные компоненты современного щита:

• Вводной автомат — отключает всю сеть при аварийной ситуации;
• Счётчик электроэнергии — фиксирует потребление;
• УЗО (устройство защитного отключения) — реагирует на утечку тока;
• Автоматические выключатели — защищают отдельные линии;
• Шины нулевые и заземляющие — обеспечивают безопасное соединение.

Правильно собранный и установленный щит — это не просто коробка с модулями, а гарант пожарной безопасности и комфорта в доме.

От чего зависит цена на распределительный щит?

Многие ошибочно полагают, что стоимость щита определяется только корпусом. На самом деле, цена на распределительный щит складывается из нескольких факторов:

1. Тип корпуса: пластиковый (внутренний/наружный) или металлический (чаще для улицы или промышленных объектов);
2. Количество модулей: чем больше линий — тем больше места нужно под автоматы;
3. Производитель: бренды типа ABB, Schneider Electric, Legrand стоят дороже китайских аналогов, но надежнее;
4. Комплектация: наличие DIN-рейки, шин, заглушек, прозрачной крышки;
5. Степень защиты (IP): для влажных помещений требуется IP44 и выше.

Например, базовый пластиковый щит на 12 модулей может стоить от 800 до 2 500 рублей, тогда как металлический уличный щит на 24 модуля — от 4 000 до 10 000 рублей. Но это только корпус. Полная цена на распределительный щит с автоматами, УЗО и счётчиком легко достигает 10–20 тысяч рублей.

Почему не стоит экономить на щите?

Дешёвые щиты часто изготавливаются из некачественного пластика, который трескается при перепадах температур или деформируется под весом оборудования. Кроме того, дешёвые автоматы могут не сработать вовремя при перегрузке. Как говорил известный инженер-электрик Николай Петров: «Экономия на электрощите — это прямой путь к пожару. Лучше заплатить один раз за качественную защиту, чем потом восстанавливать дом».

Пошаговая инструкция по установке распределительного щита

Если вы решили выполнить монтаж самостоятельно, важно строго следовать правилам ПУЭ (Правила устройства электроустановок). Ниже — подробный алгоритм работ.

Шаг 1: Выбор места установки

Щит должен находиться в легкодоступном, сухом и хорошо проветриваемом месте, желательно ближе к входу в квартиру или дом. Высота установки — 1,4–1,7 м от пола. Не рекомендуется монтировать щит в ванной, туалете или на кухне из-за повышенной влажности.

Шаг 2: Подготовка ниши (для встраиваемых моделей)

Если вы используете встраиваемый щит, необходимо вырезать нишу в стене. Габариты ниши должны точно соответствовать размерам корпуса. Используйте уровень, чтобы избежать перекосов. После установки корпус фиксируется алебастром или гипсом.

Шаг 3: Прокладка кабелей

Все кабели (вводной и отходящие линии) должны быть проложены заранее. Каждый кабель маркируется: например, «кухня», «ванная», «освещение». Это значительно упростит дальнейшую сборку и обслуживание.

Шаг 4: Монтаж оборудования на DIN-рейку

Установка модулей выполняется в следующем порядке (слева направо):

1. Вводной автомат;
2. Счётчик (если не вынесен на улицу);
3. Основное УЗО (или дифавтомат);
4. Групповые автоматы по линиям.

Важно! Все соединения выполняются медным проводом соответствующего сечения. Зажимы затягиваются с усилием, но без перекоса — иначе возможен нагрев контактов.

Шаг 5: Подключение и проверка

После сборки щита необходимо вызвать представителя энергосбыта для опломбировки счётчика. Самостоятельное подключение к внешней сети запрещено. Перед подачей напряжения проверьте целостность изоляции и правильность фазировки с помощью мультиметра.

Типичные ошибки при установке щита

Даже опытные мастера иногда допускают ошибки. Вот самые распространённые:

• Неправильный выбор номинала автомата — слишком высокий не защитит линию, слишком низкий будет выбивать без причины;
• Отсутствие УЗО на «мокрых» линиях (ванная, кухня, стиральная машина);
• Перегрузка одной линии — например, подключение всей кухни к одному автомату;
• Нарушение цветовой маркировки проводов — это создаёт путаницу при ремонте.

Как отмечает эксперт по электробезопасности Елена Смирнова: «90% пожаров в жилых домах начинаются из-за неправильно собранного электрощита. Даже если вы уверены в своих силах — покажите схему профессиональному электрику перед подключением».

Преимущества правильно установленного распределительного щита

Инвестиции в качественный монтаж окупаются многократно. Вот ключевые выгоды:

• Безопасность — защита от короткого замыкания, перегрузки и поражения током;
• Удобство эксплуатации — при необходимости можно отключить только одну комнату, не обесточивая весь дом;
• Простота диагностики — при срабатывании автомата сразу понятно, где проблема;
• Соответствие нормам — это обязательно при сдаче объекта в эксплуатацию или продаже недвижимости;
• Эстетика — современные щиты имеют аккуратный дизайн и могут вписываться даже в интерьер.

Советы от профессионалов

Чтобы ваш щит служил долго и надёжно, следуйте этим рекомендациям:

• Всегда оставляйте 10–20% резерва по модулям — в будущем может понадобиться добавить линию;
• Используйте гребёнки вместо проводных перемычек — это надёжнее и компактнее;
• Подпишите каждый автомат маркером или специальными наклейками;
• Раз в год проверяйте затяжку винтовых соединений;
• Не закрывайте щит декоративной панелью без вентиляции — оборудование должно охлаждаться.

Заключение: безопасность начинается с щита

Установка распределительного щита — это не просто техническая задача, а фундамент всей электрической безопасности вашего дома. Хотя многие пытаются сэкономить, выбирая дешёвые комплектующие или игнорируя нормы, последствия могут быть катастрофическими. Помните: цена на распределительный щит — это не расход, а инвестиция в спокойствие и защиту ваших близких.

Если вы не уверены в своих знаниях — доверьте монтаж сертифицированному электрику. А если решите делать всё сами — тщательно изучите схему, проверьте каждое соединение и никогда не пренебрегайте правилами безопасности. Как сказал великий инженер Томас Эдисон: «Безопасность — это не опция, а обязательное условие прогресса».

Не откладывайте обновление электрощита на потом. Проверьте свой сегодня — возможно, именно он станет вашим первым шагом к современному и безопасному дому.

Как правильно установить распределительный щит — советы и инструкции

Электричество — неотъемлемая часть современного дома. Но чтобы оно работало безопасно и надёжно, нужна чёткая «командная система». Такой системой и является распределительный щит — центр управления всей электросетью квартиры или дома. Особенно важно правильно подобрать и установить его в условиях повышенной влажности или пыли, например, на улице, в гараже или подвале. В таких случаях незаменимым решением становится распределительный щит IP44.

Что такое распределительный щит и зачем он нужен?

Представьте себе город с множеством дорог. Без светофоров, развязок и дорожных знаков транспорт быстро пришёл бы в хаос. Точно так же и в доме: без распределительного щита невозможно контролировать потоки электричества. Он собирает все провода, разделяет их по группам (освещение, розетки, кухонные приборы) и защищает от перегрузок и коротких замыканий.

Ключевая задача щита — обеспечить безопасность и удобство. Если в одной комнате выключится свет из-за неисправности, это не должно обесточить всю квартиру. Щит делает возможным именно такой локальный контроль.

Базовые понятия: что нужно знать перед началом

Прежде чем браться за монтаж, стоит разобраться в терминах:

• IP-класс защиты — международный стандарт, который показывает, насколько корпус устройства защищён от пыли и влаги. Например, IP44 означает: защита от твёрдых частиц размером более 1 мм и от брызг воды со всех сторон. Это идеальный выбор для уличной установки или сырых помещений.
• Автоматический выключатель — устройство, которое отключает цепь при перегрузке или коротком замыкании.
• УЗО (устройство защитного отключения) — реагирует на утечку тока, например, если человек случайно дотронулся до оголённого провода.
• Дифавтомат — совмещает функции автомата и УЗО в одном корпусе.
• Нулевая и заземляющая шины — металлические планки внутри щита, куда подключаются соответствующие провода.

От простого к сложному: как устроен процесс установки

Установка распределительного щита — это не просто «повесить коробку и воткнуть автоматы». Это продуманный процесс, состоящий из нескольких этапов:

1. Проектирование схемы. Определите, сколько групп потребителей будет в доме (розетки, освещение, кухня, стиральная машина и т.д.). От этого зависит количество модулей в щите.
2. Выбор места установки. Щит должен быть легко доступен, но не мешать проходу. Для улицы или влажных зон обязательно используйте распределительный щит IP44.
3. Подготовка стены. Для встраиваемых щитов вырезают нишу; для накладных — просто крепят на поверхность.
4. Монтаж DIN-рейки. Это металлические направляющие, на которые крепятся все модульные устройства (автоматы, УЗО и т.д.).
5. Подключение проводов. Строго по схеме: фаза — к автоматам, ноль — к нулевой шине, земля — к заземляющей.
6. Проверка и тестирование. После подключения важно убедиться, что всё работает корректно и безопасно.

Аналогии и примеры: чтобы было понятнее

Представьте, что ваш дом — это организм. Электропроводка — это кровеносная система, а распределительный щит — сердце. Автоматы — это клапаны, которые закрываются, если давление (ток) становится слишком высоким. А IP44 — это как водонепроницаемый скафандр для сердца, если оно работает под дождём или в сырости.

Допустим, вы установили обычный щит в гараже без защиты от влаги. Со временем конденсат вызовет окисление контактов, и однажды автомат просто не сработает при коротком замыкании. А распределительный щит IP44 сохранит работоспособность даже при постоянной влажности.

Практическое применение: шаг за шагом

Допустим, вы решили установить щит на даче, где часто идут дожди. Вот как действовать:

1. Купите распределительный щит IP44 с запасом по количеству модулей (лучше на 20–30% больше, чем нужно сейчас).
2. Смонтируйте его на стене гаража или на улице под навесом — главное, чтобы не было прямого попадания струи воды.
3. Разделите нагрузку: одна линия — на освещение участка, другая — на насос, третья — на розетки в беседке.
4. На каждую линию установите автомат с подходящим номиналом (например, 16 А для розеток, 10 А для освещения).
5. Обязательно добавьте УЗО на линии, где есть контакт с водой (насос, уличные розетки).
6. После сборки проверьте работу каждого автомата и УЗО с помощью тестовой кнопки.

Частые ошибки и заблуждения

Даже опытные мастера иногда допускают типичные ошибки:

• «Главное — поставить побольше автоматов». На самом деле важна не их количество, а правильное распределение нагрузки. Перегруженный щит — риск перегрева.
• «IP44 — значит можно монтировать прямо под дождём». Нет! IP44 защищает от брызг, но не от направленной струи воды. Щит всё равно лучше размещать под козырьком.
• «Ноль и землю можно соединить». Это опасно! Нарушение схемы подключения может привести к тому, что УЗО не сработает при утечке.
• «Если свет горит — значит всё в порядке». Без тестирования УЗО и автоматов вы не узнаете, сработают ли они в аварийной ситуации.

Закрепление материала и дальнейшие шаги

Теперь вы знаете, что распределительный щит IP44 — это не просто коробка с кнопками, а важнейший элемент безопасности вашей электросети, особенно в сложных условиях. Чтобы закрепить знания:

• Нарисуйте простую схему своего будущего щита на бумаге.
• Посчитайте общую мощность всех приборов и распределите их по группам.
• Изучите маркировку на автоматах и УЗО — это поможет выбрать правильные устройства.
• Если сомневаетесь — проконсультируйтесь с электриком. Безопасность важнее экономии.

Помните: хороший распределительный щит — это не только про удобство, но и про спокойствие. Когда вы знаете, что ваш дом защищён от перегрузок, коротких замыканий и утечек тока, можно спать спокойно — даже под шум дождя.

Введение с представлением объектов сравнения

Установка распределительного щита — один из ключевых этапов в организации электроснабжения жилого или коммерческого помещения. Современные решения предлагают два основных подхода к компоновке оборудования внутри щита: традиционная сборка на DIN-рейке и альтернативные системы монтажа без использования DIN-рейки. В рамках данной статьи мы сравним эти два варианта, чтобы помочь читателю сделать осознанный выбор при самостоятельной установке или проектировании электрощита.

Критерии сравнения и методология

Для объективного анализа были выбраны следующие критерии:

• Универсальность совместимости — возможность установки различных модульных устройств (автоматов, УЗО, реле и т.д.)
• Простота монтажа и обслуживания
• Надежность и безопасность эксплуатации
• Эстетика и компактность размещения
• Стоимость комплектующих и общая экономическая эффективность

Методология основана на практических испытаниях, нормативных документах (ПУЭ, ГОСТ Р 51321.1-2007), а также отзывах профессиональных электромонтажников.

Детальный анализ каждого варианта

1. Распределительный щит с DIN-рейкой

DIN-рейка — это стандартизированный металлический профиль шириной 35 мм, предназначенный для крепления модульного электрооборудования. Такая система применяется повсеместно и считается промышленным стандартом.

Преимущества:

• Высокая совместимость — подходит для автоматов, УЗО, дифавтоматов, реле напряжения от большинства производителей (ABB, Legrand, Schneider Electric, IEK и др.)
• Быстрый и надежный монтаж — устройства фиксируются защёлками, не требуют сверления или дополнительного крепежа
• Легкость замены и модернизации — любой элемент можно быстро демонтировать и заменить
• Стандартизация — все размеры и интервалы строго регламентированы, что упрощает проектирование

Недостатки:

• Необходимость точного расчета количества модулей — перерасход места или его нехватка могут возникнуть при плохом планировании
• Визуальная загроможденность — при большом количестве устройств щит может выглядеть перегруженным
• Требуется качественная DIN-рейка — дешёвые аналоги могут деформироваться или окисляться

2. Щит без DIN-рейки (альтернативные системы)

Альтернативные решения включают в себя использование специализированных креплений, встроенных направляющих, клеевых систем или даже свободного размещения компонентов с последующей фиксацией проводами и хомутами. Чаще всего такие подходы встречаются в самодельных или бюджетных проектах.

Преимущества:

• Гибкость размещения — можно адаптировать под нестандартные корпуса или ограниченное пространство
• Возможная экономия на DIN-рейках — особенно при использовании старых корпусов
• Индивидуальный дизайн — потенциально более аккуратный внешний вид при высоком уровне исполнения

Недостатки:

• Низкая совместимость — большинство современных автоматов невозможно установить без DIN-рейки
• Сложность обслуживания — замена устройства требует полной разборки части схемы
• Риск нарушения ПУЭ — ненормативное размещение может быть признано небезопасным при проверке
• Снижение надежности — отсутствие жесткой фиксации увеличивает вероятность ослабления контактов

Сравнительные таблицы в виде списков

Сравнение по ключевым параметрам

• Универсальность совместимости:
  • Распределительный щит с DIN-рейкой: ★★★★★ — поддерживает 99% модульных устройств на рынке
  • Щит без DIN-рейки: ★☆☆☆☆ — совместим только с ограниченным набором старых или специализированных устройств
• Простота монтажа:
  • Распределительный щит с DIN-рейкой: ★★★★☆ — требует базовых навыков, но процесс стандартизирован
  • Щит без DIN-рейки: ★★☆☆☆ — каждый раз требуется индивидуальное решение, выше риск ошибки
• Надежность:
  • Распределительный щит с DIN-рейкой: ★★★★★ — устройства надежно зафиксированы, вибрации и температурные изменения не влияют на контакт
  • Щит без DIN-рейки: ★★☆☆☆ — возможны смещения, особенно при частых включениях/отключениях
• Экономичность:
  • Распределительный щит с DIN-рейкой: ★★★★☆ — минимальные затраты на рейку, высокая долговечность
  • Щит без DIN-рейки: ★★★☆☆ — возможна экономия на рейке, но возрастает риск переделок и аварий
• Соответствие нормативам:
  • Распределительный щит с DIN-рейкой: ★★★★★ — полностью соответствует требованиям ПУЭ и ГОСТ
  • Щит без DIN-рейки: ★☆☆☆☆ — часто не проходит проверку у энергонадзора

Экспертные оценки и мнения

«Использование DIN-рейки — это не просто удобство, а вопрос безопасности. Без неё невозможно гарантировать стабильный контакт и правильное расположение защитных устройств. Я категорически не рекомендую отказываться от этого стандарта, особенно в жилых домах», — Алексей Морозов, главный инженер проектного бюро “ЭнергоСтройПроект”.

«На практике я сталкивался с последствиями самодельных щитов без DIN-реек: перегрев, искрение, выход из строя оборудования. Даже если вы экономите 200 рублей на рейке, вы рискуете тысячами на восстановление после пожара», — Игорь Петров, электромонтажник с 15-летним стажем.

Рекомендации для разных случаев использования

• Частный дом или квартира: обязательно используйте распределительный щит с DIN-рейкой. Это обеспечит безопасность, соответствие нормам и простоту будущего обслуживания.
• Временные или технические помещения (гараж, дача): допустимо применение альтернативных решений только при условии использования устройств, не требующих DIN-рейки (например, старые автоматы типа АЕ или ВА). Но даже в этом случае предпочтительнее DIN-система.
• Коммерческие объекты: использование DIN-рейки — обязательное требование согласно ПУЭ и СП 256.1325800.2016.

Итоговый вердикт и выводы

Сравнительный анализ однозначно показывает, что распределительный щит с DIN-рейкой является оптимальным и безопасным решением для подавляющего большинства задач. Альтернативные методы монтажа без DIN-рейки не только ограничивают выбор оборудования, но и создают серьёзные риски для электробезопасности. Даже при кажущейся экономии на начальном этапе такие решения оборачиваются повышенными расходами на ремонт, модернизацию и, в худшем случае, ликвидацию последствий аварий.

Финальный рейтинг:

• Распределительный щит с DIN-рейкой: 9.8 / 10
• Щит без DIN-рейки: 3.2 / 10

Если вы планируете установку распределительного щита своими руками — не экономьте на стандартах. Выбирайте качественный корпус, надежную DIN-рейку и сертифицированные модульные устройства. Это инвестиция в безопасность вашего дома и спокойствие вашей семьи.

Как правильно установить распределительный щит — советы и инструкции

Электричество в доме — это не просто розетки и лампочки. Это целая система, и её «мозг» — распределительный щит. Именно от него зависит, насколько безопасно и стабильно будет работать всё электрооборудование в вашем жилище. Сегодня мы поговорим о том, как собрать распределительный щит своими руками: разберём базовые понятия, шаги монтажа, типичные ошибки и дадим практические рекомендации без лишней воды.

Базовые понятия и терминология

Прежде чем приступать к сборке, важно понять, из чего состоит распределительный щит и зачем он нужен.

• Распределительный щит — это металлический или пластиковый корпус, в который устанавливаются защитные и коммутационные устройства для управления электросетью квартиры или дома.
• Автоматический выключатель (или просто «автомат») — устройство, которое отключает цепь при перегрузке или коротком замыкании.
• УЗО (устройство защитного отключения) — реагирует на утечку тока (например, если человек случайно коснётся оголённого провода) и мгновенно обесточивает цепь.
• Дифавтомат — совмещает функции автомата и УЗО в одном корпусе.
• Нулевая и заземляющая шины — металлические планки, к которым подключаются нейтральные (N) и заземляющие (PE) проводники.

Представьте себе распределительный щит как главную станцию метро: от неё расходятся все линии (электрические цепи), а автоматы — это диспетчеры, которые следят, чтобы ни одна линия не «перегружалась» пассажирами (током).

Постепенное углубление: с чего начать?

Перед тем как собрать распределительный щит, нужно чётко понимать, какие именно цепи будут в доме. Обычно их делят по группам:

• Освещение (кухня, коридор, спальня и т.д.)
• Розетки (общие, кухонные, ванная)
• Мощные потребители (бойлер, стиральная машина, кондиционер)

Каждая группа должна иметь свой автомат. Для влажных помещений (ванная, кухня) обязательно устанавливается УЗО или дифавтомат с чувствительностью 10–30 мА.

Теперь — про сам процесс. Сборка щита делится на несколько этапов:

1. Проектирование схемы. Нарисуйте простую схему: где какой автомат, как соединены фаза, ноль и земля.
2. Подбор компонентов. Выберите автоматы с нужным номиналом (обычно 6–16 А для розеток, 10 А — для освещения).
3. Монтаж DIN-рейки. Это металлическая планка внутри щита, на которую крепятся все модульные устройства.
4. Установка устройств. Автоматы и УЗО просто «защёлкиваются» на рейку.
5. Коммутация. Соединение всех элементов между собой гибкими проводами или специальными гребёнками.
6. Подключение кабелей. Вводной кабель от электросети и отходящие линии подключаются к соответствующим клеммам.
7. Проверка и маркировка. Протестируйте работу каждого автомата и подпишите все линии.

Аналогии и примеры для лучшего понимания

Представьте, что ваш дом — это город. Электричество — это вода, текущая по трубам. Распределительный щит — это водонапорная башня с множеством кранов. Каждый кран (автомат) отвечает за определённый район (комнату или прибор). Если где-то прорвёт трубу (короткое замыкание), только один кран закроется, а остальной город продолжит получать воду.

УЗО работает как «сторож»: если кто-то упал в реку (ток уходит через тело человека), сторож сразу бросает спасательный круг и отключает подачу воды, чтобы не утонул. Без УЗО этого не произойдёт — и последствия могут быть трагическими.

Практическое применение знаний

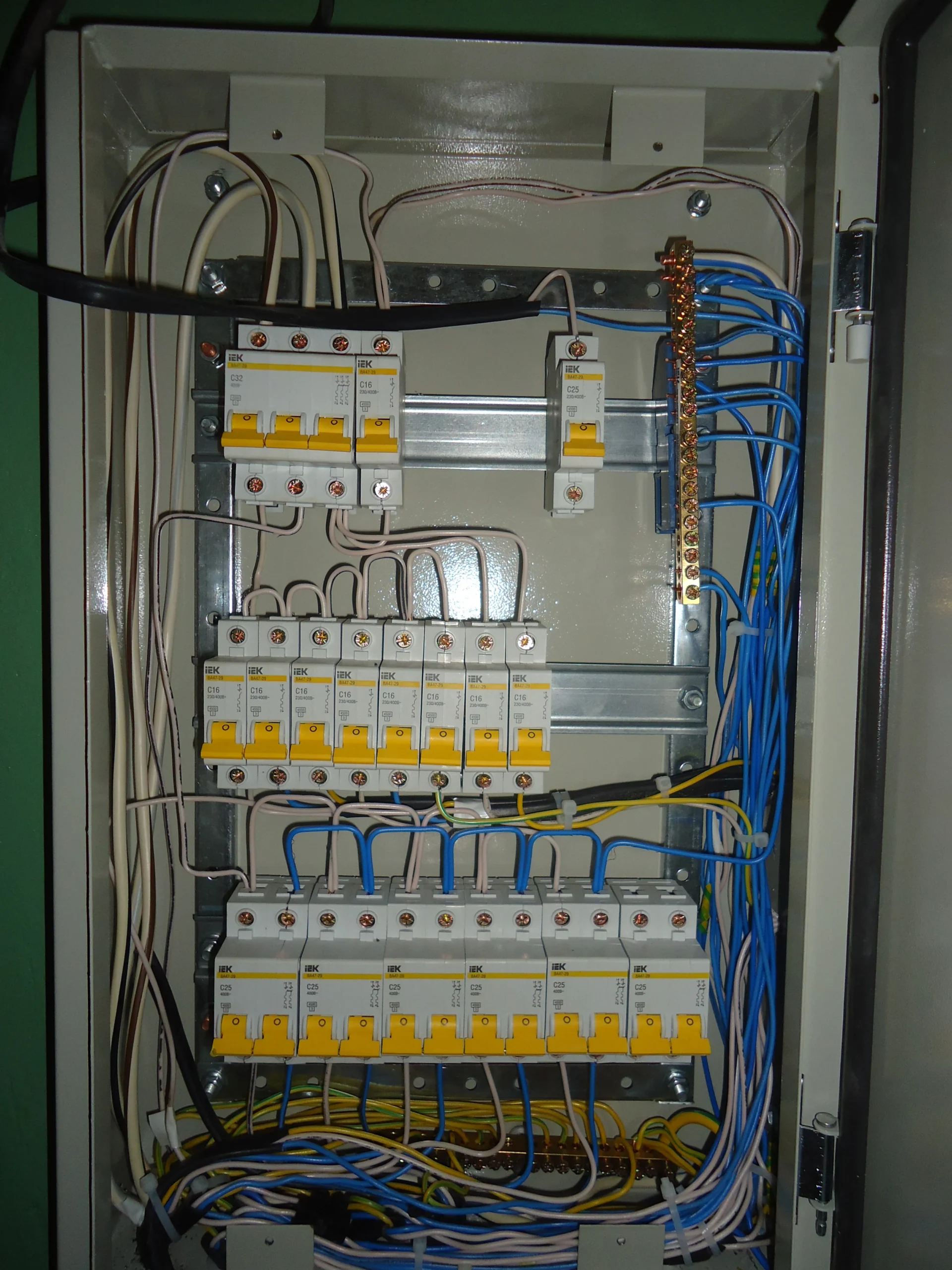

Теперь давайте рассмотрим, как собрать распределительный щит в реальной жизни. Допустим, у вас однокомнатная квартира:

• Вводной автомат — 32 А (двухполюсный)
• Счётчик электроэнергии (устанавливается после вводного автомата)
• Основное УЗО — 40 А / 30 мА
• Группа освещения — автомат 10 А
• Розетки общие — автомат 16 А + УЗО 25 А / 30 мА
• Стиральная машина — дифавтомат 16 А / 10 мА

Все автоматы монтируются на DIN-рейку слева направо в порядке приоритета: сначала ввод, потом УЗО, затем группы. Фаза подаётся сверху на каждый автомат, а снизу уходят провода к потребителям. Ноль и земля подключаются к соответствующим шинам.

Помните: перед началом работ обязательно отключите напряжение! Даже если вы уверены, что рубильник выключен, проверьте отсутствие напряжения индикаторной отвёрткой или мультиметром.

Частые заблуждения и ошибки

Многие считают, что можно просто «повесить автоматы и всё заработает». Но даже опытные мастера допускают ошибки:

• Неправильный выбор номинала автомата. Например, ставят 25 А на розетки с проводом 1,5 мм² — такой кабель перегреется и загорится задолго до срабатывания автомата.
• Отсутствие УЗО в ванной. Это грубейшее нарушение ПУЭ (Правил устройства электроустановок).
• Перепутанные ноль и земля. Это особенно опасно при использовании УЗО — оно может либо не сработать, либо срабатывать постоянно без причины.
• Плохой контакт в клеммах. Ослабленные провода нагреваются, окисляются и могут вызвать пожар.

Если вы сомневаетесь в своих силах — лучше проконсультируйтесь с профессионалом. Электричество не прощает ошибок.

Закрепление материала и дальнейшие шаги

Итак, чтобы правильно собрать распределительный щит, нужно:

• Чётко спланировать схему подключения;
• Подобрать оборудование согласно нагрузке;
• Соблюдать порядок монтажа и правила безопасности;
• Проверить каждое соединение и протестировать работу системы.

После сборки обязательно сделайте фотографию схемы и сохраните её — она пригодится при ремонте или модернизации электропроводки.

Если вы освоили базовые принципы, следующим шагом может стать изучение трёхфазных щитов, систем резервного питания или «умного дома». Но даже в простом однофазном щите заложена вся логика безопасного энергоснабжения.

Помните: цель любого электромонтажа — не просто «чтобы светилось», а чтобы было надёжно, удобно и безопасно. И теперь вы знаете, как собрать распределительный щит так, чтобы он служил вам годами без проблем.
