Разводка электричества: пошаговое руководство и советы

Как правильно сделать разводку электричества — проверенные советы без рекламы

Разводка электрики в доме — это не просто прокладка проводов от щитка к розеткам. Это сложный инженерный процесс, от которого зависит безопасность, комфорт и долговечность всей электрической системы жилья. Многие домовладельцы недооценивают важность грамотного проектирования и монтажа, полагаясь на «опыт соседа» или видео из интернета. Однако даже небольшая ошибка может привести к короткому замыканию, перегреву проводки или пожару. В этой статье мы подробно разберём, как правильно выполнить разводку электрики в доме, какие нормы соблюдать, а также выявим типичные ошибки, которых легко избежать при правильном подходе.

Что такое разводка электрики и зачем она нужна?

Разводка электрики в доме — это система распределения электрической энергии от вводного щитка до всех потребителей: освещения, розеток, бытовой техники и других устройств. Её цель — обеспечить равномерную, безопасную и надёжную подачу тока ко всем точкам использования. Без правильно спроектированной схемы невозможно добиться стабильной работы оборудования и предотвратить аварийные ситуации.

Существует два основных типа разводки:

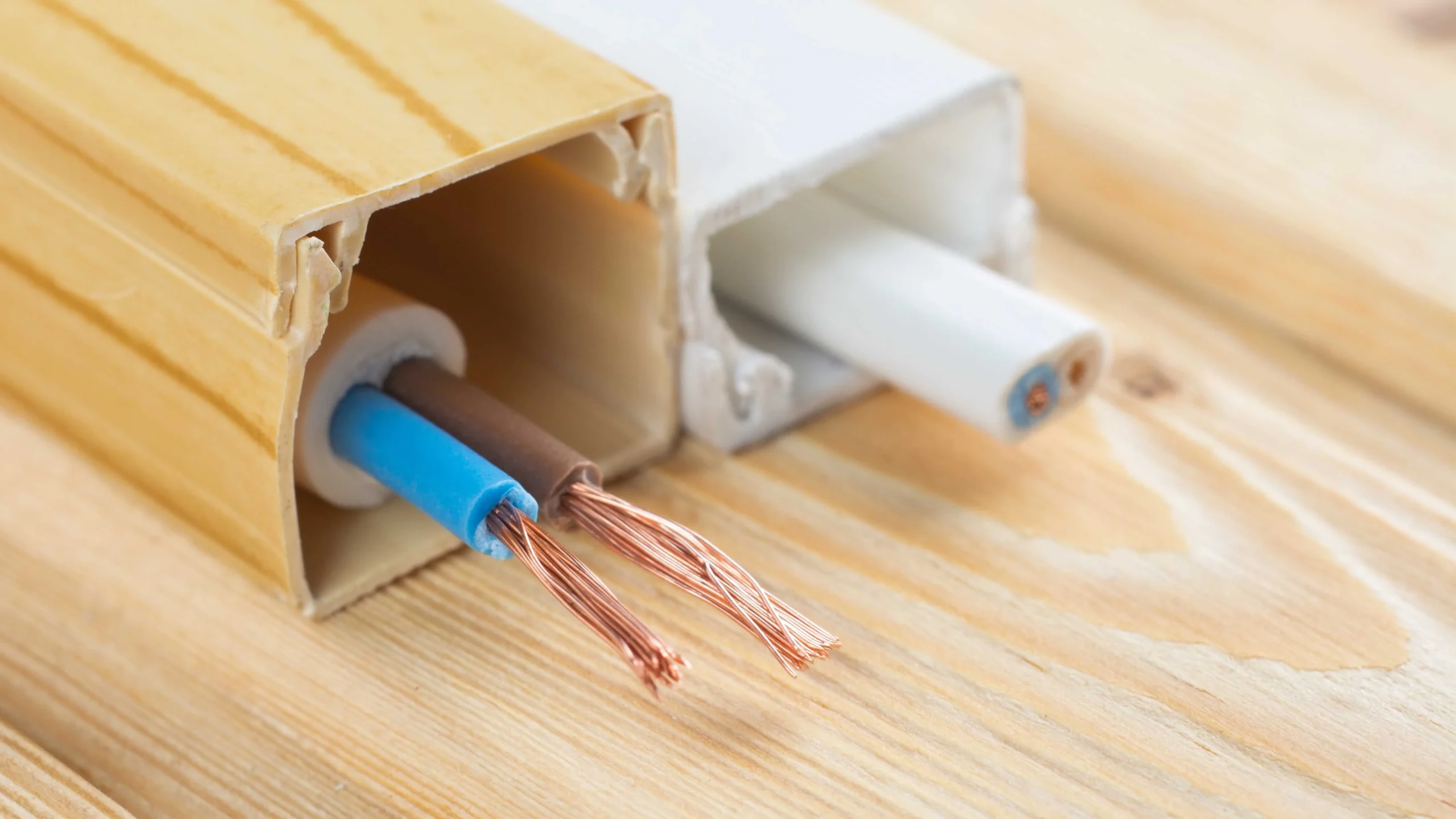

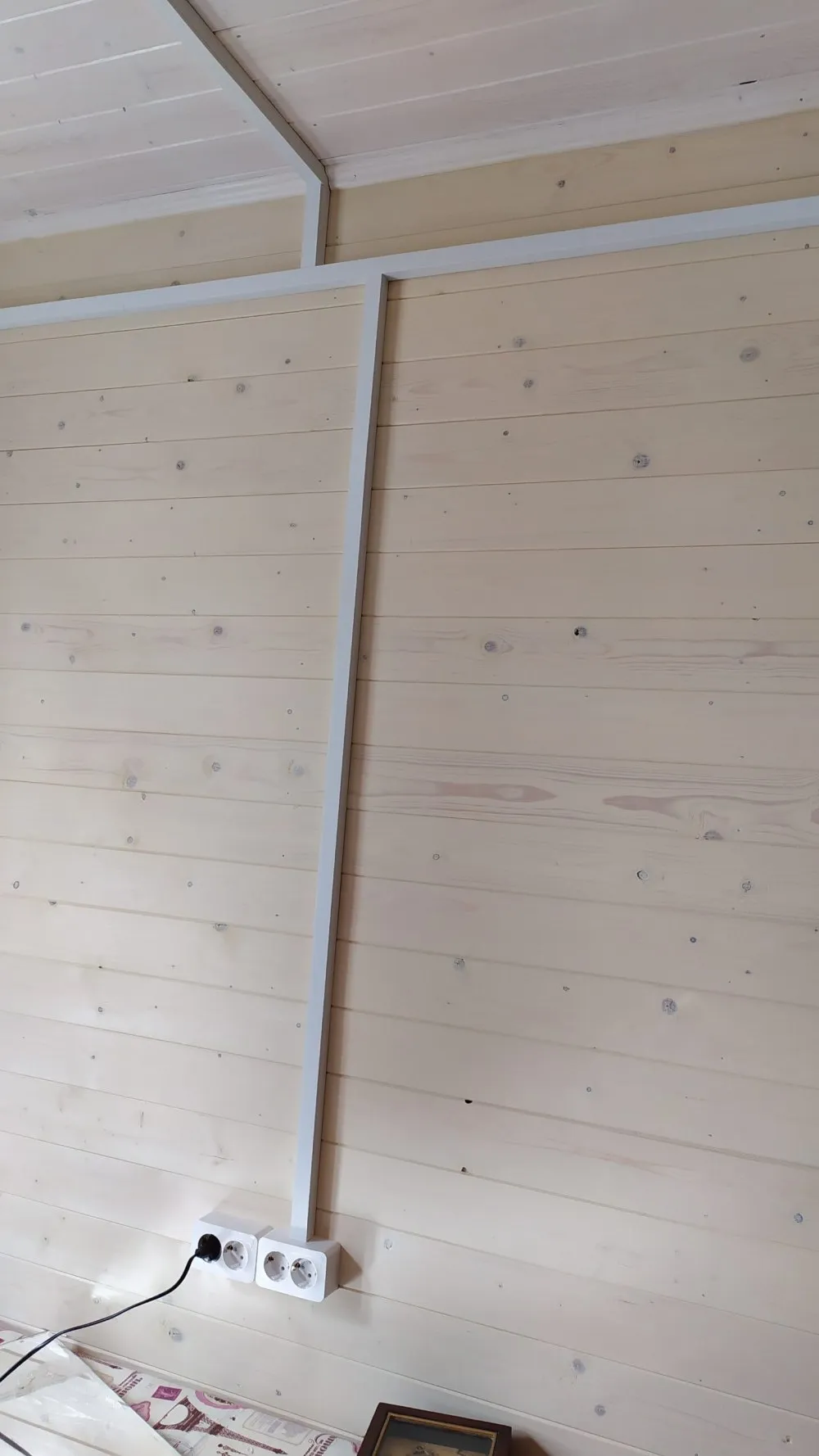

• Открытая — провода прокладываются по поверхности стен в кабель-каналах или гофре. Чаще используется в деревянных домах или при реконструкции старых зданий.
• Скрытая — кабели укладываются в штробы внутри стен и перекрытий. Это более эстетичный и современный вариант, но требует тщательного планирования.

Выбор метода зависит от типа строения, бюджета и требований безопасности. Однако вне зависимости от способа прокладки, главное — соблюдение ПУЭ (Правил устройства электроустановок) и других нормативных документов.

Основные этапы проектирования и монтажа

Грамотная разводка электрики в доме начинается задолго до первого удара перфоратором. Вот ключевые этапы, которые нельзя игнорировать:

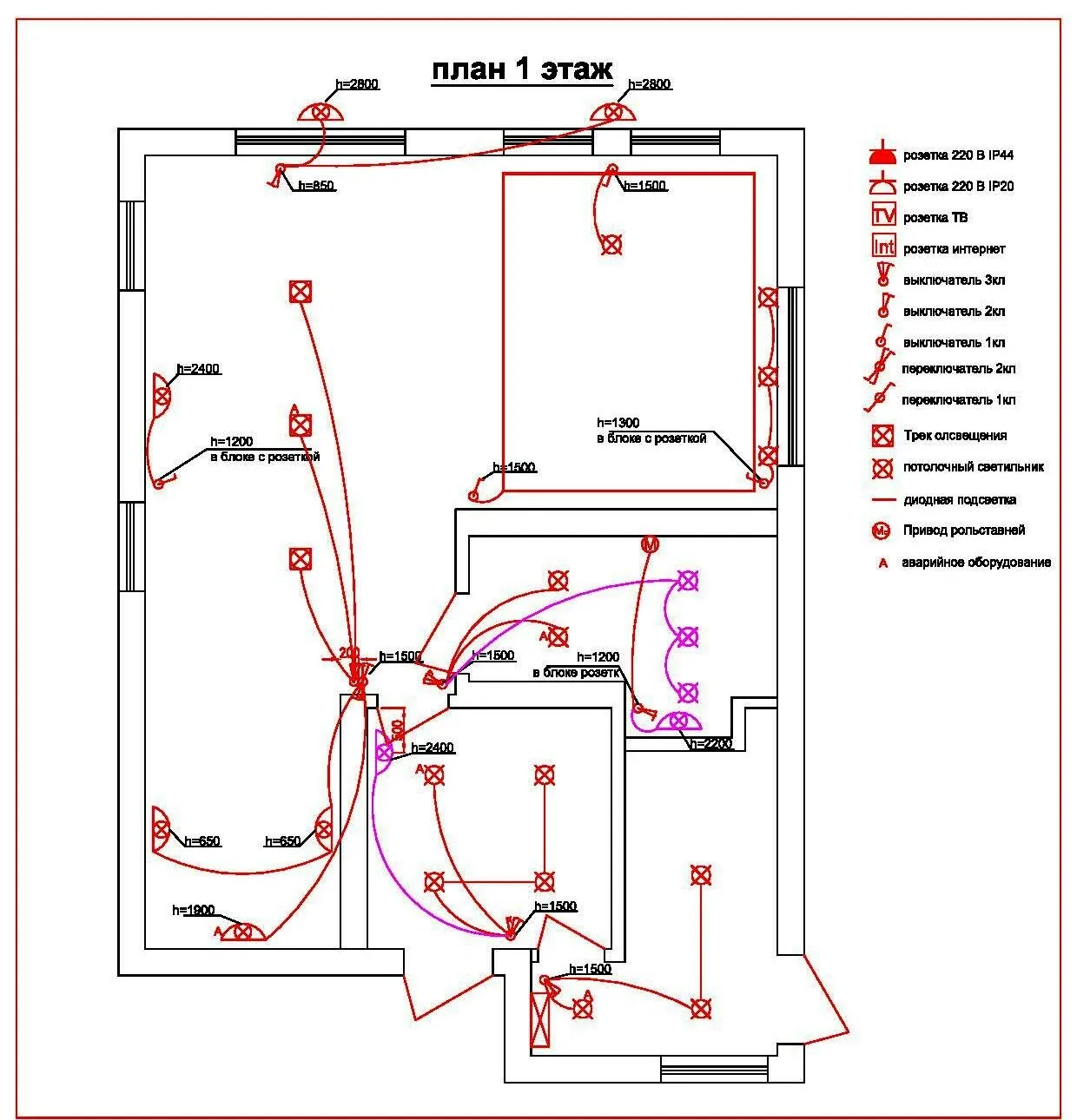

1. Составление плана помещений с указанием расположения мебели, бытовой техники и осветительных приборов.
2. Расчёт нагрузки по каждой группе потребителей. Например, кухня требует отдельной линии для плиты и посудомоечной машины.

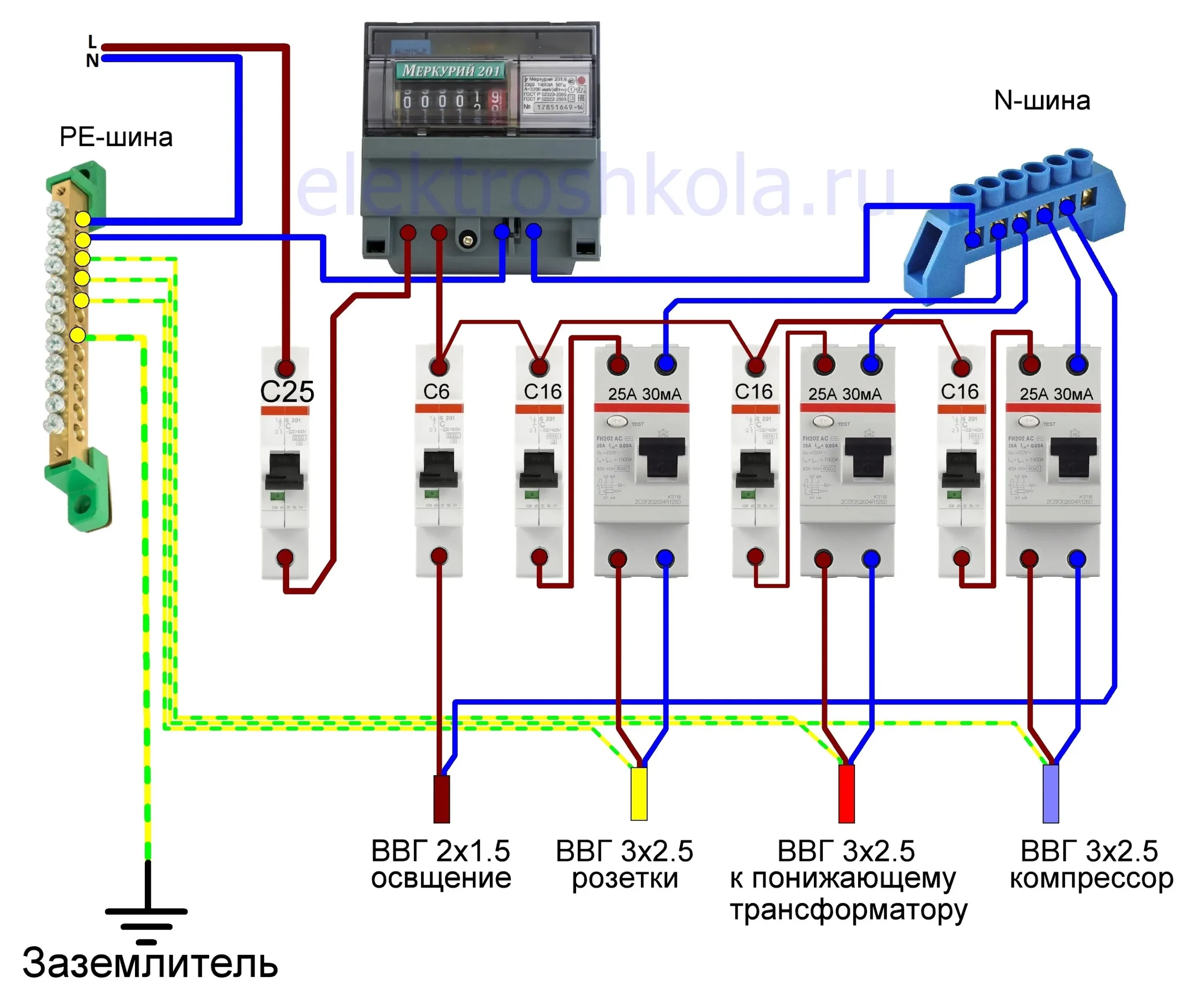

3. Разделение на группы (освещение, розетки, силовые линии) с установкой отдельных автоматов в щитке.
4. Подбор сечения кабеля в зависимости от мощности подключаемых устройств.
5. Прокладка трасс с учётом минимального количества поворотов и пересечений.
6. Монтаж распределительного щита и установка защитных устройств: УЗО, дифавтоматов, автоматических выключателей.

На этом этапе особенно важно не экономить на комплектующих. Дешёвые автоматы и кабели без сертификатов — прямой путь к аварии. Качество материалов напрямую влияет на безопасность вашей семьи.

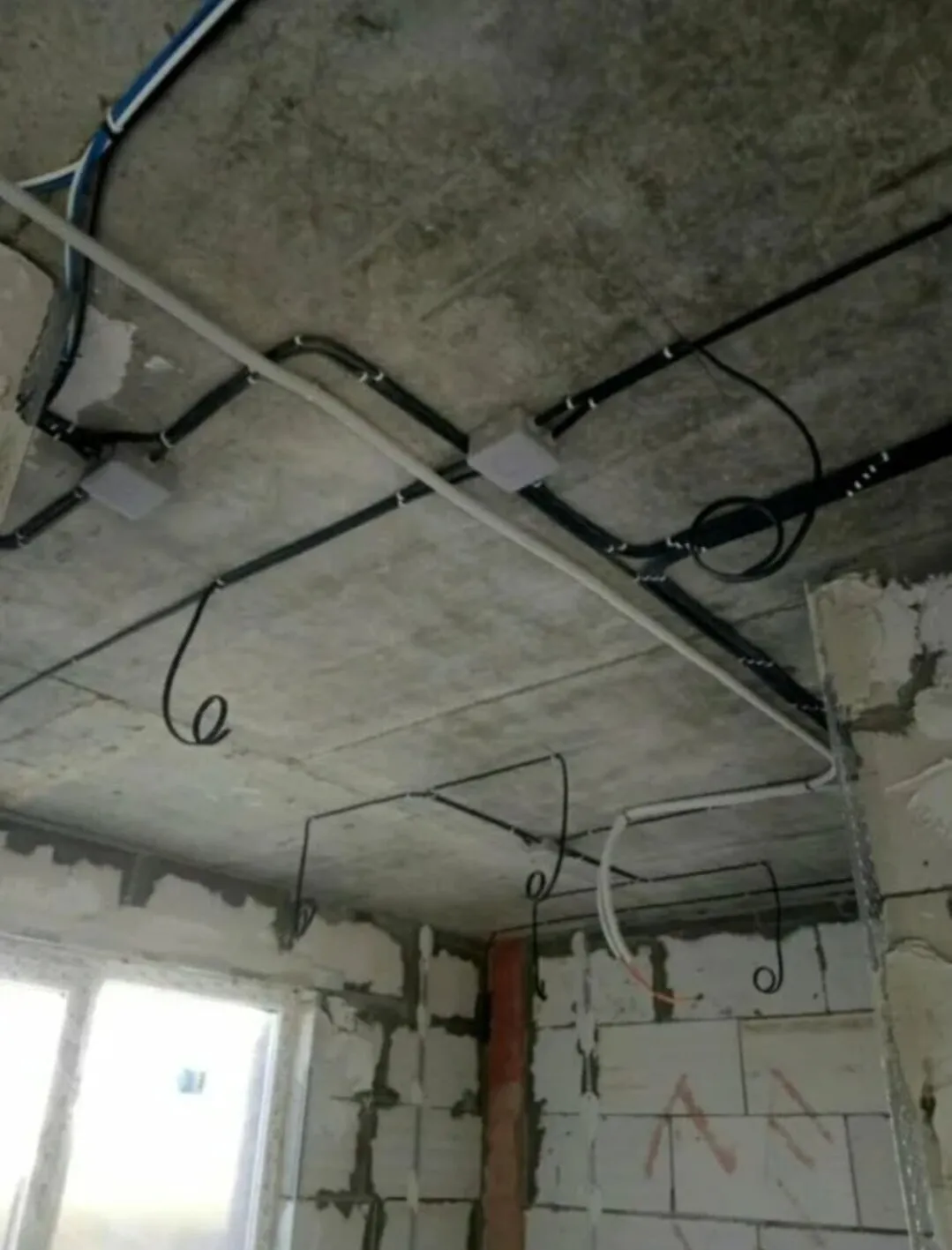

Практические рекомендации по прокладке кабелей

При выполнении скрытой разводки соблюдайте следующие правила:

• Штробы должны быть строго вертикальными или горизонтальными — это облегчит поиск проводки в будущем.
• Отступ от потолка или пола — не менее 15 см, от углов и дверных проёмов — не менее 10 см.
• Кабель укладывается в гофру только в деревянных домах или при повышенных требованиях пожарной безопасности.

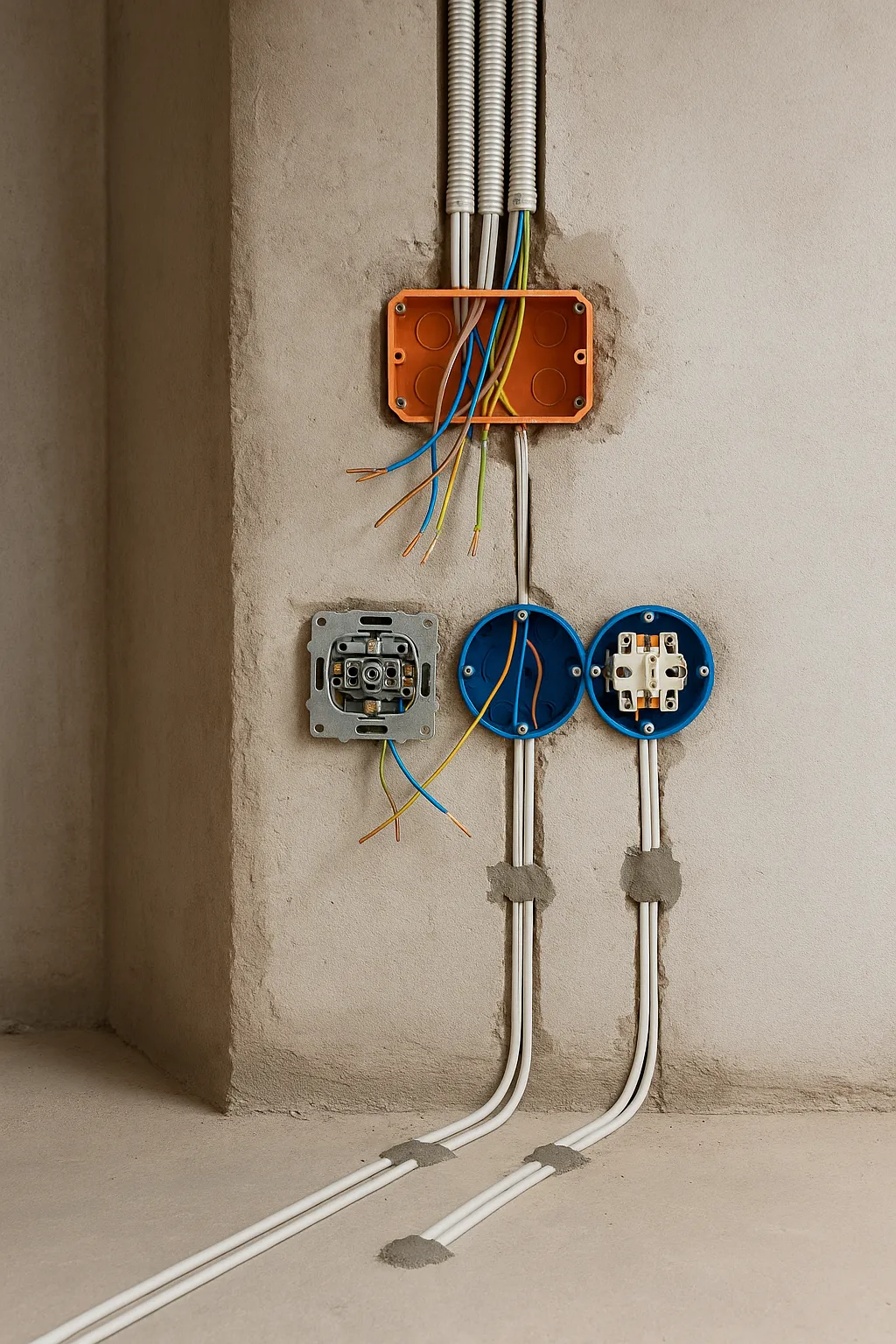

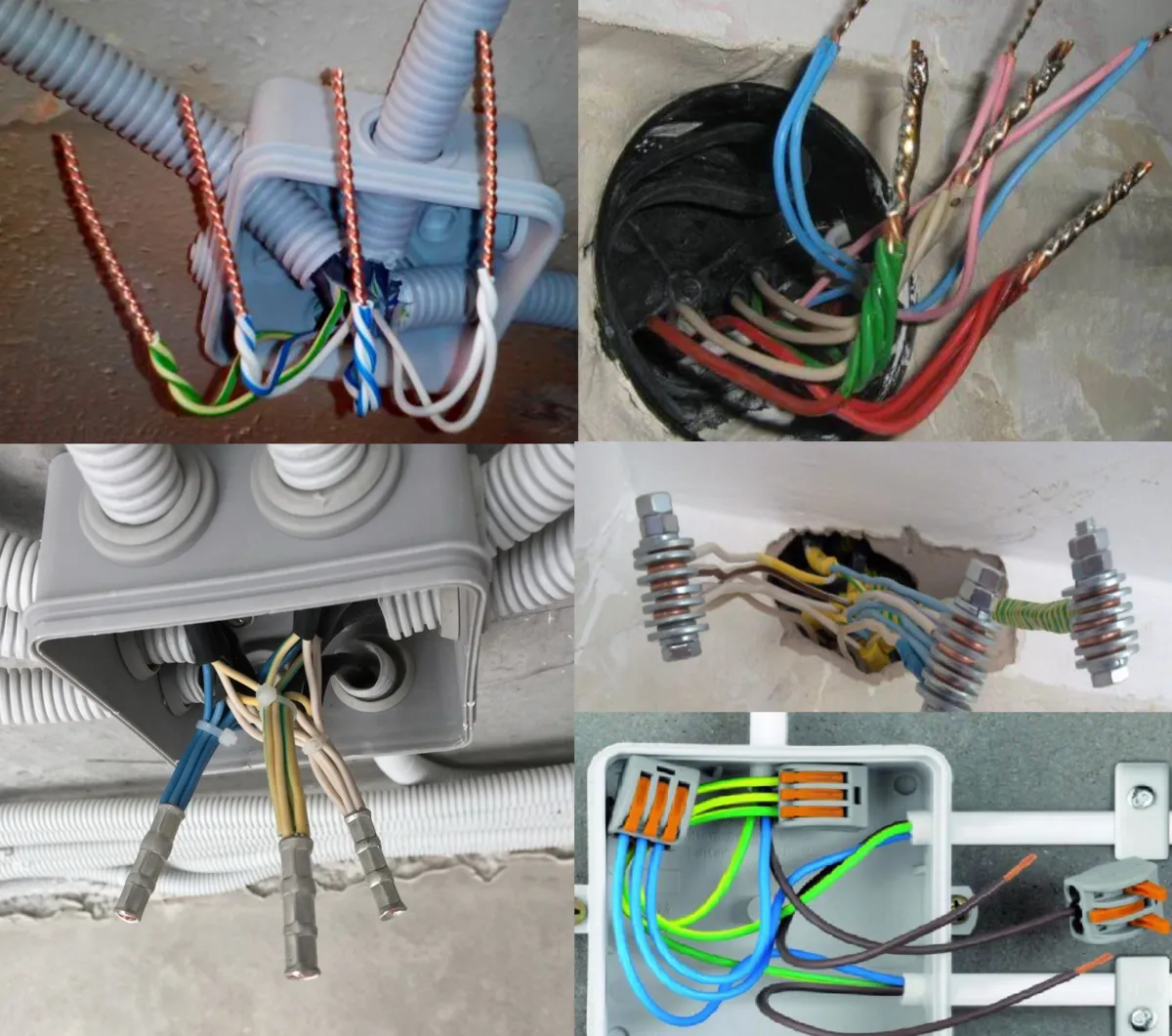

• Все соединения выполняются только в распределительных коробках — скрутки в штробах недопустимы.

Не забывайте маркировать провода на этапе монтажа: фаза (обычно коричневая), ноль (синий), заземление (жёлто-зелёный). Это упростит подключение и диагностику в будущем.

Типичные ошибки при самостоятельной разводке

Даже опытные мастера иногда допускают просчёты. Вот самые распространённые ошибки:

• Недооценка суммарной нагрузки — подключение нескольких мощных приборов к одной линии без учёта пикового потребления.
• Использование алюминиевого кабеля в новых сетях — он хрупкий, окисляется и запрещён в жилых помещениях по ПУЭ.

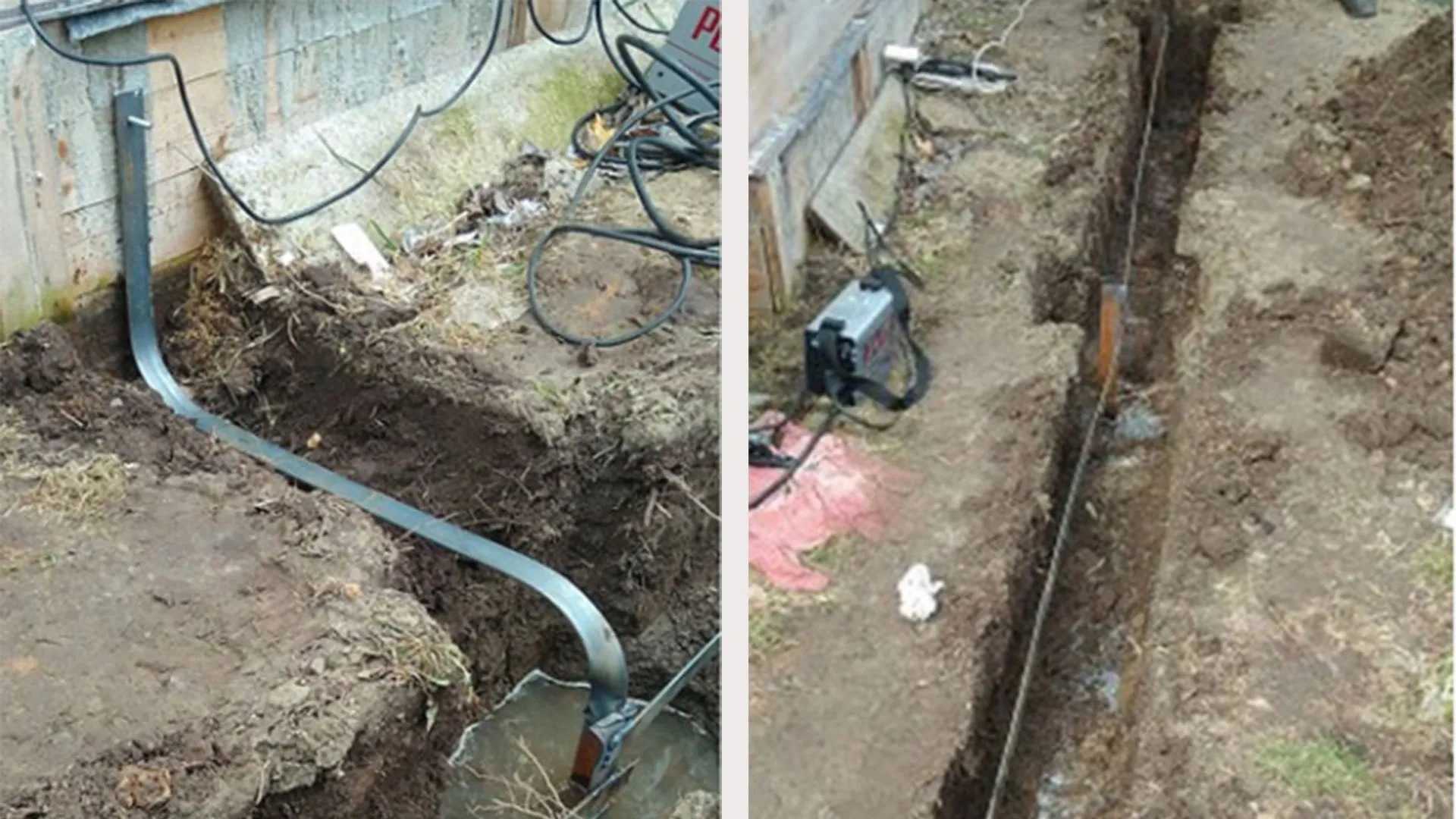

• Отсутствие заземления в частных домах — это критическая ошибка, особенно при наличии бойлера, стиральной машины или электроплиты.
• Монтаж без проекта — «на глаз» часто приводит к перерасходу материалов и неудобному расположению розеток.

Лучше потратить время на проектирование, чем потом переделывать всё заново.

Преимущества профессионального подхода

Хотя самостоятельная разводка электрики в доме кажется выгодной, доверие работы специалистам даёт неоспоримые преимущества:

• Соблюдение всех норм безопасности — снижение риска возгорания и поражения током.
• Оптимизация затрат — грамотный расчёт позволяет избежать перерасхода кабеля и лишних автоматов.
• Гарантия на работы — в случае проблем подрядчик обязан устранить дефекты.
• Быстрое подключение к сети — энергонадзор принимает объекты только при наличии акта проверки от лицензированной организации.

Экономия на электромонтаже — это риск, который редко оправдывает себя.

Цитаты экспертов: что говорят профессионалы?

Известный инженер-электрик и автор учебников по электробезопасности Сергей Соколов отмечает:

«Электричество не прощает ошибок. Даже одна неправильно подобранная автоматика может привести к трагедии. Поэтому проектирование должно быть первым шагом, а не послеthought».

А вот мнение главного инспектора одного из региональных энергонадзоров:

«В 70% случаев отказа в приёмке скрытых работ причина — отсутствие проектной документации или использование несертифицированных материалов. Не стоит рисковать ради сиюминутной экономии».

Наконец, цитата из классического справочника по электромонтажу:

«Хорошая разводка — невидимая разводка. Она работает без сбоев годами, не требуя вмешательства. А это возможно только при строгом следовании стандартам».

Полезные советы для домовладельцев

Если вы всё же решили делать часть работ самостоятельно, следуйте этим рекомендациям:

• Всегда отключайте питание перед началом любых работ — даже если уверены, что рубильник выключен.
• Используйте индикаторную отвёртку или мультиметр для проверки отсутствия напряжения.
• Делайте фото схемы разводки после завершения работ — это поможет при ремонте или перепланировке.
• Устанавливайте розетки на высоте 30–40 см от пола, выключатели — на уровне 90 см.
• Для ванных комнат и кухонь используйте только влагозащищённые розетки с классом IP44 и выше.

Помните: электрика — не та сфера, где стоит экспериментировать. Если сомневаетесь — вызовите специалиста.

Выбор кабеля и автоматики: на чём нельзя экономить

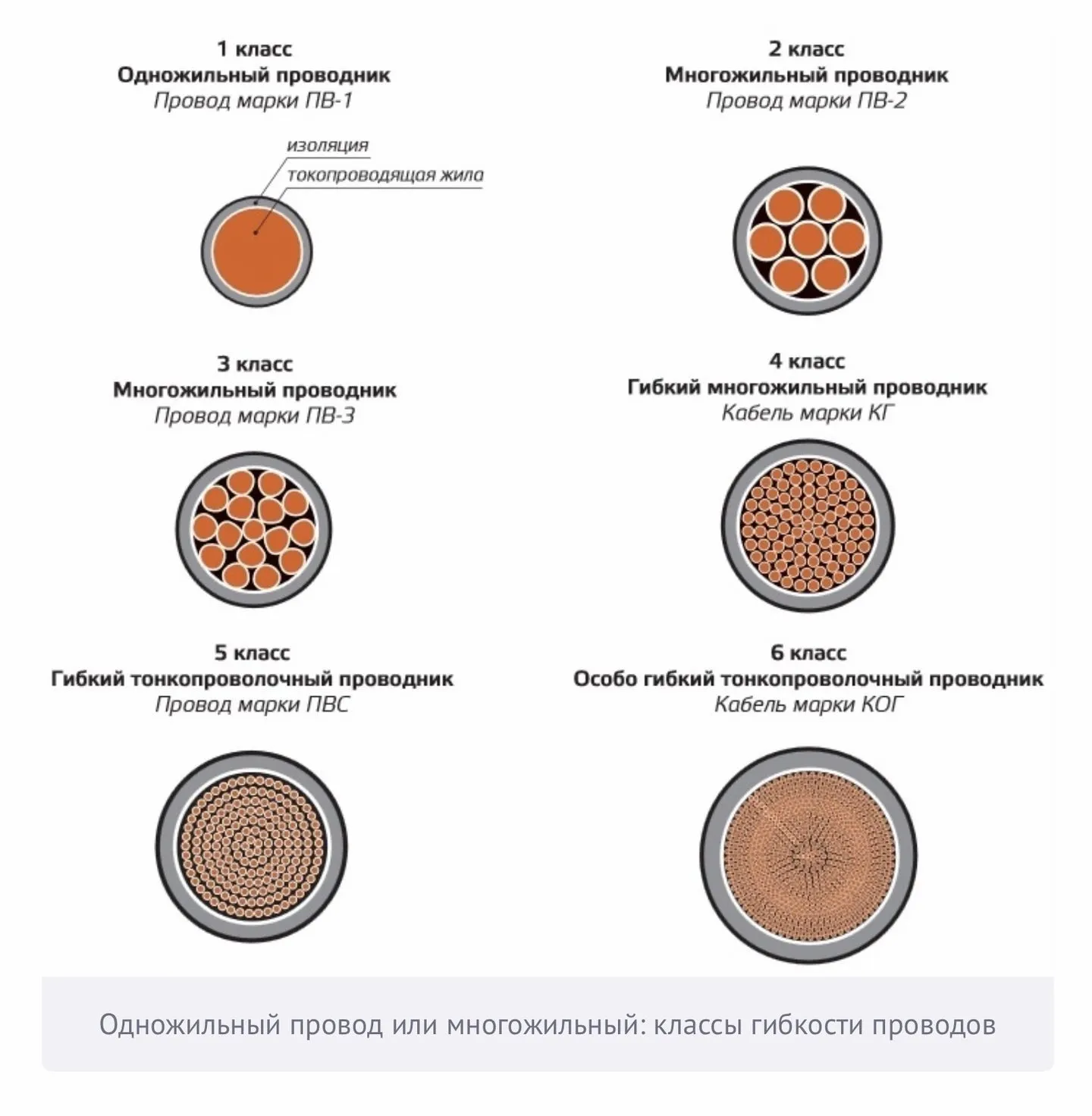

Для внутренней разводки в жилых помещениях рекомендуется использовать медный кабель марки ВВГнг-LS или NYM. Они не поддерживают горение и выделяют минимум дыма при нагреве. Сечение подбирается так:

• 1,5 мм² — для освещения;
• 2,5 мм² — для розеточных групп;
• 4–6 мм² — для электроплит, бойлеров, кондиционеров.

Автоматические выключатели должны соответствовать нагрузке: например, для линии 2,5 мм² ставится автомат на 16 А. УЗО с током утечки 30 мА обязательно на все влажные зоны и силовые линии.

Неправильный подбор автоматики — частая причина перегрева и возгорания проводки.

Заключение: безопасность начинается с проектирования

Разводка электрики в доме — это фундамент всей электрической системы. От её качества зависит не только удобство использования розеток и выключателей, но и жизнь и здоровье ваших близких. Не стоит полагаться на упрощённые советы из соцсетей или «дедовские методы». Лучше один раз вложить время и средства в качественный проект, чем потом сталкиваться с последствиями спешки и незнания.

Если вы планируете капитальный ремонт или строительство дома, обязательно закажите электропроект у сертифицированного специалиста. Это не расход, а инвестиция в безопасность и комфорт на десятилетия вперёд. И помните: настоящая экономия — это не дешёвые материалы, а отсутствие аварий и переделок.

Введение с представлением объектов сравнения

Разводка электричества в жилом помещении — один из ключевых этапов капитального ремонта или строительства. От правильности её выполнения зависит не только комфорт, но и безопасность всех проживающих. На сегодняшний день существует несколько основных подходов к проектированию и монтажу электропроводки. В данной статье мы сравним три наиболее распространённых варианта:

• Классическая радиальная (лучевая) схема разводки электричества
• Шлейфовая (петлевая) схема разводки
• Гибридная схема с применением распределительных коробок и шин

Каждый из этих подходов имеет свои особенности, преимущества и недостатки. Мы проведём объективный сравнительный анализ, чтобы помочь вам выбрать оптимальную схему разводки электричества под ваши задачи.

Критерии сравнения и методология

Для объективной оценки всех трёх типов разводки использовались следующие критерии:

• Безопасность эксплуатации — соответствие нормам ПУЭ и ГОСТ;
• Надёжность и долговечность — устойчивость к перегрузкам, коротким замыканиям;
• Простота монтажа и обслуживания — трудозатраты при установке и возможность диагностики;
• Гибкость модернизации — возможность добавления новых точек;
• Экономичность — расход материалов и общая стоимость работ.

Анализ основан на действующих нормативах, отзывах практикующих электромонтажников и рекомендациях профильных инженеров.

Детальный анализ каждого варианта

1. Радиальная (лучевая) схема разводки электричества

При радиальной схеме каждый потребитель (розетка, светильник, бытовой прибор) подключается отдельным кабелем к распределительному щиту. Это обеспечивает максимальную независимость линий.

• Преимущества:
  • Высокая безопасность — каждая линия защищена своим автоматом;
  • Лёгкая диагностика неисправностей;
  • Возможность полной изоляции одной линии без отключения остальных;
  • Идеальна для мощных приборов (электроплиты, бойлеры).
• Недостатки:
  • Высокий расход кабеля;
  • Необходимость большого количества автоматов в щитке;
  • Сложность и стоимость монтажа;
  • Ограниченное число линий при малом щитке.

2. Шлейфовая (петлевая) схема разводки

В шлейфовой схеме розетки или осветительные приборы соединяются последовательно одним кабелем. Часто используется в старых домах и при ограниченном бюджете.

• Преимущества:
  • Минимальный расход кабеля;
  • Простота монтажа;
  • Подходит для слаботочных групп (освещение, маломощные розетки).
• Недостатки:
  • Низкая надёжность — обрыв в одном месте отключает всю цепь;
  • Сложность поиска неисправностей;
  • Перегрузка первой точки при высоком потреблении;
  • Не соответствует современным требованиям ПУЭ для силовых линий.

3. Гибридная схема с распределительными коробками

Гибридный подход сочетает лучевые линии для мощных потребителей и шлейфовые — для маломощных. Распределительные коробки используются для разветвления линий в пределах комнаты.

• Преимущества:
  • Оптимальный баланс стоимости и надёжности;
  • Гибкость проектирования;
  • Соответствие ПУЭ при грамотной реализации;
  • Удобство обслуживания при доступных коробках.
• Недостатки:
  • Зависимость от качества соединений в коробках;
  • Риск скрытых неисправностей при плохом доступе к коробкам;
  • Требует тщательного планирования схемы.

Сравнительные таблицы в виде списков

Сравнение по безопасности

• Радиальная схема: высокая — каждая линия защищена индивидуально;
• Шлейфовая схема: низкая — риск перегрева и КЗ при перегрузке;
• Гибридная схема: средняя/высокая — зависит от реализации.

Сравнение по стоимости материалов

• Радиальная схема: высокая — до 40% больше кабеля;
• Шлейфовая схема: низкая — минимум проводов;
• Гибридная схема: умеренная — экономия за счёт комбинирования.

Сравнение по удобству обслуживания

• Радиальная схема: очень высокое — локализация проблем за секунды;
• Шлейфовая схема: низкое — необходимость прозвонки всей линии;
• Гибридная схема: среднее — зависит от доступности коробок.

Сравнение по соответствию нормам ПУЭ

• Радиальная схема: полное соответствие;
• Шлейфовая схема: частичное — допустима только для освещения и слаботочных линий;
• Гибридная схема: полное соответствие при соблюдении условий.

Экспертные оценки и мнения

«Радиальная схема разводки электричества — это золотой стандарт для современного жилья. Да, она дороже, но вы платите за безопасность и спокойствие. Особенно важно это в квартирах с детьми или частных домах с высокой нагрузкой», — Алексей Морозов, главный инженер проектного бюро «ЭнергоСтройПроект».

«Шлейфовая разводка — пережиток прошлого. Сегодня даже для освещения я рекомендую делать мини-лучи от щита или использовать качественные ответвления в коробках. Это снижает риски и упрощает будущую модернизацию», — Игорь Соколов, практикующий электромонтажник с 18-летним стажем.

«Гибридная схема — разумный компромисс. При грамотном проектировании она даёт до 90% надёжности радиальной системы при 70% стоимости. Главное — не экономить на соединениях и использовать WAGO или пайку, а не скрутки», — Елена Петрова, сертифицированный специалист по электробезопасности.

Рекомендации для разных случаев использования

• Новостройка или капитальный ремонт: выбирайте радиальную схему для всех силовых линий и гибридную — для освещения. Это обеспечит максимальную безопасность и долговечность.
• Бюджетный ремонт в квартире: используйте гибридную схему. Мощные приборы — отдельными линиями, остальное — через распределительные коробки с качественными соединениями.
• Дача или временное жильё: допустима шлейфовая схема для освещения и маломощных розеток, но только при условии установки УЗО и ограничения нагрузки.
• Частный дом площадью более 100 м²: обязательно делайте радиальную схему разводки электричества с разделением на зоны (кухня, спальни, хозблок).

Итоговый вердикт и выводы

Выбор оптимальной схемы разводки электричества зависит от множества факторов: бюджета, типа помещения, планируемой нагрузки и требований к безопасности. Однако можно выделить чёткие ориентиры:

• Радиальная схема получает оценку 9.5/10 за надёжность и безопасность, но 6/10 за стоимость.
• Шлейфовая схема — 4/10 в целом: приемлема только в ограниченных случаях.
• Гибридная схема — 8.5/10: лучший баланс для большинства реальных ситуаций.

Финальный совет: никогда не экономьте на проектировании. Даже простая схема разводки электричества, составленная заранее на бумаге или в программе, сэкономит время, деньги и нервы. А главное — убережёт от пожара и поражения током.

Помните: электричество не прощает ошибок. Доверяйте работу профессионалам или тщательно изучайте нормативы перед самостоятельным монтажом.

Введение с представлением объектов сравнения

Разводка электричества в квартире — один из ключевых этапов ремонта, от которого зависит не только комфорт проживания, но и безопасность всех жильцов. На рынке существует несколько подходов к проектированию и монтажу электросетей, каждый из которых имеет свои особенности, плюсы и минусы. В данной статье мы сравним три основных варианта:

1. Традиционная радиальная (лучевая) разводка
2. Шлейфовая (петлевая) разводка

Комбинированная система

Эти методы различаются по принципу подключения потребителей, уровню надежности, стоимости реализации и удобству обслуживания. Ниже вы найдете объективный сравнительный анализ без скрытых интересов и рекламы — только практические рекомендации и мнения экспертов.

Критерии сравнения и методология

Для объективной оценки каждого типа разводки электричества в квартире были выбраны следующие критерии:

• Надежность и безопасность — устойчивость к перегрузкам, коротким замыканиям и риск возгорания.
• Удобство обслуживания и ремонта — возможность локализовать неисправность и провести ремонт без отключения всей сети.
• Затраты на материалы и монтаж — стоимость кабеля, распределительных коробок, автоматики и трудозатраты.
• Гибкость при модернизации — насколько легко добавить новые розетки или перенести оборудование.
• Соответствие нормативам ПУЭ и СП — соответствие требованиям действующих правил устройства электроустановок.

Детальный анализ каждого варианта

1. Радиальная (лучевая) разводка

При радиальной схеме каждый потребитель или группа розеток подключается отдельным кабелем к распределительному щиту. Это наиболее современный и безопасный подход, особенно актуальный для квартир с высокой плотностью электроприборов.

Преимущества:

• Высокая надежность — отказ одного контура не влияет на остальные.
• Легкое обслуживание — неисправность локализуется быстро благодаря индивидуальным автоматам.
• Максимальная защита — каждый контур защищен УЗО или дифавтоматом.
• Соответствие современным стандартам — полностью соответствует требованиям ПУЭ.

Недостатки:

• Высокая стоимость — требуется больше кабеля и автоматики.
• Сложность монтажа — необходима тщательная планировка и большой объем штробления.
• Большой размер щита — требуется просторный электрощит для размещения всех автоматов.

2. Шлейфовая (петлевая) разводка

В шлейфовой схеме розетки соединяются последовательно друг за другом одним кабелем. Такой способ был популярен в советское время и до сих пор встречается в старом жилом фонде.

Преимущества:

• Экономия материалов — меньше кабеля и распределительных коробок.
• Простота монтажа — минимальное количество соединений и меньший объем работ.

Недостатки:

• Низкая надежность — обрыв в одном месте обесточивает всю цепь.
• Сложность диагностики — поиск неисправности требует проверки всех точек подключения.
• Перегрузка кабеля — при подключении мощных приборов возможен перегрев.
• Не соответствует современным нормам — не рекомендуется ПУЭ для новых объектов.

3. Комбинированная разводка

Комбинированный подход сочетает лучевую разводку для силовых групп (кухня, стиральная машина, кондиционер) и шлейфовую — для маломощных зон (освещение в коридоре, балконе).

Преимущества:

• Оптимальный баланс цены и качества — снижает затраты без ущерба для безопасности.
• Гибкость проектирования — можно адаптировать под конкретные нужды квартиры.
• Частичное соответствие нормам — критически важные зоны защищены по современным стандартам.

Недостатки:

• Сложность проектирования — требует профессионального подхода к разделению нагрузок.
• Риск ошибки при монтаже — неправильное распределение может привести к перегрузке.

Сравнительные таблицы в виде списков

Сравнение по надежности и безопасности

• Радиальная разводка: высокая надежность, полная изоляция контуров
• Шлейфовая разводка: низкая надежность, зависимость всех точек друг от друга
• Комбинированная разводка: средняя надежность, зависит от грамотного проектирования

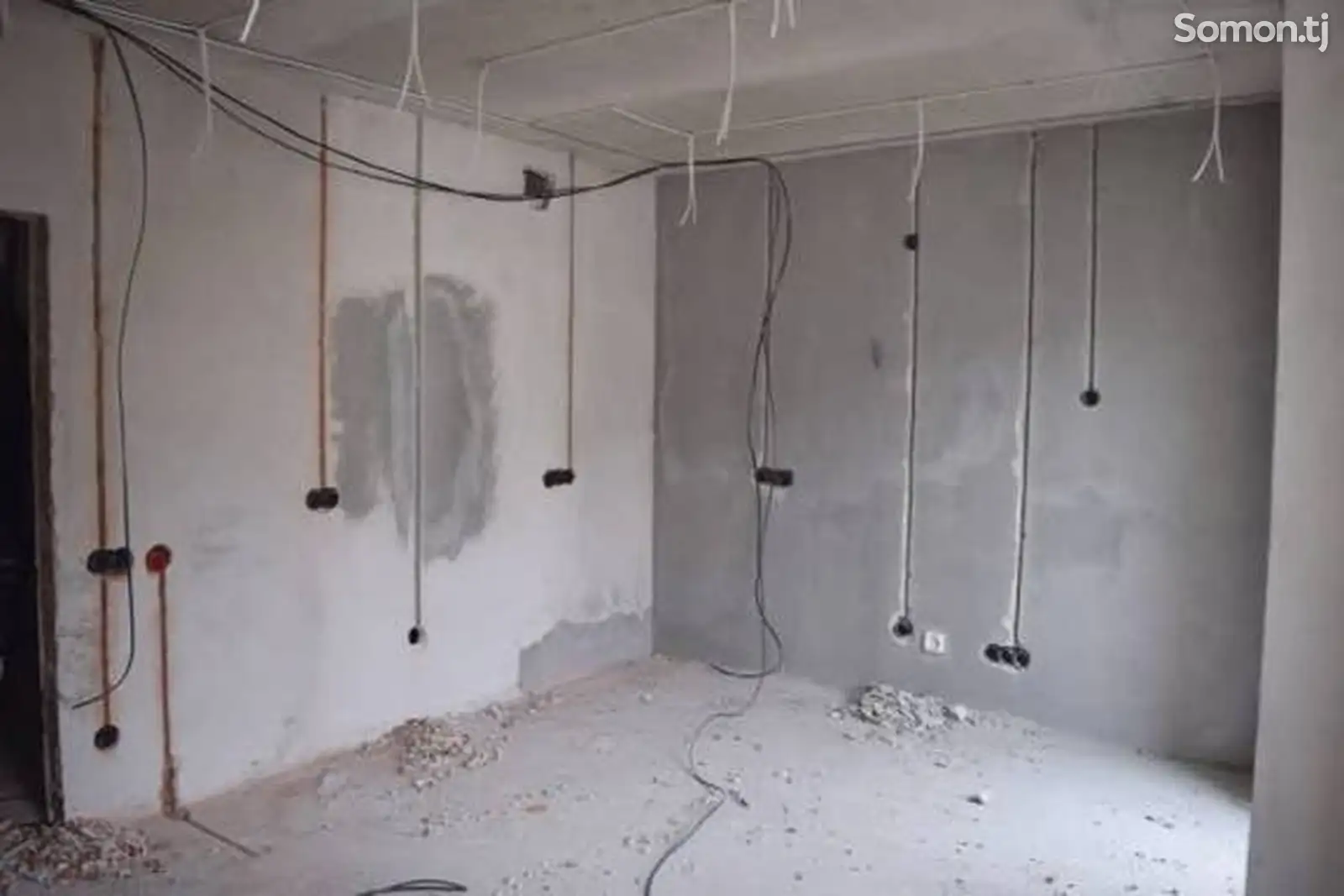

Сравнение по стоимости реализации

• Радиальная разводка: от ₽45 000 до ₽80 000+ в зависимости от площади
• Шлейфовая разводка: от ₽20 000 до ₽35 000
• Комбинированная разводка: от ₽30 000 до ₽55 000

Сравнение по удобству обслуживания

• Радиальная разводка: максимальное удобство — каждый контур автономен
• Шлейфовая разводка: минимальное удобство — диагностика занимает много времени
• Комбинированная разводка: умеренное удобство — зависит от зоны неисправности

Экспертные оценки и мнения

«Радиальная схема — это золотой стандарт современной электромонтажной практики. Да, она дороже, но экономия на безопасности — это всегда ложная экономия. Особенно в условиях, когда в квартире одновременно работают посудомоечная машина, духовой шкаф и кондиционер», — говорит Алексей Марков, инженер-электрик с 15-летним стажем.

«Шлейфовая разводка допустима только для освещения в нежилых помещениях, например, на балконе или в кладовке. Для розеток в жилых комнатах её использовать нельзя — это прямое нарушение ПУЭ-7», — подчеркивает Елена Кузнецова, сертифицированный проектировщик электросетей.

Рекомендации для разных случаев использования

Новостройка с чистовой отделкой

Выбирайте радиальную разводку. Вы получите максимальную безопасность и готовность к будущей модернизации. Особенно важно для кухни, ванной и спальни с техникой.

Вторичное жильё с капитальным ремонтом

Оптимальный выбор — комбинированная система. Выделите отдельные линии для кухни, стиральной машины и кондиционера, а остальное можно выполнить шлейфом с учетом ограничений по мощности.

Косметический ремонт без замены проводки

Если менять проводку нет возможности, не добавляйте новые розетки через удлинители. Лучше установите дополнительную группу от щита — даже одну новую линию значительно повысит безопасность.

Итоговый вердикт и выводы

При планировании разводки электричества в квартире важно помнить: главный критерий — не цена, а безопасность. Радиальная схема получает оценку 9.5/10 за надежность и соответствие нормам. Комбинированная — 7.5/10, как компромиссный вариант. Шлейфовая разводка — 4/10, допустима только в ограниченных случаях.

Если вы делаете ремонт «на годы вперёд», инвестируйте в качественную лучевую систему. Это не просто тренд — это ответственность за жизнь и здоровье вашей семьи. И помните: любая экономия на электромонтаже может обернуться не только финансовыми, но и человеческими потерями.

Как правильно сделать разводку электричества — проверенные советы без рекламы

Это руководство создано для тех, кто хочет самостоятельно выполнить электропроводку своими руками в квартире или частном доме. Мы не продвигаем бренды и не скрываем недостатки решений — только проверенные методы, типичные ошибки и практические рекомендации от опытного инструктора. Цель — безопасно и надёжно смонтировать электросеть, соответствующую нормам ПУЭ (Правила устройства электроустановок) и требованиям пожарной безопасности.

Необходимые инструменты и материалы

• Инструменты: индикаторная отвёртка, мультиметр, перфоратор с коронками, штроборез, строительный уровень, рулетка, кусачки, стриппер, пассатижи, отвёртки (плоские и крестовые), лазерный уровень (по желанию).
• Материалы: медный кабель ВВГнг-LS (сечение 1.5 мм² для освещения, 2.5 мм² для розеток, 4–6 мм² для мощных приборов), распределительные коробки, подрозетники, автоматы (10А, 16А, 20А, 25А), УЗО или дифавтоматы, гофрированная труба ПВХ (для скрытой проводки), алебастр или гипсовый раствор для фиксации кабеля в штробах.

Пошаговая инструкция по монтажу электропроводки своими руками

1. Составьте электрическую схему

   Начните с плана помещений. Отметьте все стационарные электроприборы (бойлер, кондиционер, плита), розетки, выключатели и светильники. Разделите нагрузку на группы: освещение, розетки кухни, розетки комнат, силовые линии. Каждая группа должна иметь отдельный автомат в щитке.

   Важно: Не объединяйте в одну группу розетки кухни и освещение спальни — это усложнит поиск неисправностей и повысит риск перегрузки.

   Пример: В трёхкомнатной квартире можно выделить 6 групп: освещение всех комнат, розетки гостиной, розетки спален, розетки кухни, бойлер + стиральная машина, кондиционер. Такое разделение упрощает эксплуатацию и обслуживание.

2. Рассчитайте сечение кабеля и номиналы автоматов

   Для стандартных розеток используйте кабель 2.5 мм² и автомат на 16 А. Для освещения — 1.5 мм² и автомат 10 А. Для электроплиты или проточного водонагревателя — минимум 6 мм² и автомат 32 А. Никогда не ставьте автомат выше допустимого тока для кабеля — это приведёт к перегреву и возгоранию.

   Проверьте суммарную мощность всех приборов в группе. Например, если на кухне будут работать одновременно чайник (2 кВт), микроволновка (1.2 кВт) и тостер (1 кВт), общая нагрузка — 4.2 кВт. При напряжении 220 В ток составит около 19 А, значит, нужен кабель 2.5 мм² и автомат 20 А (но лучше оставить запас и использовать 16 А, ограничив одновременное включение).

3. Разметка стен и потолков

   Перенесите схему на стены с помощью уровня и карандаша. Провода должны идти строго вертикально или горизонтально. Расстояние от пола до розеток — 30 см, до выключателей — 90 см (можно адаптировать под свои нужды, но соблюдайте единообразие). Штробы не должны пересекать несущие конструкции более чем на 1/3 их толщины.

   Совет: Используйте лазерный уровень — это сэкономит время и обеспечит идеальную геометрию.

4. Штробление и установка подрозетников

   Вырежьте штробы перфоратором или штроборезом. Глубина должна позволять полностью утопить кабель в стену с запасом для слоя штукатурки. Подрозетники устанавливаются в специально просверленные отверстия (коронкой 68 мм). Фиксируются алебастром или гипсом — быстро и надёжно.



5. Прокладка кабеля

   Кабель укладывается в штробы без натяжения. В местах поворотов оставляйте небольшой запас (10–15 см). В распределительных коробках тоже оставляйте «петлю» на случай ремонта. Все соединения — только в коробках или подрозетниках, никаких скруток внутри стен!

   Если проводка скрытая — используйте гофру ПВХ. Это облегчит замену кабеля в будущем и повысит пожаробезопасность.

   Пример: При прокладке кабеля от щитка до кухонной розеточной группы длина может составлять 12 метров. Укладывайте его цельным отрезком без соединений — так надёжнее и безопаснее.

6. Подключение и сборка щитка

   Сначала подключите нулевую и заземляющую шины. Затем установите автоматы и УЗО. Фаза подаётся на верхние клеммы автоматов, с нижних — уходит к линиям. Ноль от УЗО идёт только на свою группу, не смешивайте с другими нулями!

   Типичная ошибка: Подключение нуля после УЗО к общей нулевой шине. Это вызывает ложные срабатывания или отказ защиты.

7. Проверка целостности и изоляции

   Перед штукатуркой обязательно проверьте каждую линию мультиметром: нет ли короткого замыкания, обрывов, «пробоя» на землю. Измерьте сопротивление изоляции — оно должно быть не ниже 0.5 МОм.

   Важно: Если вы не уверены в своих силах — вызовите электрика для проверки. Ошибка на этом этапе может стоить жизни.

8. Финишная отделка и установка розеток/выключателей

   После высыхания штукатурки устанавливаются механизмы розеток и выключателей. Убедитесь, что фаза подаётся на центральный контакт выключателя, а не на светильник напрямую — это требование безопасности.

Частые ошибки и как их избежать

• Смешение алюминиевой и медной проводки. Это вызывает окисление и перегрев. Всегда используйте только медь.
• Отсутствие заземления. Даже в старых домах можно организовать контур заземления — это жизненно важно для современных приборов.
• Экономия на автоматах и УЗО. Дешёвые китайские устройства часто не срабатывают при перегрузке. Выбирайте продукцию проверенных брендов (IEK, Legrand, ABB, Schneider Electric).
• Прокладка кабеля по диагонали. Это нарушает правила и затрудняет будущий ремонт — всегда соблюдайте горизонталь/вертикаль.

Дополнительные советы и рекомендации

Планируйте с запасом: Даже если сейчас у вас одна розетка в комнате, сделайте две — техники становится всё больше. Особенно это актуально для кухни и рабочего стола.

Маркируйте кабели: Используйте цветовую маркировку (коричневый/чёрный — фаза, синий — ноль, жёлто-зелёный — земля) и подписывайте линии в щитке. Через 5 лет вы точно не вспомните, какой автомат за что отвечает.

Не забывайте про УЗО: Для ванных комнат и кухонь обязательны УЗО с током утечки 10 мА. Для остальных групп — 30 мА.

Итоги и следующие шаги

Правильно выполненная электропроводка своими руками — это не просто экономия денег, а уверенность в безопасности своего дома. Следуя этой инструкции, вы избежите большинства ошибок новичков. После завершения работ:

1. Сфотографируйте схему проводки перед штукатуркой — это поможет при будущих сверлениях.
2. Составьте паспорт электрощита с указанием всех автоматов и групп.
3. Пригласите специалиста для финальной проверки, особенно если дом новый или вы делаете полную замену проводки.

Помните: электричество не прощает халатности. Лучше потратить лишний день на проверку, чем рисковать здоровьем и имуществом.

Как правильно сделать разводку электричества — проверенные советы без рекламы

Электропроводка — это «нервная система» любого дома. От неё зависит, будет ли свет включаться с первого щелчка выключателя, не сгорит ли техника при скачке напряжения и насколько безопасно будет жить в квартире или доме. Несмотря на кажущуюся простоту («вставил провод — заработало»), разводка электричества требует знаний, планирования и соблюдения правил. В этой статье мы разберём всё по шагам: от базовых понятий до типичных ошибок, которые допускают даже опытные мастера.

Базовые понятия и терминология

Прежде чем говорить о том, как делать разводку, нужно понять, из чего она состоит. Главный элемент — это электропроводка, то есть совокупность проводов и кабелей, по которым течёт электрический ток.

Существует два основных типа прокладки кабелей:

• Открытая проводка — когда кабели прокладываются поверх стен, потолков или плинтусов, часто в специальных коробах или гофрированных трубах.
• Скрытая проводка — когда кабели укладываются внутри стен, под штукатуркой или в специально сделанных каналах (штробах).

Оба варианта имеют свои плюсы и минусы. Открытая проводка проще в монтаже и ремонте, но менее эстетична. Скрытая — почти незаметна, но требует серьёзной подготовки стен и сложнее в диагностике неисправностей.

Представьте водопровод в доме. Открытая проводка — как трубы, идущие вдоль стены в подвале: их легко осмотреть и починить. Скрытая — как трубы, замурованные в стяжку пола: красиво, но если потечёт — придётся ломать пол.

Постепенное углубление в тему

Разводка электричества начинается не с дрели и перфоратора, а с плана. Без проекта легко запутаться: где розетки, где выключатели, сколько автоматов нужно в щитке. Поэтому первый этап — составление схемы электроснабжения помещения.

Важно учитывать:

• Места установки розеток и выключателей.
• Мощность бытовых приборов (чайник, кондиционер, стиральная машина потребляют много энергии и требуют отдельных линий).
• Расположение распределительного щита.
• Тип проводки — открытая и скрытая проводка требуют разных подходов к монтажу.

Например, для кухни с мощной техникой лучше предусмотреть отдельные линии с заземлением и УЗО (устройством защитного отключения). Это повысит безопасность и предотвратит перегрузку сети.

Примеры и аналогии для понимания

Чтобы понять, почему важно разделять линии, представьте дорогу. Если все машины едут по одной узкой улице, будет пробка. Так и с электричеством: если на одну розеточную группу повесить холодильник, микроволновку, тостер и чайник — провод перегреется, и сработает автомат (или хуже — начнётся пожар).

В старых домах часто вся квартира питается от одного автомата на 16 А. Это как пытаться пропустить через садовый шланг воду для полива всего огорода — ничего не выйдет. Современные стандарты требуют минимум трёх линий: освещение, розетки общие, розетки силовые (для кухни и ванной).

Практическое применение знаний

Если вы решили делать разводку самостоятельно, следуйте пошаговому алгоритму. Он подходит как для новостройки, так и для капитального ремонта.

1. Составьте схему. Обозначьте все точки потребления: розетки, выключатели, светильники, стационарную технику.
2. Выберите тип проводки. Для деревянного дома чаще выбирают открытую проводку — она безопаснее и соответствует требованиям пожарной безопасности. В бетонных квартирах обычно делают скрытую проводку.
3. Подберите кабель. Для освещения достаточно медного кабеля сечением 1,5 мм², для розеток — 2,5 мм², для плиты или кондиционера — 4–6 мм².
4. Проложите кабели. При скрытой проводке делайте штробы строго вертикально или горизонтально. Не сверлите под углом — можно повредить арматуру или старую проводку.
5. Установите распределительный щит. Разделите нагрузку на группы, установите автоматы и УЗО. Не экономьте на защите!
6. Проверьте систему. Перед закрытием штроб и финишной отделкой обязательно протестируйте каждую линию мультиметром или тестером.

Частые заблуждения и ошибки

Даже те, кто «уже не первый раз» делает проводку, часто повторяют одни и те же ошибки:

• Соединение алюминия и меди. Эти металлы нельзя напрямую скручивать — возникает гальваническая коррозия, и соединение перегревается.
• Игнорирование заземления. Особенно в ванной и на кухне. Без заземления УЗО не спасёт от удара током.
• Экономия на материалах. Дешёвый кабель может не соответствовать заявленному сечению. Лучше покупать продукцию проверенных брендов.
• Смешение открытой и скрытой проводки без переходников. Если вы частично делаете открытую и скрытую проводку, переходы должны быть герметичными и безопасными — например, через распределительные коробки.

Один из самых опасных мифов: «Главное — чтобы работало». Электричество не прощает компромиссов. То, что «работает» сегодня, может стать причиной пожара завтра.

Закрепление материала и дальнейшие шаги

Разводка электричества — это не просто «протянуть провод от щитка до розетки». Это продуманная система, где каждый элемент важен: от сечения кабеля до типа автоматического выключателя. Понимание разницы между открытой и скрытой проводкой, умение рассчитать нагрузку и соблюсти правила монтажа — залог безопасности и комфорта.

Если вы только начинаете, не бойтесь начинать с малого: сделайте схему, посчитайте количество розеток, изучите маркировку кабелей. А если сомневаетесь — проконсультируйтесь с профессионалом. Лучше потратить время на консультацию, чем потом восстанавливать последствия ошибки.

Помните: хороший электромонтаж — тот, который вы не замечаете. Он просто работает, надёжно и безопасно, годами не требуя вмешательства. И именно к этому стоит стремиться.

Как правильно сделать разводку электричества — проверенные советы без рекламы

Электричество — неотъемлемая часть современного дома. Но если его развести неправильно, последствия могут быть плачевными: от перегоревших приборов до пожара. Поэтому важно понимать основы электромонтажных работ, даже если вы планируете доверить их профессионалам. В этой статье мы разберёмся, как устроена разводка электричества, почему так важна распределительная коробка, и какие ошибки чаще всего допускают новички.

Базовые понятия и терминология

Прежде чем говорить о проводах и розетках, давайте определим ключевые термины:

• Электрическая цепь — замкнутый путь, по которому течёт ток от источника (например, щитка) к потребителю (лампочке, чайнику и т.д.) и обратно.
• Фаза и ноль — два основных провода в бытовой сети. Фаза «несёт» напряжение, а ноль служит для замыкания цепи.
• Заземление — третий провод, обеспечивающий безопасность: он отводит избыточный ток в землю при аварийной ситуации.
• Распределительная коробка — специальный корпус, в котором соединяются провода от разных участков электропроводки. Это своего рода «перекрёсток» для электричества.

Понимание этих базовых элементов — первый шаг к грамотной разводке.

От простого к сложному: как устроена разводка

Представьте, что ваш дом — это город, а электричество — вода в трубах. Электрический щиток — это водонапорная башня, от которой расходятся магистрали. А распределительная коробка — это колодец, где трубы разветвляются к отдельным домам (комнатам).

В типичной квартире или частном доме разводка делится на группы (или линии): освещение, розетки на кухне, розетки в спальне и т.д. Каждая линия защищена своим автоматическим выключателем в щитке. Это нужно, чтобы при перегрузке отключалась только одна группа, а не весь дом.

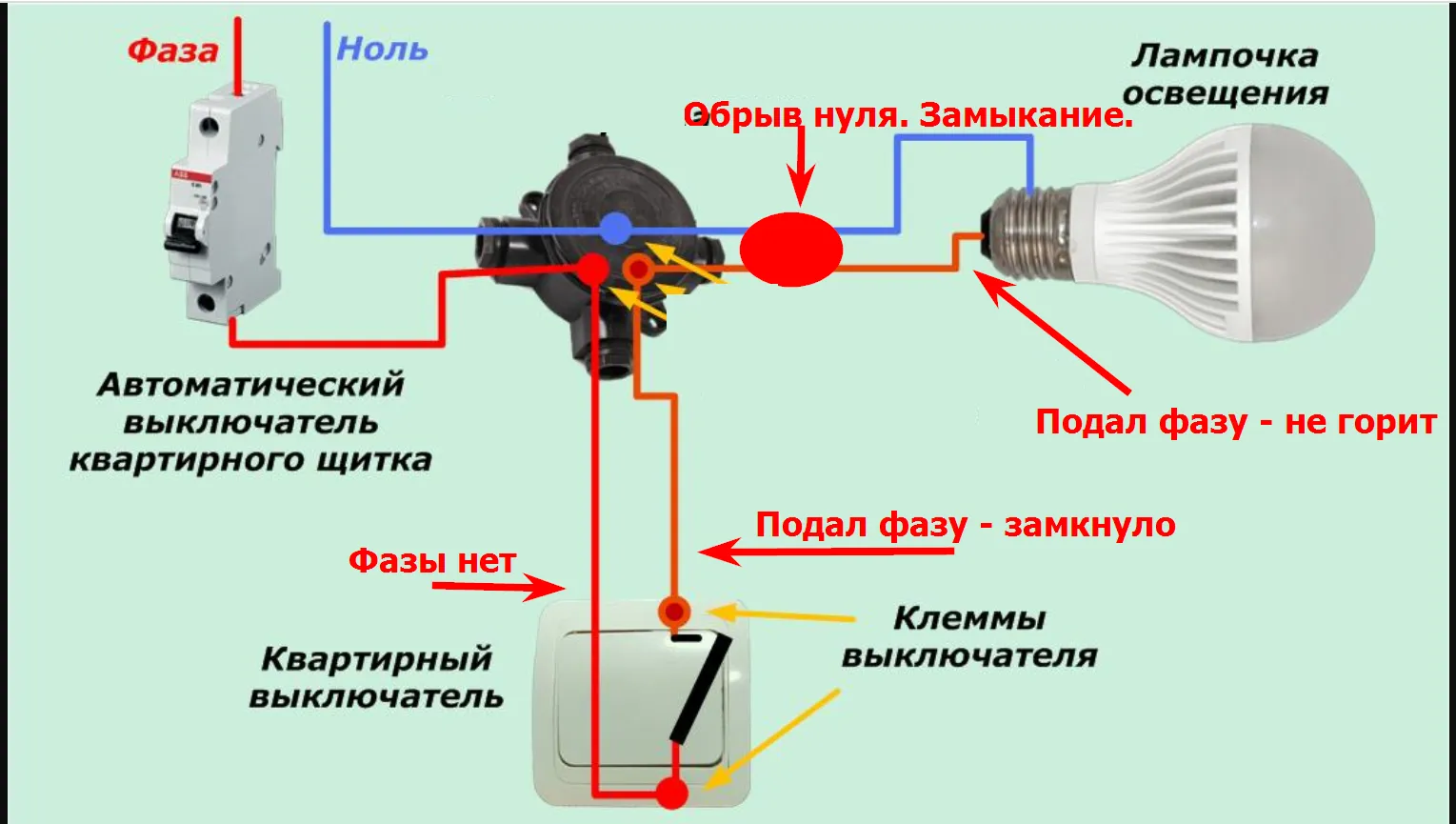

Провода от щитка идут к распределительным коробкам, установленным в каждой комнате или зоне. Оттуда — к розеткам, выключателям и светильникам.

Например, в коридоре стоит распределительная коробка. От неё один провод идёт к выключателю, другой — к люстре, третий — к розетке у зеркала. Все соединения надёжно скручены и изолированы внутри коробки.

Аналогии и примеры для лучшего понимания

Чтобы понять роль распределительной коробки, представьте почтовое отделение. Письма (электрический ток) приходят из центрального сортировочного центра (электрощитка), а затем сотрудники (соединения в коробке) направляют их по нужным адресам: в одну квартиру — журнал, в другую — посылку. Без такого узла доставка была бы хаотичной и ненадёжной.

Ещё одна аналогия — железнодорожная станция. Поезда (ток) прибывают по главной линии, а стрелочники (соединения в коробке) направляют их на нужные пути — к платформе №1 (розетка), платформе №2 (выключатель) и т.д.

Практическое применение: как делается разводка

Если вы решили делать разводку самостоятельно (или просто хотите понимать, что делает электрик), вот пошаговый план:

1. Составьте схему. Нарисуйте план помещения и отметьте все розетки, выключатели, светильники и мощные приборы (бойлер, кондиционер). Разделите их на группы по назначению и мощности.
2. Определите места установки распределительных коробок. Обычно их ставят под потолком в каждом помещении — ближе к центру или у входа.
3. Проложите кабели. От щитка к каждой коробке идёт отдельный кабель. От коробки — к каждому потребителю. Используйте кабель нужного сечения (обычно 1,5 мм² для освещения, 2,5 мм² для розеток, 4–6 мм² для плиты или бойлера).
4. Соедините провода в распределительной коробке. Лучшие методы — пайка, сварка или использование клеммных колодок. Простая скрутка без изоляции — грубейшая ошибка!
5. Проверьте целостность и изоляцию. Перед подключением к щитку обязательно протестируйте цепь мультиметром.
6. Подключите автоматы и УЗО. Каждая линия должна быть защищена автоматом соответствующего номинала (10 А для освещения, 16 А для розеток и т.д.). Для ванных комнат и кухни рекомендуется УЗО (устройство защитного отключения).

Частые заблуждения и ошибки

Даже опытные мастера иногда допускают ошибки. Вот самые распространённые:

• «Можно обойтись без распределительной коробки». Некоторые прячут соединения в стене или под розеткой. Это опасно: такие места трудно найти при неисправности, а плохой контакт может вызвать нагрев и возгорание.
• «Скрутка — достаточно надёжно». Без дополнительной фиксации (клеммы, пайка) скрутка со временем ослабевает, увеличивается сопротивление, провод греется.
• «Все розетки можно подключить одной линией». Если на одной линии окажутся микроволновка, чайник и стиральная машина, автомат гарантированно выбьет. Мощные приборы требуют отдельных линий.
• «Цвет проводов не важен». В современной проводке цвета стандартизированы: коричневый/чёрный — фаза, синий — ноль, жёлто-зелёный — заземление. Нарушение этого правила создаёт риск поражения током при ремонте.

Закрепление материала и дальнейшие шаги

Теперь вы знаете, что такое распределительная коробка — не просто пластиковая коробочка в стене, а важнейший узел безопасности и функциональности всей электросети. Она позволяет легко обслуживать проводку, быстро находить неисправности и гибко менять конфигурацию розеток и светильников.

Если вы только начинаете разбираться в электромонтаже, начните с малого: замените старую распределительную коробку на современную с клеммами, проверьте соединения в одной комнате. Не торопитесь — электричество не прощает спешки.

А если планируете капитальный ремонт, обязательно проконсультируйтесь с сертифицированным электриком. Даже если вы всё сделаете сами, пусть специалист хотя бы проверит готовую схему и соединения.

Помните: грамотная разводка — это не роскошь, а основа комфорта и безопасности в доме. И всё начинается с понимания таких, казалось бы, простых вещей, как распределительная коробка.

Введение с представлением объектов сравнения

Разводка электричества в доме или квартире — один из самых ответственных этапов строительства или капитального ремонта. От качества выполнения работ зависит не только комфорт, но и безопасность жильцов. На рынке существует несколько подходов к организации электромонтажных работ, каждый из которых имеет свои особенности, преимущества и ограничения.

В данном обзоре мы сравним три основных варианта:

• Открытая проводка — прокладка кабелей по поверхности стен;
• Скрытая проводка — укладка проводов внутри штроб или под отделочными материалами;
• Комбинированная проводка — гибридное решение, сочетающее элементы открытого и скрытого монтажа.

Цель анализа — помочь читателю выбрать оптимальный способ разводки с учётом типа помещения, бюджета, требований безопасности и эстетики, строго соблюдая правила монтажа электропроводки.

Критерии сравнения и методология

Для объективной оценки каждого варианта использовались следующие критерии:

• Безопасность — соответствие нормам ПУЭ (Правила устройства электроустановок) и ГОСТ;
• Эстетика — визуальное восприятие после завершения работ;
• Стоимость — общие затраты на материалы и труд;
• Сложность монтажа — уровень квалификации, необходимый для выполнения работ;
• Ремонтопригодность — простота доступа к кабелям при необходимости замены или модификации;
• Срок службы — долговечность решения при соблюдении эксплуатационных условий.

Анализ основан на действующих нормативных документах, отзывах практикующих электромонтажников и экспертных заключениях.

Детальный анализ каждого варианта

1. Открытая проводка

Провода прокладываются по поверхности стен в кабель-каналах, гофрированных трубах или на изоляторах. Часто используется в деревянных домах, дачах, подсобных помещениях и исторических зданиях, где нельзя нарушать конструкцию стен.

• Преимущества:
  • Высокая ремонтопригодность — доступ к кабелю в любой момент;
  • Минимальные строительные работы — не требуется штробление;
  • Быстрый монтаж;
  • Легко адаптировать под изменения планировки.
• Недостатки:
  • Низкая эстетика — особенно в жилых интерьерах;
  • Меньшая защита от механических повреждений;
  • Ограниченные возможности маскировки;
  • Не всегда соответствует современным требованиям дизайна.

2. Скрытая проводка

Кабели укладываются в штробы, заштукатуриваются или прячутся под гипсокартоном, плиткой, панелями. Это стандартный вариант для новых квартир и капитальных ремонтов.

• Преимущества:
  • Высокая эстетика — полностью невидимая инфраструктура;
  • Лучшая защита кабелей от внешних воздействий;
  • Соответствует требованиям большинства проектов и ТУ;
  • Долговечность при правильном монтаже.
• Недостатки:
  • Сложный и пыльный монтаж;
  • Высокая стоимость из-за объёма черновых работ;
  • Трудоёмкий доступ к кабелям при ремонте;
  • Риск повреждения при последующих сверлениях стен.

3. Комбинированная проводка

Используется в помещениях с частичной отделкой или при реконструкции. Например, основные линии — скрытые, а розетки в технических зонах — подключены через открытые каналы.

• Преимущества:
  • Гибкость — можно адаптировать под любую ситуацию;
  • Экономия на участках, где эстетика не критична;
  • Упрощённый доступ к часто обслуживаемым линиям;
  • Возможность поэтапного монтажа.
• Недостатки:
  • Сложность проектирования — нужно чётко разделить зоны;
  • Риск нарушения единого стиля интерьера;
  • Повышенные требования к согласованию решений;
  • Не всегда одобряется контролирующими органами без обоснования.

Сравнительные таблицы в виде списков

Сравнение по ключевым параметрам

• Безопасность:
  • Скрытая проводка — высокая (при соблюдении правил монтажа электропроводки и использовании негорючих материалов);
  • Открытая проводка — средняя (зависит от типа короба и защиты);
  • Комбинированная — переменная (зависит от реализации).
• Эстетика:
  • Скрытая проводка — ★★★★★;
  • Комбинированная — ★★★☆☆;
  • Открытая проводка — ★★☆☆☆.
• Стоимость (на 1 м²):
  • Открытая проводка — от 300 до 600 руб.;
  • Комбинированная — от 500 до 900 руб.;
  • Скрытая проводка — от 800 до 1500 руб.
• Сложность монтажа:
  • Открытая проводка — низкая;
  • Комбинированная — средняя;
  • Скрытая проводка — высокая.
• Ремонтопригодность:
  • Открытая проводка — ★★★★★;
  • Комбинированная — ★★★★☆;
  • Скрытая проводка — ★★☆☆☆.

Экспертные оценки и мнения

«Скрытая проводка — это стандарт для современного жилья, но только при условии, что монтаж выполнен по ПУЭ и с учётом всех нагрузок. Я часто вижу, как экономят на сечении кабеля или автоматике — это прямой путь к аварии», — говорит Александр Миронов, главный инженер проектного бюро «ЭлектроСтрой».

«Открытая проводка не устарела. В деревянных домах она даже предпочтительнее, потому что позволяет избежать контакта кабеля с горючими материалами. Главное — использовать металлические короба или гофру с маркировкой НГ (негорючая)», — отмечает Елена Петрова, сертифицированный энергоаудитор.

«Комбинированный подход — разумный компромисс для офисов, мастерских или дач. Но его нужно проектировать заранее. Импровизация здесь чревата нарушением правил монтажа электропроводки и проблемами при сдаче объекта», — предупреждает Дмитрий Соколов, инспектор Ростехнадзора в отставке.

Рекомендации для разных случаев использования

• Новая квартира в новостройке — выбирайте скрытую проводку. Это обеспечит максимальную эстетику и безопасность при условии профессионального монтажа.
• Деревянный дом или дача — предпочтительна открытая проводка в металлических коробах или гофре НГ. Это соответствует требованиям пожарной безопасности.
• Капитальный ремонт с ограниченным бюджетом — рассмотрите комбинированный вариант: скрытая проводка в жилых зонах, открытая — в кладовке, санузле или гараже.
• Историческое здание или лофт-интерьер — открытая проводка может стать дизайнерским элементом, если использовать декоративные кабель-каналы или ретро-проводку.

Итоговый вердикт и выводы

Выбор способа разводки электричества напрямую зависит от типа здания, целей использования и бюджета. Однако во всех случаях необходимо строго соблюдать правила монтажа электропроводки, регламентированные ПУЭ и ГОСТ Р 50571.

Финальные рейтинги:

• По безопасности: Скрытая проводка — ★★★★★ (при качественном исполнении);
• По удобству монтажа: Открытая проводка — ★★★★★;
• По универсальности: Комбинированная проводка — ★★★★☆.

Если вы не уверены в своих силах — доверьте работу сертифицированному электрику. Ошибки в электромонтаже могут стоить не только денег, но и жизни. Помните: электричество не прощает компромиссов с безопасностью.

Как правильно сделать разводку электричества — проверенные советы без рекламы

Электропроводка — это не просто «провода в стене». Это скрытая, но жизненно важная система, от которой зависит безопасность и комфорт вашего дома. Ошибка при монтаже может привести к короткому замыканию, перегреву, пожару или поражению током. Поэтому знания о том, как подключить розетки и выключатели, нужны не только профессионалам, но и каждому, кто хочет понимать, что происходит за обоями.

Базовые понятия и терминология

Прежде чем браться за инструменты, важно понять основные термины:

• Фаза — провод, по которому ток «приходит» в квартиру от источника питания. Он опасен: прикосновение к нему может привести к удару током.
• Ноль (нейтраль) — провод, по которому ток «возвращается» обратно к источнику. Обычно он безопасен, но не всегда.
• Заземление — защитный провод, который отводит избыточный ток в землю в случае аварии. Обязателен в современных домах.
• Автоматический выключатель — устройство, которое отключает цепь при перегрузке или коротком замыкании.
• Распределительная коробка — место, где соединяются провода от щитка к розеткам, выключателям и светильникам.

Представьте себе электросеть как водопровод: фаза — это труба с напором воды, ноль — слив, а заземление — аварийный сток на случай прорыва. Без правильной «разводки» система либо не будет работать, либо станет опасной.

От простого к сложному: как устроена разводка

В старых домах часто использовалась так называемая «шлейфовая» разводка: одна линия последовательно проходила через все розетки. Сегодня такой подход считается устаревшим. Современная практика — это радиальная разводка: от распределительного щита к каждой группе потребителей (розетки кухни, освещение спальни и т.д.) идут отдельные линии.

Это повышает безопасность и удобство: если перегорит автомат на кухне, свет в ванной не погаснет.

Как подключить розетки и выключатели: базовый принцип

Розетка — это просто «точка доступа» к электричеству. К ней подводятся три провода: фаза, ноль и заземление. Выключатель же управляет подачей тока на светильник — он разрывает именно фазный провод (это важно!).

Представьте, что выключатель — это кран на водопроводе. Если кран установлен на подающей трубе (фазе), вы можете перекрыть воду. Если же кран стоит на сливной трубе (нуле), вода всё равно будет течь в кран, даже если он «выключен» — и это опасно.

Пошаговое руководство: как подключить розетки и выключатели

Если вы решили делать разводку самостоятельно (а лучше — хотя бы контролировать работу электрика), вот ключевые этапы:

1. Составьте план. Нарисуйте схему квартиры и отметьте, где будут розетки, выключатели, светильники и мощные приборы (плита, стиралка, кондиционер).
2. Разделите нагрузку. Не подключайте все розетки к одной линии. Отдельные автоматы — для кухни, ванной, освещения.
3. Выберите правильное сечение провода. Для розеток — минимум 2,5 мм², для освещения — 1,5 мм², для плиты — 6 мм².
4. Проложите кабель. В штробах (канавках в стене) или в кабель-каналах. Не допускайте перегибов и перекручивания.
5. Подключите устройства. В розетке: фаза — справа, ноль — слева, заземление — сверху (по стандарту). В выключателе — только фаза!
6. Проверьте всё перед закрытием стен. Используйте мультиметр или индикаторную отвёртку.

Типичные ошибки и заблуждения

Даже опытные мастера иногда допускают просчёты. Вот самые частые:

• Подключение выключателя в нулевой провод. Это создаёт иллюзию безопасности, но при замене лампочки вы всё равно можете получить удар током.
• Игнорирование заземления. «Работало же раньше без него!» — да, но современные приборы требуют защиты.
• Соединение алюминиевых и медных проводов напрямую. Это вызывает окисление и перегрев. Нужны специальные клеммы.
• Перегрузка одной линии. Подключение обогревателя, чайника и микроволновки в одну розеточную группу — путь к срабатыванию автомата.

Однажды ко мне обратился житель новостройки: «Почему в ванной выбивает автомат, когда включаю фен?» Оказалось, что электрик подключил розетку в ванной к той же линии, что и стиральную машину. Две мощные нагрузки на один кабель — недопустимо!

Практическое применение: проверка своими руками

Даже если вы не монтируете проводку сами, полезно уметь проверить её качество:

• Включите все светильники и приборы в комнате. Если розетки греются — это тревожный сигнал.
• Используйте индикаторную отвёртку: при касании к фазе она светится, к нулю — нет.
• Убедитесь, что в розетке есть заземление (третий контакт). В старых домах его может не быть — тогда стоит задуматься о модернизации.

Помните: знание того, как подключить розетки и выключатели, помогает не только сэкономить, но и избежать опасности.

Что делать дальше?

Если вы только начинаете разбираться в электромонтаже:

• Изучите ПУЭ (Правила устройства электроустановок) — это «библия» электрика.
• Потренируйтесь на макете: соберите простую схему с розеткой, выключателем и лампочкой.
• Никогда не работайте под напряжением. Всегда отключайте автомат и проверяйте отсутствие тока!

И главное — не стесняйтесь вызывать профессионала для сложных задач. Электричество не прощает ошибок. Но понимание основ делает вас не просто потребителем, а осознанным хозяином своего дома.

Теперь вы знаете не только как подключить розетки и выключатели, но и почему это нужно делать именно так. А это уже половина успеха.

Как правильно сделать разводку электричества — проверенные советы без рекламы

Электричество — неотъемлемая часть современного быта. Но если его «развести» неправильно, последствия могут быть печальными: от перегоревших приборов до пожара. Поэтому важно понимать основы электромонтажных работ, даже если вы планируете нанимать специалиста. В этой статье мы разберём всё по шагам — от базовых понятий до расчёта стоимости разводки электрики, избегая сложного жаргона и скрытых побуждений.

Базовые понятия и терминология

Прежде чем говорить о проводах и розетках, давайте поймём, что вообще такое «разводка электрики». Это система проводов, соединяющих источники электроэнергии (вводной щиток) с потребителями (розетками, светильниками, бытовой техникой). Главная цель — обеспечить безопасную и надёжную подачу тока в каждую точку дома.

Вот ключевые термины, которые нужно знать:

• Фаза — провод, по которому идёт напряжение от источника к потребителю.
• Ноль (нейтраль) — провод, замыкающий цепь и возвращающий ток обратно.
• Заземление — защитный провод, отводящий избыточный ток в землю в случае короткого замыкания.
• Автоматический выключатель — устройство, которое отключает цепь при перегрузке или коротком замыкании.
• УЗО (устройство защитного отключения) — прибор, реагирующий на утечку тока и защищающий человека от поражения электричеством.

От простого к сложному: как устроена электросеть в доме

Представьте водопровод: есть главный стояк (вводной кабель), от него отходят трубы (группы проводов), а в каждой комнате — краны (розетки и выключатели). Если один кран протекает, это не должно затопить весь дом — так же и с электрикой: каждая группа должна быть защищена отдельным автоматом.

Современная разводка делится на несколько групп потребителей:

1. Освещение (обычно одна группа на квартиру или этаж).
2. Розетки в жилых комнатах.
3. Кухня — отдельная группа из-за высокой нагрузки (чайник, духовка, микроволновка).
4. Ванная — требует УЗО из-за повышенной влажности.
5. Мощные приборы (бойлер, кондиционер, стиральная машина) — каждый подключается отдельной линией.

Такой подход повышает безопасность и упрощает поиск неисправностей.

Аналогии и примеры для лучшего понимания

Представьте, что ваша электросеть — это дорожная система. Фаза — это дорога, по которой едут машины (электроны). Ноль — обратная полоса. Заземление — аварийная обочина: если машина съезжает с дороги (короткое замыкание), она не врезается в дом, а просто останавливается на обочине. Автоматический выключатель — это светофор, который вовремя «красит» сигнал, чтобы избежать аварии.

Допустим, вы подключили одновременно чайник, микроволновку и блендер к одной розетке через тройник. Суммарная мощность превысила допустимую — провод нагрелся, изоляция начала плавиться. Автомат сработал и обесточил линию. Без автомата — пожар. Вот почему важно рассчитывать нагрузку заранее.

Практическое применение: как спланировать разводку

Если вы делаете ремонт или строите дом, начинайте с плана. Вот пошаговая инструкция:

1. Составьте список всех электроприборов, которые будут использоваться в каждой комнате. Обратите внимание на мощность (указана на корпусе или в паспорте).
2. Разбейте их на группы по типу и месту установки. Например, кухонные приборы — отдельно, освещение — отдельно.
3. Определите места установки розеток и выключателей. Учитывайте удобство: розетки над столешницей, выключатели у входа в комнату.
4. Выберите сечение провода. Для розеток — минимум 2,5 мм², для освещения — 1,5 мм², для плиты или бойлера — 4–6 мм².
5. Подберите автоматы и УЗО. Например, для розеточной группы — автомат на 16 А и УЗО на 30 мА.
6. Сделайте схему разводки — это чертёж, где указаны все линии, распределительные коробки, щиток и защитные устройства.

На этом этапе уже можно оценить стоимость разводки электрики. Она зависит от:

• площади помещения,
• количества точек (розеток, выключателей, светильников),
• типа прокладки (в штробах, в кабель-каналах, скрытая/открытая),
• качества материалов (медный провод vs алюминиевый, брендовые автоматы vs дешёвые аналоги).

Частые заблуждения и ошибки

Даже опытные мастера иногда допускают ошибки. Вот самые распространённые:

• «Один автомат на всю квартиру — дешевле и проще». Это опасно: при перегрузке отключится всё, а найти неисправность будет сложно.
• «Алюминиевый провод — нормально, он же дешевле». Алюминий хрупкий, окисляется и плохо держит контакт. В новых домах используется только медь.
• «Заземление не обязательно, у меня УЗО». УЗО работает эффективно только в паре с заземлением.
• «Спрячу все провода под обои — красиво и быстро». Так делать нельзя: провода должны быть в штробах или кабель-каналах, иначе — риск возгорания.

Также часто недооценивают будущие потребности: «зачем мне 10 розеток на кухне?» — а потом приходится тянуть удлинители. Лучше предусмотреть запас.

Закрепление материала и дальнейшие шаги

Итак, вы узнали:

• что такое разводка электрики и зачем она нужна;
• какие компоненты входят в систему;
• как правильно спланировать группы и выбрать материалы;
• почему важно учитывать стоимость разводки электрики не только как цену работ, но и как инвестицию в безопасность.

Если вы решите делать всё сами — обязательно изучите ПУЭ (Правила устройства электроустановок) и проконсультируйтесь с профессионалом хотя бы на этапе проектирования. Если нанимаете электрика — спрашивайте схему, сертификаты на материалы и гарантию на работы.

Помните: дешёвая разводка сегодня может стоить очень дорого завтра. Лучше потратить немного больше времени и средств сейчас, чтобы жить спокойно потом.

В условиях роста числа пожаров из-за неисправной проводки и ужесточения требований ПУЭ (Правил устройства электроустановок), актуальность грамотной разводки электричества в жилых помещениях вышла на первый план. Специалисты предупреждают: даже незначительные ошибки при выборе материалов для электропроводки или монтаже могут привести к трагедии. В этом обзоре — только проверенные практикой рекомендации, мнения экспертов и анализ последних нормативных изменений.

Контекст: почему тема стала особенно острой в 2025 году

Согласно данным МЧС России за первые девять месяцев 2025 года, более 37% бытовых пожаров связаны с неисправностями электропроводки. Этот показатель на 12% выше, чем в аналогичном периоде 2024 года. Причиной называют как старение инфраструктуры, так и массовое использование некачественных комплектующих при ремонтах. Особенно тревожна ситуация в новостройках, где застройщики часто экономят на скрытых работах.

«Люди покупают квартиру и сразу делают евроремонт, но не проверяют состояние проводки, заложенной ещё на этапе строительства», — отмечает инженер-энергетик Дмитрий Кузнецов из Национального центра энергоэффективности. — «Часто там используют алюминиевые жилы или кабели без маркировки. Это бомба замедленного действия».

Текущая ситуация: что изменилось в правилах и практике

С 1 января 2025 года вступили в силу обновлённые требования ПУЭ-8, которые впервые обязали использовать только медные кабели с двойной изоляцией в жилых помещениях. Кроме того, теперь требуется обязательная установка УЗО (устройств защитного отключения) на все группы потребителей, включая освещение.

Эти изменения напрямую влияют на выбор материалов для электропроводки. На рынке наблюдается рост спроса на продукцию брендов с сертификатами ГОСТ и соответствием стандартам IEC. При этом доля контрафакта остаётся высокой — по оценкам Росстандарта, до 28% кабельной продукции в региональных магазинах не соответствует заявленным характеристикам.

«Если вы видите цену на ВВГнг-LS в два раза ниже рыночной — это точно подделка. Такие кабели не проходят испытания на горение и выделяют токсичный дым при перегреве», — предупреждает Алексей Морозов, технический директор Ассоциации производителей кабельной продукции.

Мнения экспертов: как избежать типичных ошибок

Профессионалы выделяют три ключевые ошибки, которые чаще всего допускают домашние мастера и даже некоторые подрядчики:

• Использование проводов вместо кабелей (например, ПУНП вместо ВВГнг);
• Отсутствие расчёта сечения по нагрузке;
• Неправильное расположение распределительных коробок и розеток без учёта будущей мебели и техники.

Особое внимание эксперты советуют уделить заземлению и разделению цепей. «Не стоит вешать холодильник и стиральную машину на одну линию с освещением. Лучше выделить отдельные группы с автоматами на 16 А», — говорит электромонтажник с 15-летним стажем Игорь Петров.

Анализ последствий: безопасность vs. экономия

Экономия на качественных материалах для электропроводки может обернуться не только риском возгорания, но и юридической ответственностью. С 2024 года страховые компании начали отказывать в выплатах по пожарам, если экспертиза выявила нарушение ПУЭ при монтаже. Кроме того, при продаже квартиры покупатели всё чаще требуют акт проверки электросети от лицензированной организации.

С другой стороны, стоимость качественной разводки сегодня выросла на 20–30% по сравнению с 2022 годом из-за подорожания меди и пластика. Однако специалисты подчёркивают: это инвестиция в безопасность, а не расход.

Хронология: как развивалась ситуация с электропроводкой в РФ

1. 2018–2020: массовый переход на евроремонты, рост числа пожаров из-за самодеятельных электромонтажников.
2. 2021: введение обязательной сертификации кабельной продукции по ГОСТ Р.
3. 2023: запрет на использование алюминиевой проводки в новых жилых объектах.
4. Январь 2025: вступление в силу ПУЭ-8 с ужесточёнными требованиями к материалам и защите.
5. Ноябрь 2025: МЧС и Минэнерго анонсируют совместную программу «Безопасный дом», включающую бесплатные проверки проводки для многодетных семей.

Перспективы: что ждать дальше

Эксперты прогнозируют дальнейшее ужесточение контроля. Уже в 2026 году планируется ввести обязательную цифровую маркировку всех кабелей через систему «Честный ЗНАК», что позволит отслеживать происхождение каждого метра провода. Также обсуждается идея лицензирования частных электромонтажников — сейчас этим могут заниматься даже лица без профильного образования.

Параллельно развивается рынок «умной» проводки: всё больше проектов включают в себя слаботочные сети, системы управления освещением и резервного питания. Но, как подчёркивают специалисты, даже самые передовые технологии не спасут, если базовая разводка выполнена из некачественных материалов для электропроводки.

Выводы: безопасность начинается с правильного выбора

Разводка электричества — не та сфера, где стоит экспериментировать или экономить. Сегодня, в условиях повышенного внимания к пожарной безопасности и жёстких нормативов, важно опираться на проверенные решения, сертифицированные материалы для электропроводки и квалифицированных специалистов. Как говорят в профессиональной среде: «Хорошая проводка — та, о которой забываешь на десятилетия». А плохая может напомнить о себе слишком рано и слишком больно.

Как правильно сделать разводку электричества — проверенные советы без рекламы

Электропроводка в доме или квартире — это не просто «провода под штукатуркой». Это скрытая, но жизненно важная система, от которой зависит безопасность, комфорт и даже срок службы бытовой техники. Ошибки при монтаже могут привести к короткому замыканию, пожару или поражению током. Поэтому важно понимать хотя бы базовые принципы электромонтажа — особенно когда речь заходит о выборе материалов. Например, часто возникает вопрос: медный или алюминиевый провод лучше? В этой статье мы разберём всё по порядку — от простого к сложному, без рекламы и скрытых интересов.

Базовые понятия и терминология

Прежде чем говорить о проводах, давайте определим ключевые термины:

• Провод — это одна или несколько токопроводящих жил, покрытых изоляцией.
• Кабель — конструкция из нескольких изолированных проводов, объединённых общей оболочкой.
• Сечение провода — площадь поперечного среза токопроводящей жилы (измеряется в мм²). Чем больше сечение, тем больше ток может безопасно пройти через провод.
• Нагрузка — суммарная мощность всех приборов, подключённых к одной линии электропроводки.

Понимание этих терминов поможет вам не только выбрать правильные материалы, но и грамотно спланировать разводку.

От простого к сложному: почему материал провода так важен?

В быту чаще всего встречаются два типа проводников: медные и алюминиевые. Оба металла проводят электричество, но делают это по-разному. Чтобы понять, какой из них предпочтительнее, сравним их по трём ключевым параметрам: проводимость, прочность и долговечность.

Электропроводность — способность материала пропускать электрический ток. Медь проводит ток примерно на 30% лучше алюминия. Это значит, что при одинаковом сечении медный провод выдержит большую нагрузку.

Механическая прочность: медь более эластична и устойчива к излому. Алюминий хрупкий — его легко переломить при многократном сгибании. Это особенно важно при монтаже в труднодоступных местах.

Окисление: алюминий быстро окисляется на воздухе. Оксидная плёнка плохо проводит ток и может вызвать перегрев в местах соединений. У меди этот процесс происходит гораздо медленнее.

Представьте водопровод: медь — как новая пластиковая труба, по которой вода течёт свободно. Алюминий — как старая металлическая труба с ржавчиной внутри: вода всё ещё проходит, но медленнее, и со временем засоры усиливаются.

Где и когда использовать каждый тип провода?

Современные правила устройства электроустановок (ПУЭ) чётко регламентируют использование проводников:

1. В новых квартирах и домах разрешено использовать только медные провода.
2. Алюминиевые провода допускаются только в старых зданиях, где они уже были установлены, и при условии, что сечение жилы не менее 16 мм² (в жилых помещениях это практически не встречается).
3. Соединять медь и алюминий напрямую нельзя — из-за разной химической активности металлов в месте контакта возникает гальваническая коррозия, что приводит к перегреву и возгоранию.

Таким образом, если вы делаете разводку «с нуля» — будь то новостройка или капитальный ремонт — выбор однозначен: медный провод лучше. Он безопаснее, надёжнее и соответствует современным нормам.

Практическое применение: как спланировать разводку

Правильная разводка начинается не с молотка и перфоратора, а с плана. Вот пошаговый алгоритм:

1. Составьте схему электропроводки. Отметьте все розетки, выключатели, светильники и стационарные приборы (плита, бойлер, кондиционер).
2. Разделите нагрузку на группы. Каждая группа (линия) должна иметь свой автомат в щитке. Например: освещение, розетки кухни, розетки комнат, мощные приборы.
3. Выберите сечение провода для каждой линии. Для освещения — 1,5 мм², для розеток — 2,5 мм², для электроплиты — 6 мм² (все значения — для медного провода).
4. Используйте трёхжильный кабель (фаза, ноль, заземление). Заземление — обязательное условие безопасности в современных домах.
5. Не экономьте на распределительной коробке и автоматике. Качественные автоматы и УЗО (устройства защитного отключения) спасут вашу жизнь.

Частые заблуждения и ошибки

Даже опытные мастера иногда допускают ошибки. Вот самые распространённые:

• «Алюминий дешевле — значит, выгоднее». Да, он дешевле, но требует большего сечения, специальных соединителей и чаще выходит из строя. В долгосрочной перспективе медь экономичнее.
• «Провод можно уложить где угодно». Провода должны проходить строго вертикально или горизонтально, с отступами от потолка, пола и углов. Это упрощает поиск при ремонте и снижает риск повреждения при сверлении.
• «Главное — чтобы работало». Электричество не прощает халатности. Даже если всё «работает», неправильное соединение может греться годами, пока не вызовет пожар.

Однажды ко мне обратился клиент: «Почему выбило автомат на кухне?» Оказалось, он подключил духовку и микроволновку к одной розетке через тройник. Нагрузка превысила допустимую, и автомат выполнил свою задачу — предотвратил перегрев. Это не поломка, а защита.

Закрепление материала и дальнейшие шаги

Итак, подведём итог:

• Для новой электропроводки всегда выбирайте медный провод — он безопаснее, долговечнее и соответствует нормам.
• Никогда не соединяйте медь и алюминий напрямую — используйте специальные клеммы или переходники.
• Планируйте разводку заранее, разделяйте нагрузку и не пренебрегайте заземлением.

Если вы не уверены в своих силах — доверьте работу квалифицированному электрику. Но даже в этом случае знание основ поможет вам контролировать процесс и задавать правильные вопросы.

Помните: электричество — не враг, а помощник. Главное — относиться к нему с уважением и пониманием. А вопрос «медный или алюминиевый провод лучше» теперь имеет однозначный ответ: медь — сегодня и в обозримом будущем.

Введение с представлением объектов сравнения

Разводка электричества в квартире или частном доме — один из ключевых этапов ремонта, от которого напрямую зависит безопасность жильцов и долговечность бытовой техники. Одним из наиболее спорных и обсуждаемых вопросов в этой сфере является «нужно ли заземление в квартире». Ответ на него во многом определяет выбор схемы электропроводки, тип розеток, автоматики и даже подход к монтажу.

В данном обзоре мы сравним два основных подхода к организации электроснабжения:

• Система без заземления (TN-C) — традиционная для большинства старых многоквартирных домов;
• Система с заземлением (TN-S или TN-C-S) — современный стандарт, применяемый в новых постройках и реконструированных зданиях.

Цель анализа — объективно оценить преимущества и недостатки каждого варианта, выявить риски и дать практические рекомендации для разных ситуаций.

Критерии сравнения и методология

Для объективного сравнения использовались следующие критерии:

• Безопасность эксплуатации — защита от поражения электрическим током;
• Совместимость с современной техникой — возможность подключения устройств с требованиями к заземлению;
• Юридическая и нормативная соответствие — соответствие ПУЭ (Правилам устройства электроустановок);
• Сложность и стоимость монтажа — трудозатраты и финансовые расходы;
• Надёжность и долговечность — устойчивость системы к аварийным ситуациям.

Анализ основан на действующих редакциях ПУЭ (7-е издание), СП 256.1325800.2016, а также мнениях практикующих электромонтажников и проектировщиков.

Детальный анализ каждого варианта

Система без заземления (TN-C)

В такой системе нулевой рабочий (N) и нулевой защитный (PE) проводники совмещены в один PEN-проводник. Это характерно для домов, построенных до 1990-х годов. В квартирах обычно присутствует двухпроводная разводка: фаза и ноль.

• Преимущества:
  • Низкая стоимость монтажа — меньше проводов, проще схема;
  • Широкая распространённость — не требует модернизации ветхого жилья;
  • Достаточна для базовых потребностей (освещение, утюг, чайник).
• Недостатки:
  • Отсутствие защиты от утечки тока — высокий риск поражения при пробое изоляции;
  • Невозможно подключить современную технику (стиральные машины, бойлеры, компьютеры), требующую заземления;
  • Повышенная нагрузка на PEN-проводник — при его обрыве корпуса приборов могут оказаться под напряжением.

Система с заземлением (TN-S / TN-C-S)

Здесь нулевой и защитный проводники разделены. В TN-S они раздельны на всём протяжении от подстанции, в TN-C-S — разделение происходит в вводном щитке дома. Такая система предусматривает трёхпроводную разводку: фаза, ноль и земля.

• Преимущества:
  • Высокий уровень электробезопасности — утечка тока уходит в землю, не поражая человека;
  • Полная совместимость с современными устройствами;
  • Возможность установки УЗО и дифавтоматов — эффективная защита от коротких замыканий и утечек.
• Недостатки:
  • Более сложный и дорогой монтаж;
  • Требует наличия контура заземления в доме (в многоквартирных домах он должен быть предусмотрен застройщиком);
  • В старых домах самостоятельное «самодельное» заземление может быть опасным и незаконным.

Сравнительные таблицы в виде списков

Сравнение по безопасности

• TN-C (без заземления):
  • Нет защиты от утечки тока;
  • Риск поражения при контакте с корпусом неисправного прибора;
  • Не позволяет использовать УЗО эффективно.
• TN-S/TN-C-S (с заземлением):
  • Высокая степень защиты — ток уходит в землю;
  • Мгновенное срабатывание УЗО при утечке;
  • Снижение риска пожара из-за перегрева.

Сравнение по совместимости с техникой

• Без заземления:
  • Многие производители (Bosch, Siemens, Electrolux) прямо запрещают подключение своей техники без заземления;
  • Гарантия может быть аннулирована;
  • Риск повреждения чувствительной электроники из-за скачков напряжения.
• С заземлением:
  • Полная совместимость с любой бытовой и цифровой техникой;
  • Стабильная работа сетевых фильтров и ИБП;
  • Защита от статического электричества и помех.

Сравнение по нормативному соответствию

• Без заземления:
  • Допустимо только в старом жилфонде;
  • Нарушает требования ПУЭ п. 1.7.101 при новом монтаже;
  • Не соответствует современным строительным нормам.
• С заземлением:
  • Обязательно по ПУЭ для всех новых объектов;
  • Соответствует ГОСТ Р 50571.3 и СП 256.1325800.2016;
  • Требуется при прохождении электротехнической экспертизы.

Экспертные оценки и мнения

«Вопрос “нужно ли заземление в квартире” сегодня уже не имеет смысла — оно необходимо как воздух. Без него невозможно обеспечить базовый уровень безопасности. Даже если в вашем доме нет контура заземления, лучше отказаться от установки мощной техники, чем рисковать жизнью», — Алексей Морозов, инженер-электрик с 18-летним стажем, член Ассоциации энергоаудиторов России.

«Я часто вижу, как жильцы “делают заземление” через батарею или водопроводную трубу. Это не только бесполезно, но и крайне опасно. Такой “нулевой защитный” проводник может стать источником напряжения для соседей. Настоящее заземление должно быть организовано централизованно — иначе это фикция», — Елена Кузнецова, главный специалист проектного бюро “ЭнергоСтройПроект”.

Рекомендации для разных случаев использования

Если вы живёте в старом доме (до 1990 г.)

• Не пытайтесь создать “самодельное” заземление — это нарушает ПУЭ и создаёт угрозу для всего подъезда;
• Установите УЗО на все линии, особенно на ванную и кухню;
• Избегайте подключения стиральной машины, бойлера и компьютера без заземления — используйте их только через качественные ИБП с гальванической развязкой (хотя это не полная замена заземлению).

Если вы делаете ремонт в новостройке

• Убедитесь, что в щитке есть отдельная шина PE;
• Используйте трёхжильный кабель (ВВГнг-LS 3×2.5 мм² и выше) для всех розеточных групп;
• Подключайте каждую линию через дифавтомат или связку “автомат + УЗО”.

Если вы планируете реконструкцию электропроводки

• Обратитесь в управляющую компанию — возможно, дом уже переведён на систему TN-C-S;
• Если заземление отсутствует, рассмотрите возможность коллективной инициативы жильцов по модернизации вводного щита;
• Никогда не соединяйте ноль и землю в розетке — это грубейшее нарушение, ведущее к авариям.

Итоговый вердикт и выводы

Ответ на вопрос «нужно ли заземление в квартире» однозначен: да, обязательно. Современные реалии эксплуатации бытовой техники, требования электробезопасности и действующие нормативы делают заземление не опцией, а необходимостью.

Сравнительный анализ показывает:

• Система без заземления получает оценку 3/10 — допустима только как временная мера в ветхом жилье;
• Система с заземлением — 9/10: безопасна, надёжна, соответствует всем стандартам.

Если в вашей квартире отсутствует заземление, не стоит игнорировать этот факт. Лучше ограничить использование мощной техники или инициировать модернизацию системы на уровне дома. Помните: экономия на электробезопасности — это риск для жизни.

Финальный рейтинг:

• Безопасность: с заземлением — 9.5/10, без — 2/10;
• Совместимость с техникой: с заземлением — 10/10, без — 3/10;
• Соответствие нормам: с заземлением — 10/10, без — 1/10.

Вывод очевиден: заземление в квартире — не роскошь, а базовое условие безопасного проживания в XXI веке.

Как правильно сделать разводку электричества — проверенные советы без рекламы

Современный дом невозможно представить без надежной и безопасной разводки электричества в частном доме. От правильного проектирования и монтажа электросети зависит не только комфорт проживания, но и жизнь обитателей. Многие домовладельцы пытаются сэкономить, выполняя работы самостоятельно или привлекая непрофессионалов, что часто приводит к авариям, коротким замыканиям и даже пожарам. В этой статье мы подробно расскажем, как грамотно спланировать и реализовать разводку электричества в частном доме, избегая типичных ошибок и рисков.

Почему важно подходить к электромонтажу ответственно?

Электричество — это не просто удобство, а источник повышенной опасности. Нарушение правил монтажа может привести к трагическим последствиям. Грамотная разводка электричества в частном доме обеспечивает стабильное энергоснабжение всех потребителей, защищает от перегрузок и коротких замыканий, а также упрощает обслуживание и модернизацию системы в будущем.

По данным МЧС России, более 25% бытовых пожаров связаны с неисправностями электропроводки. Это тревожная статистика, подчеркивающая необходимость профессионального подхода. Даже если вы решите делать часть работ своими руками, обязательно проконсультируйтесь со специалистом и следуйте нормативным документам: ПУЭ (Правила устройства электроустановок) и СП 256.1325800.2016.

Основные понятия и термины в электромонтаже

Прежде чем приступать к практической части, важно понимать базовые термины:

• Электрощит — центральный узел распределения электроэнергии по дому.
• Автоматический выключатель — устройство, защищающее линию от перегрузки и короткого замыкания.
• УЗО (устройство защитного отключения) — прибор, реагирующий на утечку тока и предотвращающий поражение электрическим током.
• Кабель-канал / штроба — способы прокладки проводов внутри стен.
• Групповая линия — отдельная цепь, питающая определённую зону (кухня, ванная, освещение и т.д.).

Понимание этих понятий позволит вам не только лучше ориентироваться в процессе, но и адекватно оценивать предложения подрядчиков или инструкции в интернете.

Типы разводки: скрытая vs открытая

В частных домах чаще всего применяется скрытая разводка электричества, когда кабели укладываются в штробы стен и закрываются штукатуркой. Этот метод эстетичен и безопасен, но требует точного планирования до начала отделочных работ.

Открытая разводка используется в деревянных домах или на этапе строительства, когда нет возможности штробить стены. Провода прокладываются в кабель-каналах или гофрированных трубах. Хотя такой способ менее эстетичен, он обеспечивает легкий доступ к проводке для ремонта или модернизации.

Пошаговое руководство по разводке электричества в частном доме

Шаг 1: Составление электропроекта

Перед тем как начать монтаж, необходимо создать проект электроснабжения. Он включает:

1. План дома с указанием всех розеток, выключателей и стационарных приборов.
2. Расчёт суммарной нагрузки по зонам.
3. Подбор сечения кабелей и автоматов для каждой группы.
4. Место установки электрощита и вводного оборудования.

Не пропускайте этот этап! Даже если вы не заказываете официальный проект у инженера, сделайте хотя бы черновой план на бумаге или в простом графическом редакторе.

Шаг 2: Выбор кабелей и оборудования

Для внутренней разводки рекомендуется использовать медные кабели марки ВВГнг-LS или NYM. Они не горят и не выделяют токсичных веществ при нагреве. Сечение выбирается по нагрузке:

• Освещение — 1,5 мм²
• Розеточные группы — 2,5 мм²
• Электроплита, бойлер, кондиционер — 4–6 мм²

Никогда не экономьте на кабеле — дешёвые аналоги могут не соответствовать заявленному сечению и быстро перегореть.

Шаг 3: Монтаж электрощита

Щит устанавливается в удобном, защищённом месте — обычно в прихожей или коридоре. Внутри должны быть:

• Вводной автомат
• Счётчик электроэнергии
• Основное УЗО или дифавтоматы на каждую группу
• Автоматы для каждой линии

Правильная компоновка щита — залог безопасности и удобства эксплуатации. Не забудьте оставить запасные места для будущих линий.

Шаг 4: Прокладка кабелей

Кабели прокладываются строго вертикально и горизонтально, без перекручиваний. Все соединения выполняются в распределительных коробках или напрямую в розетках/выключателях. Сращивать провода в штробе недопустимо — это нарушение ПУЭ и источник будущих проблем.

Шаг 5: Тестирование и ввод в эксплуатацию

После завершения монтажа необходимо протестировать каждую линию мультиметром на целостность и отсутствие КЗ. Затем подаётся напряжение и проверяется работа всех автоматов и УЗО. Только после этого можно приступать к отделке стен.

Типичные ошибки при разводке электричества

Даже опытные мастера иногда допускают ошибки. Вот самые распространённые:

• Отсутствие заземления — особенно актуально в старых домах или при самострое.
• Использование алюминиевой проводки — она хрупкая и окисляется.
• Неправильный выбор автомата — слишком мощный не сработает при перегрузке.
• Объединение розеток и освещения в одну линию — снижает надёжность.
• Прокладка кабелей без гофры в деревянных домах — нарушает пожарную безопасность.

Избегайте этих ошибок — они могут стоить не только денег, но и здоровья.

Преимущества качественной разводки электричества

Грамотно выполненная разводка электричества в частном доме даёт множество преимуществ:

• Безопасность — защита от пожаров и поражения током.
• Комфорт — достаточное количество розеток и равномерное распределение нагрузки.
• Экономия — отсутствие перерасхода электроэнергии из-за плохих контактов.
• Масштабируемость — возможность легко добавить новые линии в будущем.
• Соответствие нормам — важный фактор при продаже или страховании дома.

Экспертные мнения

Профессионалы подчеркивают важность системного подхода. Вот что говорит известный инженер-энергетик Сергей Лебедев:

«Электропроводка — это не то, на чём стоит экономить. Один раз правильно сделанная система прослужит 30–40 лет без вмешательства».

А вот цитата из интервью с главным инспектором Ростехнадзора:

«Большинство аварий происходят не из-за износа, а из-за неправильного монтажа. Даже дорогие компоненты не спасут, если их неправильно соединить».

И, наконец, мнение практикующего электрика с 20-летним стажем:

«Лучше потратить неделю на проектирование, чем год исправлять ошибки после окончания ремонта».

Практические советы от профессионалов

• Всегда делайте фото проводки перед заделкой штроб — это поможет при сверлении стен в будущем.
• Устанавливайте розетки на высоте 30 см от пола, выключатели — на 90 см.
• В ванной комнате используйте только УЗО с током утечки 10 мА.
• Для кухни выделите отдельные линии на плиту, духовой шкаф и холодильник.
• Не забывайте про резервные розетки в коридоре и на балконе.

Планируйте с запасом — современные дома потребляют всё больше энергии, и сегодняшние «лишние» розетки завтра станут необходимостью.

Заключение: безопасность начинается с проводов

Разводка электричества в частном доме — это фундамент всей электрической системы. От её качества зависит не только функциональность, но и безопасность вашего жилища. Даже если вы не являетесь электриком, вы можете и должны контролировать процесс: проверять материалы, следить за соблюдением норм и требовать поэтапного тестирования.

Не торопитесь. Не экономьте на главном. И помните: лучший ремонт — тот, который не нужно переделывать. Если вы сомневаетесь в своих силах — обратитесь к сертифицированному специалисту. Это инвестиция в спокойствие и долголетие вашего дома.

Поделитесь этой статьёй с друзьями, которые строят или ремонтируют дом. Возможно, вы поможете им избежать серьёзных ошибок!

Как правильно сделать разводку электричества — проверенные советы без рекламы

Электромонтажные работы в доме или квартире требуют не только знаний, но и ответственности. Неправильно выполненная разводка может привести к короткому замыканию, перегреву проводки, возгоранию или поражению электрическим током. Данное руководство поможет вам безопасно и грамотно выполнить разводку электричества, избежать типичных ошибок и правильно выбрать автомат для электропроводки, что является одним из ключевых этапов проектирования.

Необходимые инструменты и материалы

• Индикаторная отвёртка или мультиметр
• Пассатижи, бокорезы, стриппер для снятия изоляции
• Перфоратор с коронками (для штробления)
• Уровень и рулетка
• Кабели ВВГнг-LS или NYM нужного сечения
• Распределительные коробки
• Автоматические выключатели (автоматы)
• УЗО (устройства защитного отключения)
• Монтажные подрозетники и распределительный щит
• Гофрированная труба (при необходимости)
• Алебастр или гипсовая смесь для фиксации проводов в штробах

Пошаговая инструкция по разводке электричества

1. 1. Составьте схему электропроводки

   Перед началом работ начертите план помещения с указанием всех розеток, выключателей, осветительных приборов и стационарной техники (плита, бойлер, кондиционер и т.д.). Разделите нагрузку на группы: освещение, розетки общего назначения, силовые линии (кухня, ванная, теплый пол).

   Важно: Каждая группа должна иметь отдельную линию с собственным автоматом. Это упрощает поиск неисправностей и повышает безопасность.

2. 2. Рассчитайте нагрузку и выберите сечение кабеля

   Суммируйте мощность всех приборов в каждой группе. Используйте формулу: I = P / U, где I — ток (А), P — мощность (Вт), U — напряжение (220 В). Например, для кухни с общей мощностью 7 кВт: I = 7000 / 220 ≈ 32 А.

   По полученному значению тока подберите сечение кабеля по таблицам ПУЭ. Для 32 А потребуется медный кабель сечением не менее 6 мм².

   Пример: в спальне установлены 5 LED-светильников (по 10 Вт), ТВ (150 Вт) и зарядка для телефона (10 Вт). Общая мощность — 210 Вт. Ток: 210 / 220 ≈ 1 А. Достаточно кабеля 1,5 мм².

3. 3. Как выбрать автомат для электропроводки

   Автоматический выключатель должен защищать именно кабель, а не оборудование. Его номинал подбирается по сечению провода, а не по суммарной мощности приборов.

   Основные соотношения (для медного кабеля):

   • 1,5 мм² → автомат 10 А
   • 2,5 мм² → автомат 16 А
   • 4 мм² → автомат 25 А
   • 6 мм² → автомат 32 А

   Важно: Не ставьте автомат «с запасом». Например, если кабель 2,5 мм², то автомат 25 А уже не защитит его от перегрузки — возможен перегрев и пожар.



4. 4. Разметка и штробление стен

   Перенесите схему на стены с помощью уровня и карандаша. Штробы должны быть строго вертикальными или горизонтальными. Расстояние от потолка — не менее 15 см, от углов и проёмов — не менее 10 см.

   Совет: Избегайте диагональной прокладки — это усложнит будущий ремонт и увеличивает риск повреждения проводки при сверлении.

5. 5. Установка подрозетников и распределительных коробок

   Подрозетники монтируются в подготовленные отверстия на алебастр. Коробки для соединения проводов устанавливаются в местах разветвления линий. Все соединения выполняются только в коробках — скрутки внутри штроб недопустимы.

   Важно: Используйте качественные клеммники (WAGO) или пайку. Простые скрутки со временем ослабевают и искрят.

6. 6. Прокладка кабелей

   Укладывайте кабель в штробы без натяжения. Оставляйте запас 10–15 см в каждом подрозетнике и коробке. Фиксируйте провод алебастром каждые 30–40 см.

   Если проводка прокладывается в деревянном доме или за подвесным потолком, используйте гофру или металлорукав для дополнительной защиты.

7. 7. Сборка и подключение распределительного щита

   Установите DIN-рейку, автоматы, УЗО и нулевую шину. Подключите вводной кабель к главному автомату, затем — к остальным устройствам согласно схеме.

   Правило: Фаза подключается к верхнему контакту автомата, ноль — к шине N, заземление — к шине PE. Цветовая маркировка обязательна: фаза — коричневый/черный, ноль — синий, земля — желто-зеленый.

   Пример подключения: Линия розеток кухни (кабель 2,5 мм²) → автомат 16 А → УЗО 30 мА → розетки. Если суммарная нагрузка превысит 3,5 кВт, автомат отключится.

8. 8. Проверка и тестирование

   Перед подачей напряжения проверьте целостность изоляции мегаомметром (или мультиметром в режиме прозвонки). Убедитесь, что нет короткого замыкания между жилами.

   После включения питания протестируйте каждую розетку и выключатель. Проверьте работу УЗО кнопкой «Тест».

   Важно: Если автомат срабатывает без нагрузки — ищите ошибку в подключении или короткое замыкание.

Частые ошибки и как их избежать

• Ошибка №1: Установка автомата большего номинала, чем требуется для кабеля. Это лишает проводку защиты.
• Ошибка №2: Соединение алюминиевых и медных проводов напрямую. Используйте переходные клеммы.
• Ошибка №3: Отсутствие заземления в новых линиях. Современные нормы требуют трёхжильной проводки.
• Ошибка №4: Прокладка всех линий через одну распределительную коробку. Это создаёт перегрузку и усложняет обслуживание.

Дополнительные советы и рекомендации

1. Запас мощности. При проектировании закладывайте 20–30% запаса по мощности — особенно на кухне и в ванной.

2. Отдельные линии для мощных приборов. Электроплита, бойлер, стиральная машина должны иметь индивидуальные автоматы и кабели.

3. Не экономьте на качестве. Дешёвые автоматы и кабели без сертификатов могут не сработать в аварийной ситуации.

4. Документируйте схему. После завершения работ сфотографируйте разводку и сохраните схему — это сэкономит время при ремонте.

Итоги и следующие шаги

Правильная разводка электричества — это основа безопасности и комфорта в доме. Ключевой момент — не только аккуратный монтаж, но и грамотный расчёт, особенно при выборе автоматов. Помните: «как выбрать автомат для электропроводки» — вопрос не технический, а вопрос вашей безопасности.

Если вы не уверены в своих силах — доверьте работу квалифицированному электрику. Но даже в этом случае знание базовых принципов поможет вам контролировать процесс и избежать недобросовестного исполнения.

Следующий шаг — составление детальной схемы вашей квартиры и расчёт нагрузок. Только после этого можно приступать к закупке материалов и монтажу.
