Прокладка кабеля в доме: пошаговое руководство

В условиях роста числа пожаров из-за неисправной электропроводки и ужесточения требований ПУЭ (Правил устройства электроустановок), прокладка кабеля в доме перестала быть задачей для любителей. В 2025 году специалисты фиксируют рекордный спрос на консультации по безопасному монтажу, а государственные инспекции усилили контроль за соблюдением норм при ремонте и строительстве. Эта статья объясняет, как правильно проложить кабель без риска для жизни и имущества — без рекламы, скрытых интересов и маркетинговых уловок.

Контекст: почему тема стала особенно актуальной

Согласно данным МЧС России за первые девять месяцев 2025 года, более 37% бытовых пожаров произошли из-за нарушений при монтаже или эксплуатации электропроводки. При этом почти половина таких случаев связана с самостоятельной прокладкой кабеля без проекта и согласования. Параллельно с этим вступили в силу обновлённые требования СП 256.1325800.2024, которые обязывают использовать только сертифицированные материалы и предусматривать отдельные линии для мощных потребителей.

«Раньше люди думали: протянул провод — и готово. Сегодня даже выбор сечения кабеля требует расчёта нагрузки по каждому контуру. Без этого вы рискуете не только штрафом, но и жизнью», — говорит Алексей Воробьёв, инженер-электрик с 18-летним стажем, член технического комитета по стандартизации в области электромонтажа.

Текущая ситуация: что изменилось в правилах и практике

Сегодня прокладка кабеля в доме регулируется сразу несколькими документами: ПУЭ-7, СП 256.1325800.2024 и ГОСТ Р 50571.5.52-2023. Основные нововведения касаются:

• обязательного разделения осветительных и розеточных групп;
• запрета на использование алюминиевых жил в новых линиях;
• требования к защите УЗО (устройства защитного отключения) на все цепи в жилых помещениях;
• необходимости составления однолинейной схемы до начала работ.

Кроме того, всё чаще домовладельцы сталкиваются с отказом в подключении к сети со стороны сетевых компаний, если монтаж выполнен без акта скрытых работ и протокола испытаний изоляции.

Типичные ошибки при самостоятельной прокладке

Эксперты выделяют несколько распространённых просчетов:

1. Игнорирование расчёта нагрузки. Многие просто берут кабель «на глаз» — например, ВВГнг 2,5 мм² для всей квартиры. Это опасно: при подключении духового шкафа или кондиционера возможен перегрев.
2. Прокладка вблизи водопровода или газовых труб. Минимальное расстояние должно быть не менее 10 см — иначе есть риск КЗ при конденсате.
3. Отсутствие запаса длины в распределительных коробках. Это затрудняет последующее обслуживание и увеличивает вероятность плохого контакта.
4. Использование гофры вместо коробов в деревянных домах. По новым нормам открытая прокладка в таких зданиях допустима только в металлических трубах.

Мнения экспертов: что говорят профессионалы

«Самый главный совет — не экономьте на проекте. Даже простой план с указанием точек подключения и автоматов спасёт вас от переделок. Мы видим, как люди тратят десятки тысяч на ремонт, а потом платят ещё больше за исправление ошибок в электрике», — отмечает Елена Смирнова, руководитель отдела проектирования компании „ЭнергоБезопасность“.

Инженеры также подчёркивают важность выбора правильного типа кабеля. Для внутренней прокладки в доме сегодня рекомендуются марки ВВГнг-LS или NYM — они не поддерживают горение и выделяют минимальное количество дыма при возгорании.

Последствия и перспективы: куда движется рынок

Ужесточение контроля уже привело к росту числа легальных электромонтажных компаний — по данным Росстата, их количество выросло на 22% за год. Одновременно набирает обороты тренд на «умную» разводку: владельцы всё чаще заказывают не просто кабель, а систему с возможностью интеграции в умный дом через KNX или Modbus.

В ближайшие годы ожидается введение обязательной цифровой маркировки всех кабельных изделий, что позволит отслеживать подделки. Также обсуждается идея ввести лицензирование для частных мастеров, выполняющих электромонтаж в жилых помещениях.

Хронология ключевых изменений

1. 2020 г. — Введены первые ограничения на использование алюминиевой проводки в новых объектах.
2. 2022 г. — Обязательное применение УЗО стало нормой для всех розеточных групп в жилых зданиях.
3. Январь 2024 г. — Вступил в силу СП 256.1325800.2024 с уточнёнными требованиями к монтажу.
4. Июль 2025 г. — МЧС запустило пилотный проект по проверке соответствия электропроводки в частном секторе.
5. Ноябрь 2025 г. — Началась подготовка к внедрению цифровой маркировки кабельной продукции.

Выводы: что делать домовладельцу сегодня

Если вы планируете прокладку кабеля в доме в 2025–2026 годах, действуйте по следующему алгоритму:

• Составьте список всех электроприборов и рассчитайте нагрузку по зонам.
• Закажите проект у сертифицированного специалиста — даже базовый стоит от 5 до 10 тыс. рублей, но сэкономит время и деньги.
• Используйте только кабели с маркировкой и сертификатами соответствия.
• Не пренебрегайте актом скрытых работ — он понадобится при продаже жилья или подключении к сети.
• Проверяйте сопротивление изоляции после завершения монтажа — это можно сделать мегаомметром.

Как подчёркивают эксперты, электрика — не та сфера, где стоит учиться на своих ошибках. Правильно выполненная прокладка кабеля в доме — это не просто комфорт, а гарантия безопасности на десятилетия вперёд.

В условиях роста числа частных застроек и массового ремонта квартир в России всё больше домовладельцев сталкиваются с необходимостью самостоятельно или с минимальной помощью специалистов решать вопрос электромонтажа. При этом ошибки при прокладке кабеля становятся одной из главных причин бытовых пожаров — по данным МЧС, на долю неисправной электропроводки приходится до 27% всех возгораний в жилом фонде. В ответ на эту тенденцию профессиональные электрики и профильные ассоциации усилили информационную работу, делая акцент на доступных, но безопасных методах монтажа.

Контекст: почему сегодня так важно знать, как проложить кабель в доме

Еще десять лет назад большинство россиян полагались исключительно на государственные или коммерческие организации при подключении электросетей. Однако сегодня ситуация изменилась: согласно исследованию Национального агентства строительного контроля (НАСК), более 60% владельцев частных домов хотя бы раз пытались выполнить электромонтажные работы своими руками. Это связано как с экономией бюджета, так и с ростом доступности обучающих материалов в интернете — но далеко не все из них соответствуют действующим нормам ПУЭ (Правила устройства электроустановок).

Текущая ситуация: от хаоса к стандартизации

Сегодня в России наблюдается переходный этап: с одной стороны, сохраняется высокий уровень самодеятельности среди домовладельцев, с другой — усиливается контроль со стороны надзорных органов. В 2024 году вступили в силу обновленные требования СП 256.1325800.2023, которые обязывают даже при частичной замене проводки оформлять проектную документацию для домов площадью свыше 500 м². Это вызвало волну запросов на консультации и повысило интерес к проверенным методикам самостоятельного монтажа.

Особое внимание уделяется выбору кабеля, способу его укладки и зонированию электросети. Эксперты подчеркивают: даже если вы не планируете получать официальное разрешение, соблюдение базовых правил может спасти не только имущество, но и жизни.

«Люди часто думают, что достаточно просто протянуть провод от щитка до розетки. Но без учета сечения, нагрузки и типа изоляции это превращается в бомбу замедленного действия», — говорит Игорь Лебедев, инженер-электрик с 18-летним стажем и член технического комитета по электробезопасности при Союзе энергетиков России.

Основные ошибки при прокладке кабеля

• Использование алюминиевого провода вместо медного в новых линиях (запрещено с 2001 года для жилых помещений);
• Отсутствие заземления или неправильное подключение УЗО;
• Прокладка кабеля без гофры в деревянных конструкциях;
• Смешение осветительных и силовых линий в одной распределительной коробке без разделения;
• Игнорирование требований к минимальному расстоянию от газовых труб, водопроводов и оконных проёмов.

Мнения экспертов: безопасность прежде всего

Профессионалы единодушны: даже при ограниченном бюджете нельзя жертвовать качеством материалов и соблюдением схемы. «Кабель — это не то, на чём стоит экономить. Дешёвый провод с заниженным сечением перегреется уже через год активной эксплуатации», — предупреждает Анна Морозова, руководитель учебного центра «ЭлектроБезопасность».

«Сегодня рынок наводнён контрафактной продукцией. Мы регулярно находим в домах кабели без маркировки, с изоляцией из вторсырья. Такой провод горит как факел. Поэтому перед покупкой обязательно проверяйте сертификаты и делайте хотя бы визуальный осмотр — настоящий ВВГнг-LS должен быть гибким, с чёткой маркировкой каждые 50 см», — добавляет она.

Хронология ключевых изменений в нормативах

1. 2001 год — запрет на использование алюминиевой проводки в новых жилых объектах;
2. 2013 год — обязательное применение УЗО в ванных комнатах и детских;
3. 2020 год — введение требований к использованию негорючих кабелей (ВВГнг-LS) в многоквартирных домах;
4. 2024 год — ужесточение правил проектирования электросетей в частных домах свыше 500 м²;
5. 2025 год — начало пилотного внедрения цифровых схем электропроводки с QR-кодами для инспекций.

Перспективы: цифровизация и повышение ответственности

В ближайшие годы ожидается дальнейшее сближение норм для частного и многоквартирного сектора. Уже сейчас в ряде регионов (Московская, Ленинградская, Свердловская области) пожарные инспекторы могут потребовать предоставить схему электропроводки при плановой проверке. Кроме того, Минстрой РФ рассматривает возможность введения обязательной сертификации для всех, кто выполняет электромонтажные работы, даже в рамках «частной помощи».

Технологически рынок движется в сторону «умной» проводки: всё чаще в новых проектах используются кабели с встроенной диагностикой и датчиками температуры. Хотя такие решения пока дороги, их постепенное удешевление сделает их доступными и для среднего потребителя.

Выводы: как проложить кабель в доме без риска

На фоне ужесточения контроля и роста требований к безопасности, вопрос «как проложить кабель в доме» перестал быть чисто техническим — он стал вопросом гражданской ответственности. Эксперты рекомендуют:

• Начинать с составления подробной схемы с учётом всех точек потребления;
• Использовать только медный кабель с маркировкой ВВГнг-LS или NYM;
• Прокладывать линии в гофре или кабель-каналах, особенно в деревянных домах;
• Разделять цепи по группам (освещение, розетки, кухня, ванная);
• Обязательно устанавливать УЗО и автоматические выключатели с запасом по току.

Даже если вы не планируете официально регистрировать изменения в электросети, следование этим принципам минимизирует риски и обеспечит долгую и безопасную эксплуатацию. Как напоминает Игорь Лебедев: «Электричество не прощает ошибок. Но если делать всё по правилам — оно служит десятилетиями без нареканий».

Как правильно проложить кабель в доме — советы без рекламы и скрытых интересов

Электропроводка — это не просто «провода под штукатуркой». Это скрытая, но критически важная система, от которой зависит безопасность, комфорт и даже жизнь обитателей дома. Ошибка при выборе или монтаже кабеля может привести к короткому замыканию, пожару или поражению током. Поэтому знание основ — не роскошь, а необходимость. В этой статье мы разберёмся, какой кабель использовать для проводки в доме, как его правильно прокладывать и чего категорически избегать.

Базовые понятия и терминология

Прежде чем говорить о кабелях, давайте уточним ключевые термины:

• Кабель — это конструкция из одного или нескольких изолированных проводников, заключённых в общую оболочку. Именно кабели используются для стационарной проводки в стенах.
• Провод — обычно состоит из одного или нескольких жил без общей защитной оболочки. Провода чаще применяются во временных соединениях (удлинители, переноски), но не для скрытой проводки.
• Сечение жилы — площадь поперечного среза медной или алюминиевой жилы, измеряется в квадратных миллиметрах (мм²). От сечения зависит, какой ток может безопасно пройти по кабелю.
• Маркировка кабеля — буквенно-цифровой код, который говорит о материале жил, типе изоляции, количестве жил и их сечении.

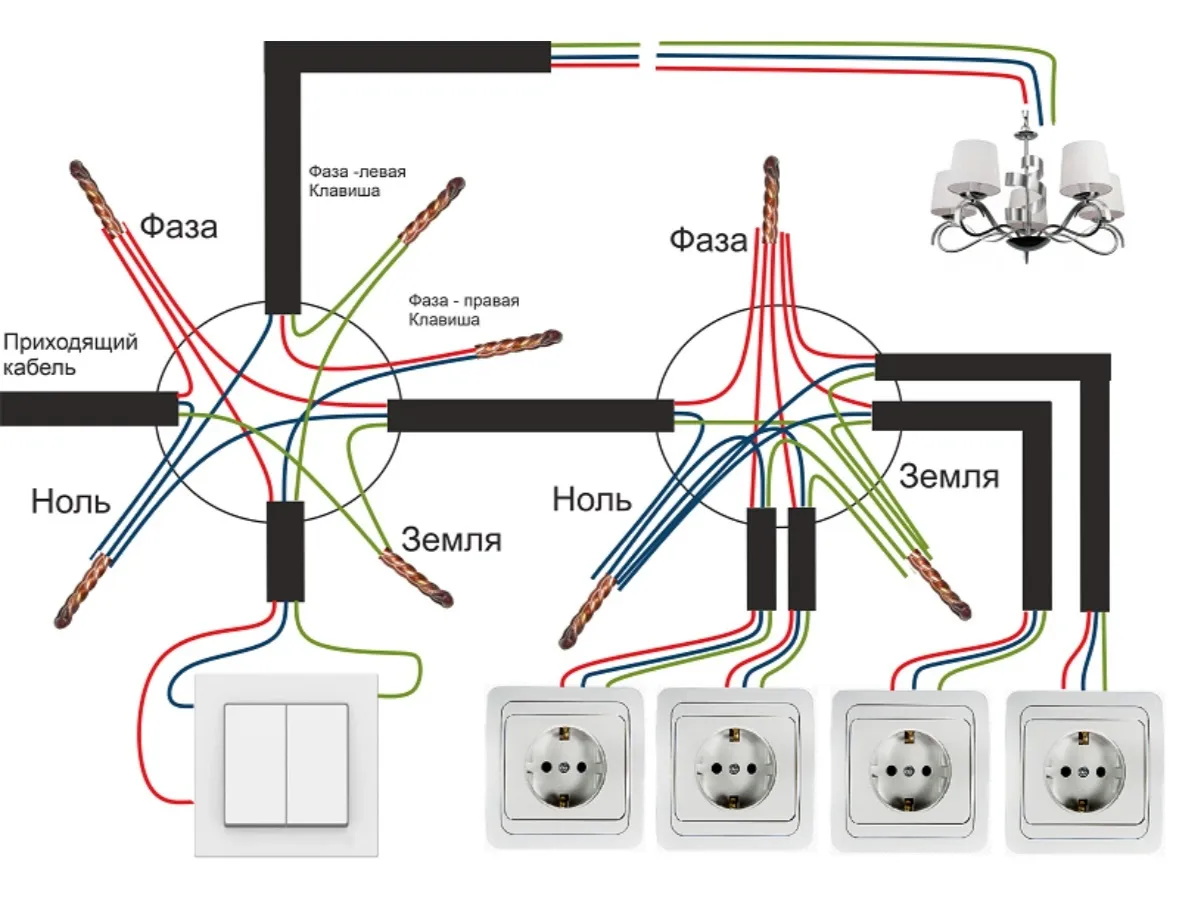

От простого к сложному: почему не любой кабель подходит

Многие думают: «Главное — чтобы проводил ток». Но это опасное заблуждение. Кабель должен соответствовать условиям эксплуатации: быть негорючим, выдерживать нагрузку, не выделять токсичные газы при нагреве и сохранять целостность десятилетиями.

В бытовой электропроводке в России и странах СНГ почти всегда используется медный кабель. Алюминий дешевле, но хрупкий, окисляется и запрещён в новых жилых объектах (ПУЭ, п. 7.1.34).

Наиболее распространённые марки для внутренней проводки:

• ВВГнг(А)-LS — медный кабель с ПВХ-изоляцией, не поддерживающий горение и с низким дымо- и газовыделением. Подходит для прокладки в стенах, под штукатуркой, в гофре.
• NYM — европейский аналог ВВГнг, тоже с негорючей изоляцией и круглой формой, удобной для монтажа.

Представьте водопровод: если вы подключите к мощному насосу тонкую трубку — она лопнет. Так же и с электричеством: слишком тонкий кабель на мощную нагрузку перегреется и загорится.

Как выбрать правильное сечение: расчёт без формул

Выбор сечения зависит от суммарной мощности приборов, которые будут подключены к одной линии. Вот ориентировочные значения для медных кабелей:

• 1,5 мм² — освещение (люстры, точечные светильники).
• 2,5 мм² — розетки в жилых комнатах (телевизор, компьютер, зарядки).
• 4 мм² — кухня и ванная (бойлер, стиральная машина, микроволновка).
• 6 мм² и больше — вводной кабель от щитка или для мощных приборов (электроплита, кондиционер).

Эти значения учитывают стандартные бытовые нагрузки и запас прочности. Если вы планируете установить, например, инфракрасную сауну или электрокотёл — лучше проконсультироваться с инженером.

Пошаговая прокладка кабеля: от проекта до штукатурки

Правильная проводка начинается не с перфоратора, а с плана. Вот этапы работ:

1. Составьте схему электропроводки. Отметьте все розетки, выключатели, светильники и стационарные приборы. Разделите нагрузки на группы (освещение, розетки кухни, розетки спальни и т.д.).
2. Определите маршруты прокладки. Кабели идут строго вертикально и горизонтально, без диагоналей. Отступ от потолка — 10–15 см, от углов и проёмов — минимум 10 см.
3. Подготовьте штробы. Это канавки в стене для кабеля. Глубина должна позволить полностью утопить кабель в гофру (если используется) и покрыть штукатуркой.
4. Проложите кабель. Не натягивайте его! Должен быть небольшой запас («петля») у розеток и в щитке — это упростит подключение и замену.
5. Зафиксируйте кабель. Используйте алебастр, клипсы или специальные дюбель-хомуты. Кабель не должен болтаться в штробе.
6. Проверьте целостность и изоляцию. Перед штукатуркой обязательно протестируйте каждую линию мультиметром или мегаомметром.

Типичные ошибки и заблуждения

Даже опытные мастера иногда допускают ошибки. Вот самые частые:

• Использование провода вместо кабеля. Например, ПУНП — дешёвый провод с тонкой изоляцией, запрещённый с 2007 года. Он не соответствует требованиям пожарной безопасности.
• Соединение меди и алюминия напрямую. Это вызывает электрохимическую коррозию и перегрев. Если нужно соединить — используйте специальные клеммы или переходники.
• Экономия на сечении. «Провод же не горячий» — пока не включили одновременно духовку, чайник и стиралку.
• Прокладка без распределительных коробок. Все соединения должны быть доступны для осмотра и ремонта. Замурованные скрутки — бомба замедленного действия.

Представьте, что ваша электропроводка — это дорожная сеть. Если сделать узкие дороги (тонкие кабели) в районе с плотным движением (мощные приборы), начнётся «пробка» — перегрев, аварии, поломки.

Что делать дальше: закрепление знаний

Теперь вы понимаете, какой кабель использовать для проводки в доме, и знаете основные правила монтажа. Но помните: электромонтаж — это область, где самодеятельность может быть опасной. Если вы не уверены в своих силах:

• Обратитесь к профессиональному электрику с допуском по электробезопасности.
• Изучите Правила устройства электроустановок (ПУЭ) — это главный нормативный документ.
• Не экономьте на материалах: качественный кабель ВВГнг(А)-LS стоит дороже, но служит 30+ лет и защищает ваш дом.

Электричество — невидимый помощник, но и невидимый враг, если к нему относиться легкомысленно. Правильная проводка — это не трата, а инвестиция в безопасность и спокойствие. Начните с малого: проверьте, какие кабели уже есть в вашем доме, и сравните их с тем, что должно быть. Возможно, именно эта статья поможет вам избежать серьёзной беды завтра.

Как правильно проложить кабель в доме — советы без рекламы и скрытых интересов

Это руководство создано для тех, кто хочет самостоятельно или с минимальной помощью специалистов выполнить прокладку кабеля под штукатуркой в частном доме или квартире. Мы не продвигаем бренды, не скрываем недостатков популярных методов и не упрощаем сложные моменты. Здесь — только проверенные практикой решения, типичные ошибки и способы их избежать.

Необходимые инструменты и материалы

• Кабель ВВГнг-LS или NYM (сечение подбирается по нагрузке)
• Штроборез или болгарка с алмазным диском
• Перфоратор с долотом
• Молоток и зубило (для мелких работ)
• Уровень и рулетка
• Маркер или карандаш
• Алебастр или гипсовый раствор для фиксации кабеля
• Подрозетники и распределительные коробки
• Кабельные хомуты или дюбель-хомуты
• Пылесос строительный (для уборки пыли после штробления)

Пошаговая инструкция по прокладке кабеля под штукатуркой

1. Составьте электрическую схему

   Прежде чем делать хоть один рез, определите расположение всех розеток, выключателей, светильников и мощных потребителей (бойлер, кондиционер, электроплита). Обозначьте на плане маршруты прокладки кабеля от щитка до каждой точки. Учитывайте, что:

   • Линии должны идти строго вертикально или горизонтально;
   • Расстояние от потолка до горизонтальной трассы — не менее 15 см;
   • От углов, дверных и оконных проёмов — минимум 10 см.

   Важно: Не экономьте на количестве линий. Отдельная линия — для кухни, отдельная — для освещения, ещё одна — для розеток в детской. Это повысит безопасность и упростит ремонт в будущем.

2. Выберите тип кабеля и рассчитайте сечение

   Для жилых помещений рекомендуется использовать кабель с негорючей изоляцией и низким дымовыделением — ВВГнг-LS или NYM. Сечение зависит от нагрузки:

   • Освещение — 1,5 мм²;
   • Розетки — 2,5 мм²;
   • Электроплита, бойлер — 6 мм².

   Ошибка новичков: Использование провода ПУНП — он запрещён в жилых помещениях с 2007 года из-за низкого качества изоляции.

3. Разметка стен

   Используя уровень и рулетку, нанесите на стены чёткие линии будущих штроб. Для этого:

   • Отметьте центры розеток (обычно на высоте 30 см от пола);
   • Проведите линии от розеток к распределительным коробкам;
   • Обозначьте места установки подрозетников и коробок.

   Совет: Фотографируйте разметку на телефон — это поможет при сверке после пыльных работ.

4. Штробление стен

   Используйте штроборез для аккуратных и ровных канавок. Если его нет — болгарка с двумя параллельными дисками, затем выбивайте перемычку перфоратором или зубилом.

   Глубина штробы должна быть такой, чтобы после укладки кабеля и штукатурки оставался защитный слой не менее 5–7 мм. Ширина — достаточна для одного или двух кабелей без натяга.

   Важно: Не штробите несущие стены по горизонтали — это может нарушить конструктивную целостность здания. Разрешена только вертикальная прокладка в таких стенах.

5. Укладка кабеля

   Перед укладкой очистите штробы от пыли (строительный пылесос идеален). Затем:

   • Закрепите кабель в штробе с помощью алебастра или дюбель-хомутов каждые 30–40 см;
   • Оставляйте запас кабеля в местах подключения — 10–15 см для розеток и 20 см для распределительных коробок;
   • Не допускайте перекручивания или резких изгибов кабеля.

   Пример:

   При прокладке кабеля к кухонной розетке для духового шкафа (мощность 3,5 кВт) использовали кабель 3×2,5 мм². В штробе закрепили его алебастром через каждые 35 см. Запас в коробке — 18 см, что позволило легко соединить провода без удлинителей.

6. Установка подрозетников и коробок

   Вырежьте гнёзда под подрозетники коронкой по бетону или долотом. Установите их на гипсовый раствор так, чтобы края были вровень со стеной. Подведите кабель внутрь, оставив запас.

   Ошибка: Установка подрозетника «вслепую» без уровня — приведёт к кривой розетке, которую невозможно выровнять после монтажа.

7. Штукатурка и финишная отделка

   После укладки кабеля и установки коробок заделайте штробы штукатурной смесью. Выровняйте поверхность. Дайте высохнуть минимум 3–5 дней перед поклейкой обоев или покраской.



   На изображении показан этап, когда кабель уже уложен в штробу и зафиксирован алебастром, но ещё не закрыт штукатуркой — это ключевой момент контроля качества.

8. Проверка и тестирование

   Перед подключением к щитку обязательно проверьте:

   • Целостность изоляции (мегаомметром или тестером);
   • Отсутствие короткого замыкания между жилами;
   • Правильность соединений в распределительных коробках.

   Безопасность превыше всего: Никогда не подключайте линию без предварительной проверки!

Частые ошибки и как их избежать

• Слишком глубокие или широкие штробы. Это ослабляет стену и увеличивает расход штукатурки. Решение — использовать направляющую линейку на штроборезе.
• Прокладка нескольких кабелей в одной штробе без разделения. При нагреве они влияют друг на друга. Лучше — отдельные штробы или хотя бы прокладка с зазором.
• Отсутствие запаса кабеля. В будущем при замене розетки или ремонте придётся тянуть новый кусок. Всегда оставляйте «петлю» в коробке.
• Игнорирование проекта. Монтаж «на глаз» почти всегда приводит к переделке. Даже простой эскиз сэкономит время и деньги.

Дополнительные советы и рекомендации

Маркировка кабелей: Перед заделкой штроб пометьте каждый кабель цветной изолентой или биркой — это ускорит подключение в щитке.

Защита от повреждений: В местах пересечения с металлическими конструкциями (например, арматурой) используйте гофру ПВХ — она предотвратит истирание изоляции.

Будущая модернизация: Если планируете умный дом или дополнительные розетки, заложите резервные каналы или хотя бы оставьте место в штробе для второго кабеля.

Один из авторов руководства столкнулся с ситуацией: через год после ремонта понадобилась розетка под кондиционер в спальне. К счастью, при первоначальной прокладке кабеля под штукатуркой был оставлен резервный канал с затяжкой — достаточно было протянуть новый кабель без повторного штробления.

Итоги и следующие шаги

Правильная прокладка кабеля под штукатуркой — это не просто «протянуть провод», а комплексный процесс, требующий планирования, точности и соблюдения норм безопасности. Если вы выполнили все шаги из этого руководства, ваша электропроводка будет надёжной, безопасной и готовой к эксплуатации на десятилетия.

Следующий этап — сборка электрического щитка и подключение автоматов. Но это уже тема для отдельного руководства. А пока — проверьте каждое соединение, убедитесь в отсутствии ошибок и только потом подавайте напряжение.

Помните: хороший электромонтаж не виден, но чувствуется каждый день — в стабильной работе техники, отсутствии перегрева и уверенности в безопасности вашего дома.

Как правильно проложить кабель в доме — советы без рекламы и скрытых интересов

Электропроводка — это не просто «провода под штукатуркой». Это основа безопасности, комфорта и надёжности вашего дома. Неправильно проложенный кабель может стать причиной короткого замыкания, пожара или постоянных сбоев в работе бытовой техники. В этой статье мы разберёмся, как грамотно организовать прокладку кабеля в гофре, избежать типичных ошибок и понять, почему даже простые решения требуют внимательного подхода.

Базовые понятия и терминология

Прежде чем браться за инструменты, важно понимать, о чём идёт речь. Вот ключевые термины:

• Кабель — проводник электрического тока, состоящий из одной или нескольких жил, изоляции и внешней оболочки.
• Гофра (или гофрированная труба) — гибкая защитная оболочка для кабелей, которая предохраняет их от механических повреждений, влаги и перегрева.
• Штроба — углубление в стене, потолке или полу, предназначенное для скрытой прокладки кабеля.
• Распределительная коробка — место соединения и разветвления электрических цепей.

Не путайте кабель и провод: провод обычно состоит из одной жилы и используется в менее ответственных местах, тогда как кабель — это более надёжная и защищённая конструкция, обязательная для стационарной проводки в доме.

Почему именно гофра?

Многие думают: «Зачем тратить деньги на гофру, если можно просто утопить кабель в штукатурку?» Ответ прост: безопасность и ремонтопригодность.

Гофра выполняет три важные функции:

1. Защищает кабель от повреждений при монтаже и эксплуатации.
2. Облегчает замену кабеля в будущем — его можно вытянуть и протянуть новый без разрушения стен.
3. Снижает риск возгорания: качественная гофра не горит и не распространяет пламя.

Представьте себе водопроводную трубу под полом. Если она лопнет — придётся вскрывать покрытие. Но если труба заключена в защитный кожух, её можно заменить через специальные люки. Гофра — это такой же «кожух», только для электричества.

От простого к сложному: этапы прокладки кабеля в гофре

Теперь перейдём к практике. Вот пошаговый процесс, который поможет вам сделать всё правильно:

1. Составьте схему электропроводки. На ней должны быть указаны все розетки, выключатели, светильники и мощные потребители (бойлер, кондиционер и т.п.). Это ваш «дорожный план».
2. Выберите тип гофры. Для внутренних работ в жилых помещениях чаще всего используют ПВХ-гофру серого цвета. Она не поддерживает горение и достаточно гибкая. Для улицы или помещений с повышенной влажностью — гофру из полиэтилена (чёрная).
3. Подберите диаметр гофры. Он зависит от количества и сечения кабелей. Общее правило: суммарное сечение всех кабелей не должно превышать 40% внутреннего объёма гофры. Например, для одного кабеля ВВГнг 3×2,5 мм² подойдёт гофра Ø16 мм.
4. Проложите гофру по маршруту. Крепите её к стене каждые 30–40 см с помощью клипс или дюбелей. В штробе гофру фиксируют алебастром или гипсом.
5. Протяните кабель. Используйте зонд (стальную проволоку, часто идущую в комплекте с гофрой). Привяжите кабель к зонду и аккуратно протяните его. Не тяните слишком сильно — можно повредить изоляцию.
6. Подключите всё в распределительных коробках и щитке. Все соединения должны быть надёжными: лучше использовать клеммники WAGO или опрессовку, а не скрутки.

Аналогии и примеры для лучшего понимания

Представьте, что кабель — это дорога, по которой едут машины (электроны). Гофра — это тоннель вокруг этой дороги. Если рядом начнётся стройка (например, вы будете сверлить стену), тоннель защитит дорогу от обрушения. А если дорога придёт в негодность, её можно отремонтировать, не разрушая весь город.

Ещё один пример: если вы кладёте удлинитель под ковёр, он быстро перетрётся. Но если вы поместите его в пластиковую трубку — прослужит дольше. Гофра делает то же самое, только на профессиональном уровне и с учётом пожарной безопасности.

Практическое применение: где гофра обязательна, а где — нет?

Согласно ПУЭ (Правила устройства электроустановок), прокладка кабеля в гофре обязательна в следующих случаях:

• При скрытой проводке в горючих материалах (дерево, гипсокартон без негорючего основания).
• При прокладке по чердакам, подвалам, вентиляционным шахтам.
• Если кабель проходит вблизи источников тепла или влажности.

В бетонных стенах или стяжке пола гофра не всегда обязательна, но крайне желательна — особенно если вы не уверены в качестве кабеля или планируете модернизацию проводки через 10–15 лет.

Частые заблуждения и ошибки

Даже опытные мастера иногда допускают ошибки. Вот самые распространённые:

• «Гофра — это лишнее». Без неё вы экономите сегодня, но рискуете завтра. Особенно если дом деревянный.
• «Чем больше кабелей в одной гофре — тем лучше». Перегрузка гофры приводит к перегреву кабелей и снижению их срока службы.
• «Любая гофра подойдёт». Дешёвая гофра из вторсырья может гореть, трескаться и не обеспечивать нужную защиту.
• «Можно прокладывать силовые и слаботочные кабели вместе». Это вызывает помехи в интернете, ТВ и сигнализации. Минимальное расстояние — 30 см, а лучше — отдельные гофры.

Закрепление материала и дальнейшие шаги

Итак, вы узнали:

• Что такое гофра и зачем она нужна.
• Как правильно выбрать и проложить её.
• Где прокладка кабеля в гофре обязательна, а где — рекомендована.
• Какие ошибки чаще всего совершают новички.

Если вы планируете делать проводку самостоятельно, начните с малого: например, с установки одной розетки в гофре. Потренируйтесь протягивать кабель, подключать его в коробке. А когда почувствуете уверенность — переходите к полноценной схеме.

И помните: электричество не прощает халатности. Лучше потратить немного больше времени и материалов сегодня, чтобы спать спокойно завтра. Безопасность — это не рекламный слоган, а реальная необходимость.

Как правильно проложить кабель в доме — советы без рекламы и скрытых интересов

Электропроводка — это не просто «провода в стене». Это скрытая, но жизненно важная система, от которой зависит безопасность и комфорт вашего дома. Ошибка при монтаже может привести к короткому замыканию, возгоранию или даже поражению током. Поэтому важно понимать основы электромонтажа — даже если вы планируете нанимать специалиста. В этой статье мы разберёмся, можно ли прокладывать кабель без гофры, когда это допустимо, а когда — категорически нет, и как сделать всё правильно.

Базовые понятия и терминология

Прежде чем говорить о гофре и кабелях, давайте уточним ключевые термины:

• Кабель — это проводник электрического тока, состоящий из одной или нескольких жил (обычно медных или алюминиевых), изоляции и, возможно, внешней оболочки.
• Гофра — гибкая труба из пластика или металла, которая защищает кабель от механических повреждений, влаги и огня.
• Скрытая проводка — прокладка кабеля внутри стен, полов или потолков.
• Открытая проводка — кабель прокладывается по поверхности стен, часто в кабель-каналах.

Понимание этих терминов поможет вам ориентироваться в нормативах и рекомендациях, которые мы рассмотрим далее.

Постепенное углубление в тему

Главный вопрос, который волнует многих: можно ли прокладывать кабель без гофры? Ответ — да, но с оговорками. Всё зависит от типа кабеля, места прокладки и требований безопасности.

Например, если вы используете кабель с двойной изоляцией (например, ВВГнг-LS), его можно прокладывать без гофры в штробах бетонных или кирпичных стен. Это прямо указано в ПУЭ (Правилах устройства электроустановок) — главном документе для электромонтажников в России.

Однако в деревянных домах ситуация иная. Дерево горюче, и даже качественный кабель со временем может перегреться или повредиться. Здесь гофра (или металлическая труба) становится обязательной мерой защиты.

Примеры и аналогии для понимания

Представьте, что кабель — это водопроводная труба. Если она проложена под землёй в прочном грунте, ей ничего не угрожает. Но если рядом будут копать или строить — труба может лопнуть. Гофра в этом случае — как защитный кожух вокруг трубы: он не даст ей сломаться при случайном ударе или смещении стены.

Ещё одна аналогия: кабель без гофры в деревянной стене — как спичку, положенную рядом с печкой. Даже если сейчас всё в порядке, малейшая искра или перегрев могут привести к пожару. Гофра здесь — это экран, который предотвращает контакт между источником тепла и горючим материалом.

Практическое применение знаний

Если вы решили делать проводку самостоятельно, следуйте этим шагам:

1. Определите тип помещения. Бетон/кирпич? Можно без гофры при использовании правильного кабеля. Дерево? Обязательно нужна защита.
2. Выберите кабель. Для жилых помещений рекомендуется использовать ВВГнг-LS или NYM — они не поддерживают горение и выделяют мало дыма при нагреве.
3. Решите, где будет проходить трасса. Избегайте мест, где возможны механические нагрузки (например, под тяжёлой плиткой или в зоне сверления).
4. Если сомневаетесь — используйте гофру. Это недорогая страховка от ошибок. Особенно актуально для новичков.
5. Не экономьте на распределительных коробках и соединениях. Все скрутки должны быть надёжно заизолированы или выполнены через клеммы.

Помните: даже если можно прокладывать кабель без гофры по нормам, это не всегда разумно. Иногда лучше перестраховаться, особенно если речь идёт о детской комнате, кухне или ванной — местах с повышенной нагрузкой или влажностью.

Частые заблуждения и ошибки

Многие считают, что гофра нужна «просто потому что так делают». Это миф. Другие, наоборот, полагают, что современные кабели настолько надёжны, что защита не требуется вообще. Это опасное заблуждение.

Вот три типичные ошибки:

• Прокладка обычного кабеля (например, ПУНП) без гофры в любых условиях. Такой кабель не соответствует современным требованиям пожарной безопасности и запрещён к использованию в жилых помещениях.
• Использование гофры только «для красоты». Гофра должна быть правильно закреплена и не перегружена кабелями — иначе она не выполнит свою функцию.
• Закладка кабеля в стяжку пола без защиты. Бетонная стяжка может растрескаться, и кабель окажется под угрозой. Здесь лучше использовать гофру или специальные трубы.

Закрепление материала и дальнейшие шаги

Итак, ответ на вопрос «можно ли прокладывать кабель без гофры» — зависит от контекста. В бетонных стенах с качественным кабелем — да. В деревянных домах, в стяжке, в местах с риском повреждения — нет.

Чтобы принять правильное решение:

• Изучите ПУЭ (раздел 7.1 для жилых зданий).
• Оцените материал стен и условия эксплуатации.
• Выбирайте кабель с маркировкой «нг-LS» (не горючий, низкое дымовыделение).
• Если вы не уверены — проконсультируйтесь с опытным электриком.

Электромонтаж — это не та область, где стоит экспериментировать. Лучше потратить немного больше времени и средств на правильную защиту, чем потом сталкиваться с последствиями. Помните: хороший монтаж — тот, который вы не замечаете годами, потому что он работает безотказно и безопасно.

Как правильно проложить кабель в доме — советы без рекламы и скрытых интересов

Прокладка электрического кабеля — один из ключевых этапов при строительстве или ремонте жилья. От правильности выполнения этой работы зависит не только функциональность электросети, но и безопасность всех, кто живёт в доме. Данное руководство создано для тех, кто хочет разобраться в процессе самостоятельно, без навязчивой рекламы и коммерческих рекомендаций. Здесь вы найдёте проверенные методы, список необходимых инструментов для прокладки кабеля, типичные ошибки и способы их избежать.

Необходимые инструменты и материалы

Перед началом работ важно собрать полный комплект оборудования. Отсутствие даже одного элемента может привести к задержкам или снижению качества монтажа.

• Инструменты для прокладки кабеля: индикаторная отвёртка, стриппер (съёмник изоляции), кусачки, плоскогубцы, перфоратор с коронками и долотами, штроборез (при необходимости), лазерный уровень или отвес, рулетка, маркер.
• Кабель нужного сечения (чаще всего ВВГнг-LS или NYM).
• Коробки распределительные и подрозеточные.
• Клипсы, дюбель-хомуты или гофрированная труба для фиксации кабеля.
• Алебастр или гипсовый раствор для заделки штроб.
• Схема электропроводки (обязательно!)

Пример: При замене проводки в старой «хрущёвке» мастер использовал перфоратор с коронкой диаметром 68 мм для установки подрозетников в бетонной стене. Без этого инструмента работа заняла бы вдвое больше времени.

Пошаговая инструкция по прокладке кабеля

1. Составьте подробную схему электропроводки

   На этом этапе определяются места установки розеток, выключателей, светильников и мощных потребителей (бойлер, кондиционер, электроплита). Учитывайте расположение мебели и бытовой техники. Схема должна включать:

   • Точки подключения;
   • Трассы прокладки кабеля;
   • Распределительные коробки;
   • Номиналы автоматов и УЗО.

   Важно: Не экономьте на количестве розеток — лучше сделать на 20–30% больше, чем потом использовать удлинители.

2. Подготовьте стены и поверхности

   Если вы делаете скрытую проводку, необходимо проштробить каналы под кабель и ниши под коробки. Используйте штроборез или перфоратор с пылеуловителем. Глубина штробы — минимум на 10 мм больше диаметра кабеля или гофры.

   Совет: Штробы должны быть строго вертикальными или горизонтальными. Диагональная прокладка запрещена ПУЭ (Правилами устройства электроустановок) — это создаёт риск повреждения кабеля при последующих работах (например, сверлении стены).

3. Выберите и подготовьте кабель

   Для освещения обычно достаточно кабеля сечением 1,5 мм², для розеток — 2,5 мм², для мощных приборов — 4–6 мм². Убедитесь, что используется медный кабель с негорючей изоляцией (маркировка «нг-LS»).

   Перед укладкой нарежьте кабель по участкам согласно схеме, оставляя запас 10–15 см в каждой коробке для соединений.

   Пример: При прокладке кабеля к кухонной группе розеток (чайник, микроволновка, тостер) был выбран кабель 3×2,5 мм². Это позволило избежать перегрева даже при одновременной работе всех приборов.

4. Проложите кабель по трассе

   Укладывайте кабель в штробы без натяжения. Фиксируйте его каждые 30–40 см с помощью дюбель-хомутов или алебастровых «ляпок». Если используется гофра — она тоже должна быть надёжно закреплена.

   Важно: Не допускайте перекручивания кабеля или резких изгибов. Минимальный радиус изгиба — 8 диаметров кабеля.

5. Установите распределительные и подрозеточные коробки

   Подрозетники монтируются в подготовленные ниши на гипсовый раствор. Коробки должны быть установлены строго по уровню и не выступать за плоскость стены.

   Совет: Заполняйте нишу раствором не полностью — оставьте место для регулировки положения коробки до схватывания.

6. Выполните временные соединения и проверьте целостность

   До заделки штроб проведите «черновую» проверку мультиметром: убедитесь в отсутствии обрывов и КЗ. Прозвоните каждую линию от щитка до конечной точки.

   Ошибка новичков: Многие забывают проверять цепь до штукатурки — потом исправлять дефекты придётся с разрушением отделки.

7. Заделайте штробы и подготовьте стены к отделке

   Используйте гипсовый или цементный раствор. Убедитесь, что кабель полностью покрыт, но не зажат — это может повредить изоляцию при усадке.

Частые ошибки и как их избежать

• Отсутствие схемы. Без неё легко запутаться в линиях или пропустить точку подключения.
• Использование алюминиевого кабеля. Он хрупкий, окисляется и запрещён в жилых помещениях с 2001 года.
• Слишком тонкий кабель. Это приводит к перегреву и возгоранию. Всегда рассчитывайте сечение по нагрузке.
• Соединение в штробе без коробки. Все соединения должны быть доступны для осмотра и ремонта.

Дополнительные советы и рекомендации

Маркировка кабеля. Подпишите концы каждого отрезка маркером («кухня-розетки», «ванна-свет»). Это сэкономит часы при подключении в щитке.

Резервные линии. Проложите хотя бы одну «запасную» линию в потенциально нагруженные зоны (офис, гараж, терраса). В будущем это избавит от необходимости штробить стены повторно.

Безопасность превыше всего. Никогда не работайте под напряжением. Даже если вы уверены, что автомат выключен — проверьте индикатором!

Итоги и следующие шаги

Прокладка кабеля — это не просто «протянуть провод от щитка до розетки». Это комплексная задача, требующая планирования, точности и знания норм. Следуя данному руководству, вы сможете выполнить работу качественно и безопасно.

После завершения прокладки переходите к этапу монтажа розеток, выключателей и сборки электрощита. Но помните: если вы не уверены в своих силах — доверьте подключение профессионалу. Ошибки в электромонтаже могут стоить не только денег, но и жизни.

Используйте проверенные инструменты для прокладки кабеля, соблюдайте правила и не торопитесь — результат окупит затраченное время.

Как правильно проложить кабель в доме — советы без рекламы и скрытых интересов

Это руководство создано для тех, кто хочет самостоятельно или под контролем специалиста выполнить электромонтажные работы в частном доме или квартире. Мы не продвигаем бренды, не рекомендуем конкретных поставщиков и не скрываем недостатков популярных решений. Всё, что вы найдёте ниже, — это проверенные на практике методы, основанные на нормативах ПУЭ (Правила устройства электроустановок), ГОСТах и многолетнем опыте монтажников.

Введение с описанием цели руководства

Цель этого руководства — помочь вам безопасно и грамотно проложить электрические кабели, избежать типичных ошибок и понять ключевые различия между популярными марками проводов, в частности: чем отличается ВВГ от ВВГнг. Это особенно важно при выборе материалов, так как от этого зависит пожаробезопасность вашего жилья.

Необходимые инструменты и материалы

• Кабель: ВВГ или ВВГнг (разница будет подробно разъяснена далее).
• Распределительные коробки — пластиковые или металлические.
• Гофрированная труба ПВХ (для скрытой проводки в стенах).
• Дюбель-хомуты для фиксации кабеля.
• Перфоратор с коронками и долотом.
• Штроборез (или болгарка с алмазным диском).
• Мультиметр или тестер для проверки целостности и фазировки.
• Изолента, клеммники WAGO, нож для зачистки изоляции.

Пошаговая инструкция с нумерованными этапами

1. Составьте электрическую схему

   Прежде чем брать в руки перфоратор, нарисуйте план разводки всех розеток, выключателей, светильников и стационарных приборов (бойлер, плита, кондиционер). Укажите мощность каждого потребителя. Это поможет рассчитать сечение кабеля и количество линий.

   Совет: Разделяйте освещение и розетки на разные автоматы. Кухню и ванную комнату лучше запитывать отдельными линиями с УЗО.

2. Выберите правильный кабель: чем отличается ВВГ от ВВГнг

   Оба кабеля имеют медные жилы и ПВХ-изоляцию, но есть принципиальное отличие:

   • ВВГ — не распространяет горение только при одиночной прокладке.
   • ВВГнг — не распространяет горение даже при групповой прокладке (например, в одном кабель-канале).

   Для жилых помещений ПУЭ настоятельно рекомендует использовать ВВГнг или ВВГнг-LS (с низким дымовыделением). Это требование особенно актуально в многоквартирных домах и деревянных строениях.



   Пример: При прокладке трёх линий (розетки, освещение, кухня) в одной штробе использование обычного ВВГ может привести к тому, что при возгорании одного кабеля огонь перекинется на соседние. ВВГнг предотвращает это.

3. Подготовьте стены: штробление и монтаж коробок

   Разметьте трассы кабелей по стенам. Штробы должны быть строго вертикальными или горизонтальными — никаких диагоналей! Глубина штробы — минимум на 10 мм больше диаметра гофры.

   Важно: Не штробьте несущие стены без согласования. В панельных домах есть зоны, где запрещено делать углубления более 3 см.

   Установите подрозетники и распределительные коробки на алебастр или гипсовый раствор. Убедитесь, что они находятся в одной плоскости со стеной.

4. Проложите кабель

   Кабель укладывайте свободно, без натяжения. В штробах фиксируйте его дюбель-хомутами каждые 30–40 см. В гофре кабель должен свободно двигаться — это облегчит замену в будущем.

   Ошибка новичков: Перегибы кабеля под острым углом. Минимальный радиус изгиба — 8 диаметров кабеля. Например, для ВВГнг 3×2.5 мм² — не менее 6 см.

5. Соединения и коммутация

   Все соединения делайте только в распределительных коробках. Запрещено скручивать провода и заматывать изолентой «в стене». Используйте клеммники WAGO или опрессовку.

   Предупреждение: Никогда не соединяйте медь и алюминий напрямую — это вызывает электрохимическую коррозию и перегрев.

   Пример: В ванной комнате установлен бойлер 2 кВт. Для него проложена отдельная линия ВВГнг 3×2.5 мм² от щитка с автоматом 16 А и УЗО 30 мА. Все соединения выполнены в коробке над потолком через клеммник — доступ для ревизии сохранён.

6. Проверка и заделка штроб

   Перед шпаклёвкой обязательно проверьте каждую линию мультиметром: нет ли короткого замыкания, обрывов, «пробоя» на землю. Только после успешной проверки можно заделывать штробы алебастром или гипсовой штукатуркой.

   Совет: Сфотографируйте готовую разводку перед заделкой — это спасёт вас при будущем сверлении стен.

Частые ошибки и как их избежать

• Использование ПУНП вместо ВВГнг. ПУНП — устаревший, небезопасный кабель. Его применение запрещено с 2007 года.
• Экономия на сечении. Для розеток — минимум 2.5 мм², для освещения — 1.5 мм², для плиты — 6 мм².
• Отсутствие заземления. Даже если в доме пока двухпроводная сеть, прокладывайте трёхжильный кабель — заземление может появиться позже.
• Прокладка кабеля без гофры в деревянных домах. Это нарушает требования пожарной безопасности.

Дополнительные советы и рекомендации

Маркировка: Подпишите все кабели в щитке и в коробках. Через 5 лет вы не вспомните, какой провод идёт в кладовку.

Резерв длины: Оставляйте запас кабеля в коробках (15–20 см) и в щитке (50–70 см). Это упростит подключение и возможную замену автоматов.

Не экономьте на качестве: Дешёвый кабель часто имеет заниженное сечение и тонкую изоляцию. Проверяйте сертификаты и вес — настоящий ВВГнг 3×2.5 мм² весит около 300 г/м.

Итоги и следующие шаги

Правильная прокладка кабеля — это не просто «протянуть провод», а комплекс мер по обеспечению безопасности, надёжности и удобства эксплуатации электросети. Ключевой момент — понимание, чем отличается ВВГ от ВВГнг, и осознанный выбор последнего для жилых помещений.

После завершения монтажа:

1. Вызовите электрика для финальной проверки и подключения к щитку.
2. Составьте исполнительную схему разводки.
3. Обновите документацию в случае перепланировки.

Помните: электричество не прощает ошибок. Лучше потратить лишний день на подготовку, чем потом восстанавливать последствия пожара или удара током.
