Проверка электропроводки: пошаговое руководство для безопасного дома

Как проверить электропроводку в доме самостоятельно — надёжные методы без рекламы

Электропроводка — это скрытая, но критически важная часть любого дома. Её неисправности могут привести не только к отключению света или бытовой техники, но и к возгоранию. Одной из тревожных симптомов является искрение в розетке. В этом руководстве вы узнаете, как безопасно и эффективно проверить электропроводку в доме самостоятельно, используя доступные инструменты и проверенные методы.

Необходимые инструменты и материалы

Перед началом диагностики подготовьте следующие инструменты:

• Мультиметр (или тестер)
• Индикаторная отвёртка
• Контрольная лампа («контролька»)
• Фонарик
• Перчатки с диэлектрическими свойствами
• Очки защиты
• Блокнот и ручка для фиксации результатов

Важно: Все работы проводите при отключённом электропитании на вводном щитке! Это основное правило безопасности.

Пошаговая инструкция по проверке электропроводки

1. 1. Отключите питание и подготовьте рабочее место

   Перед любыми манипуляциями обязательно отключите автоматический выключатель на вводе в квартиру или дом. Убедитесь, что напряжение отсутствует с помощью индикаторной отвёртки или мультиметра. Проверьте все розетки и выключатели — ни одна не должна показывать наличие фазы.

   Совет: Повесьте на щиток предупреждающую табличку «Не включать! Работают люди», особенно если в доме есть дети или другие жильцы.

2. 2. Визуальный осмотр розеток и выключателей

   Снимите крышки с розеток и выключателей. Обратите внимание на:

   • Плавление пластикового корпуса
   • Потемнение контактов
   • Запах гари
   • Ослабленные или окисленные провода

   Если вы замечаете, что искрит розетка при включении вилки — это почти всегда признак плохого контакта между штырями вилки и контактами розетки. Часто причина кроется в износе внутренних лепестков или ослаблении зажимов.



3. 3. Проверка целостности проводов и соединений

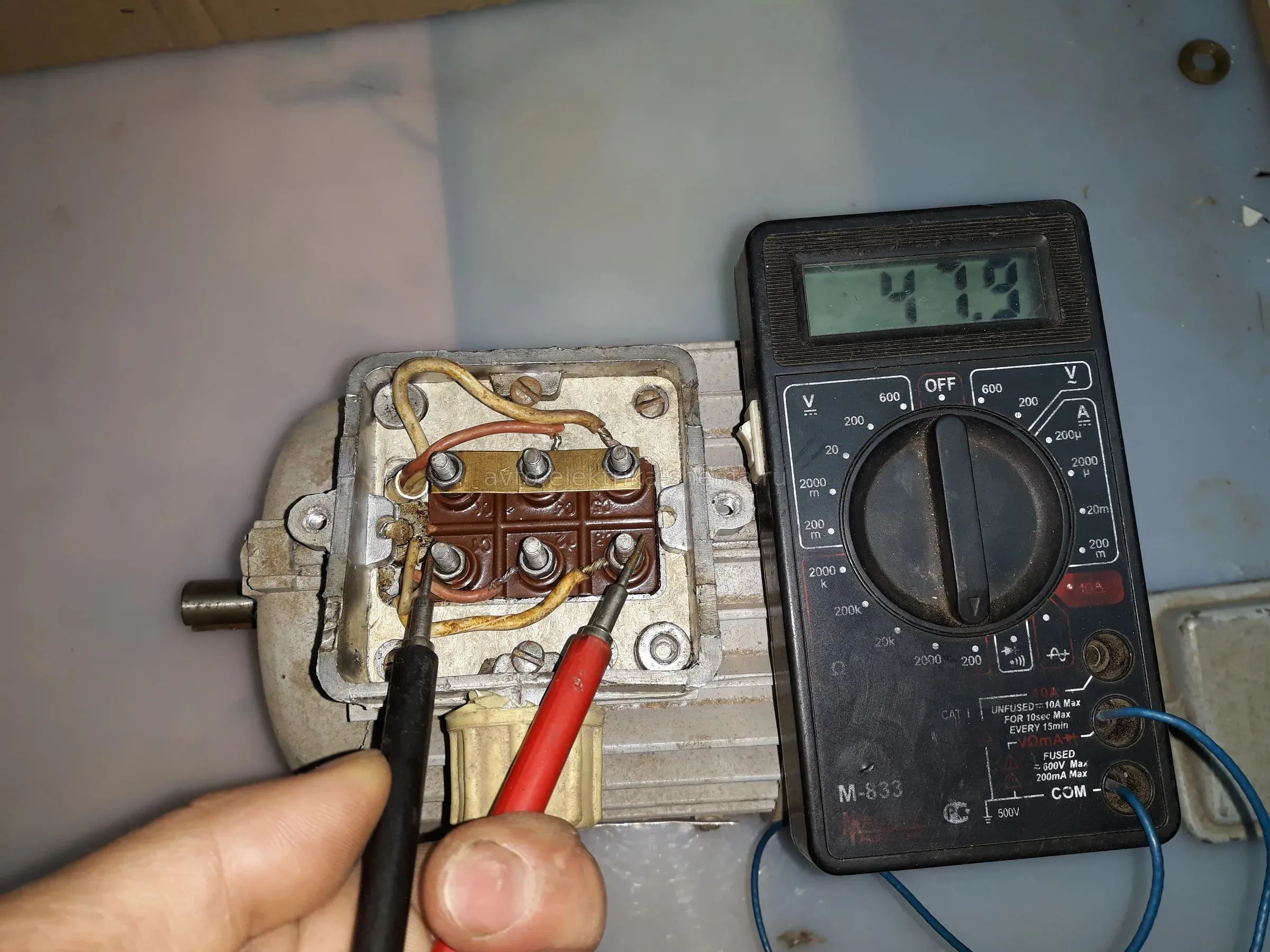

   Используйте мультиметр в режиме прозвонки или измерения сопротивления. Проверьте каждый провод на участке между распределительной коробкой и розеткой/выключателем. Сопротивление должно быть близко к нулю. Если прибор показывает обрыв или высокое сопротивление — провод повреждён.

   Особое внимание уделите скруткам в распределительных коробках. Со временем они могут ослабнуть, особенно если использовалась алюминиевая проводка.

   Пример: При проверке розетки на кухне мультиметр показал разрыв на нулевом проводе. После вскрытия распределительной коробки оказалось, что скрутка окислилась и частично переломилась. Замена скрутки на WAGO-соединитель решила проблему.

4. 4. Измерение сопротивления изоляции

   Для этого этапа потребуется мегаомметр, но в бытовых условиях можно использовать мультиметр в режиме измерения сопротивления (мегаомы). Проверяйте сопротивление между фазой и нулём, фазой и землёй, нулём и землёй. Норма — не менее 0,5 МОм. Если значение ниже — возможен пробой изоляции, что особенно опасно во влажных помещениях.

   Предупреждение: Не пытайтесь измерять сопротивление изоляции под напряжением — это может повредить прибор и привести к удару током.

5. 5. Проверка нагрузочной способности цепи

   Подключите к розетке известную нагрузку (например, обогреватель на 1,5–2 кВт) и через 10–15 минут проверьте температуру корпуса розетки и вилки. Если они горячие — это признак перегрузки или плохого контакта.

   Также проверьте, не срабатывает ли автомат при подключении нескольких приборов одновременно. Если да — возможно, сечение провода не соответствует нагрузке, или автомат подобран неправильно.

   Пример: В старом доме розетка в ванной искрила при подключении стиральной машины. Оказалось, что линия выполнена проводом сечением 1,5 мм², а автомат — на 16 А. По нормам такая линия должна быть защищена автоматом на 10 А. Замена автомата и установка новой розетки с заземлением устранили проблему.

6. 6. Диагностика заземления и УЗО

   Если в вашем доме есть заземление и УЗО (устройство защитного отключения), проверьте их работоспособность:

   • Нажмите кнопку «Тест» на УЗО — оно должно отключиться.
   • Измерьте сопротивление между заземляющим контактом розетки и металлическим корпусом ванны или батареи — должно быть близко к нулю.

   Отсутствие заземления или неисправное УЗО повышает риск поражения током, особенно в ванных комнатах и на кухне.

Частые ошибки и как их избежать

• Работа под напряжением. Даже опытные электрики избегают этого без крайней необходимости. Всегда отключайте питание!

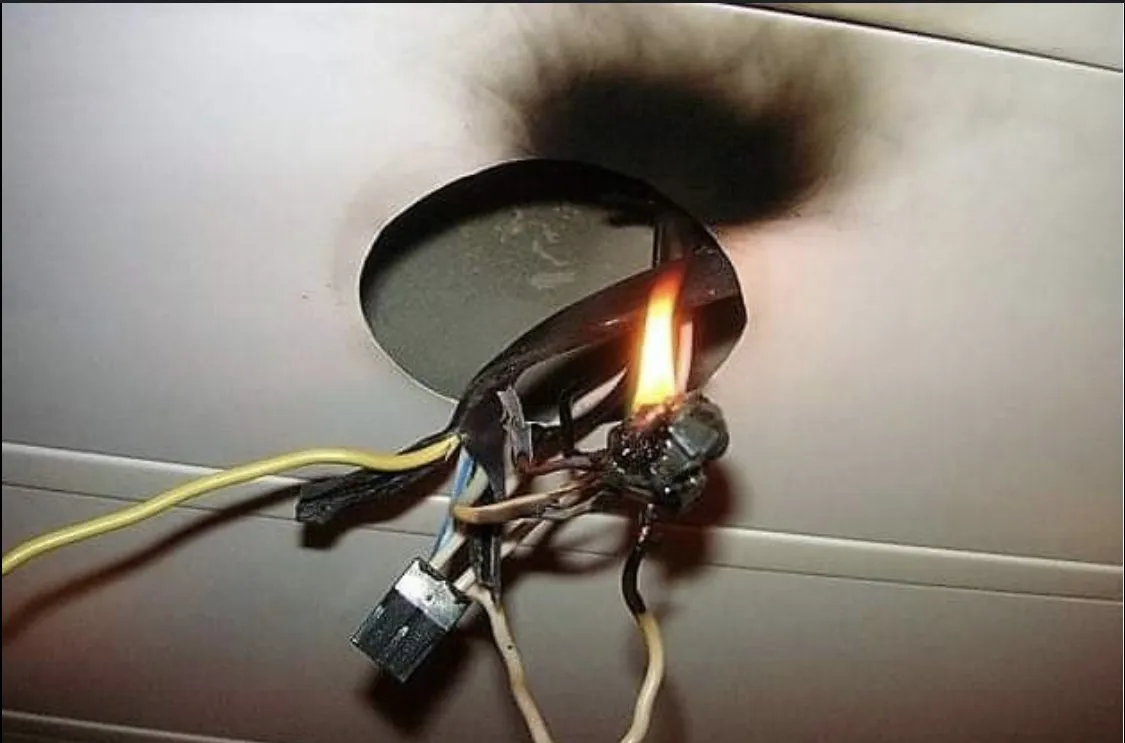

• Игнорирование запаха гари. Это верный признак перегрева проводки — не откладывайте проверку.
• Использование временных «жучков» вместо автоматов. Это прямой путь к пожару.
• Замена розетки без проверки проводов. Новая розетка не решит проблему, если причина — в ослабленной скрутке или перегруженной линии.

Дополнительные советы и рекомендации

Регулярная профилактика: Проверяйте состояние розеток и выключателей раз в 2–3 года, особенно в домах старше 15 лет.

Обновление проводки: Если в доме сохранилась алюминиевая проводка, рассмотрите возможность её полной замены на медную. Алюминий хрупкий, окисляется и теряет контакт.

Не экономьте на материалах: Используйте качественные розетки с керамическими основаниями и надёжными контактами (например, Legrand, Schneider Electric, ABB).

Если вы не уверены — вызовите специалиста. Электричество не прощает ошибок. Лучше потратить деньги на профессиональную диагностику, чем рисковать жизнью.

Итоги и следующие шаги

Проверка электропроводки — это несложная, но ответственная задача. Следуя этому руководству, вы сможете выявить такие проблемы, как почему искрит розетка, перегрев контактов, обрывы и утечки тока. Главное — соблюдать правила безопасности и не пренебрегать даже малейшими признаками неисправности.

Если после проверки вы обнаружили серьёзные повреждения (перегрев проводов, оплавление изоляции, частые срабатывания УЗО), немедленно отключите линию и обратитесь к профессиональному электрику.

Помните: надёжная электропроводка — это не только комфорт, но и безопасность вашего дома и семьи.

Введение: почему важно уметь проверять электропроводку

Электропроводка — это скрытая, но критически важная часть любого жилого или коммерческого здания. Её неисправность может привести не только к выходу из строя бытовой техники, но и к возгоранию, поражению током или даже гибели людей. Особенно актуальна тема самостоятельной диагностики в старых домах, где проводка не обновлялась десятилетиями.

В этом обзоре мы сравним три основных подхода к проверке состояния электропроводки:

1. Визуальный осмотр и базовая диагностика мультиметром — доступный способ для новичков.
2. Измерение сопротивления изоляции мегаомметром — профессиональный метод, отвечающий на ключевой вопрос: «Как проверить сопротивление изоляции?»
3. Термографическое обследование — современный, но дорогой инструмент выявления скрытых перегревов.

Цель — дать объективную оценку каждому методу, чтобы читатель мог выбрать оптимальный вариант в зависимости от ситуации, бюджета и уровня подготовки.

Критерии сравнения и методология

Для объективного анализа мы используем следующие параметры:

• Точность выявления неисправностей — насколько достоверно метод обнаруживает проблемы.
• Доступность оборудования — стоимость и возможность приобретения/аренды.
• Требуемый уровень знаний — необходимость специальной подготовки.
• Безопасность проведения работ — риски для пользователя.
• Соответствие нормативам (ПУЭ, ГОСТ) — пригодность для официальных проверок.

Детальный анализ каждого варианта

1. Визуальный осмотр и базовая диагностика мультиметром

Этот метод подразумевает осмотр розеток, выключателей, распределительных коробок и тестирование напряжения/целостности цепи с помощью обычного мультиметра.

Преимущества:

• Низкая стоимость — мультиметр можно купить за 500–2000 руб.
• Простота использования — подходит даже новичкам.
• Быстрое выявление явных проблем: искрение, запах гари, отсутствие напряжения.

Недостатки:

• Не позволяет проверить сопротивление изоляции — главный недостаток.
• Не выявляет скрытые повреждения в стенах.
• Низкая информативность при частичном износе изоляции.

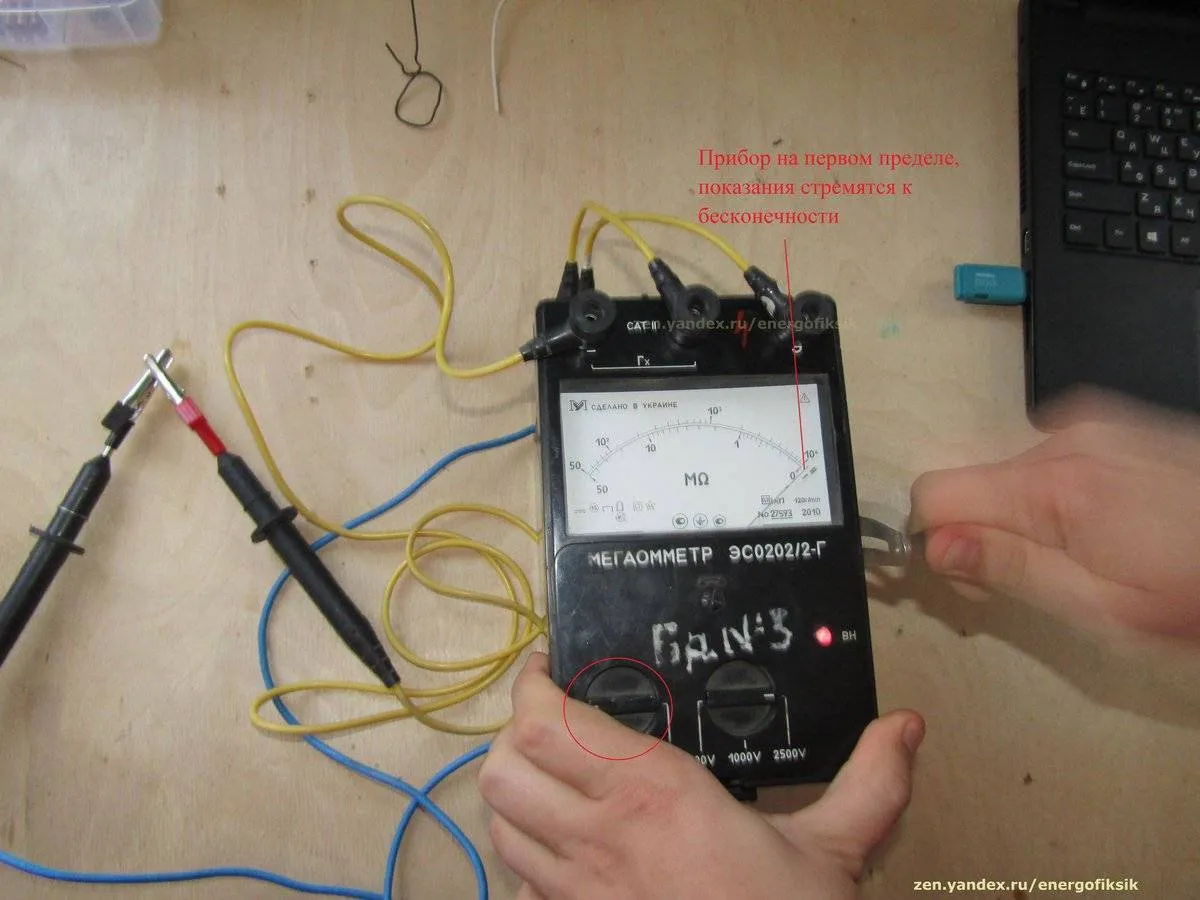

2. Измерение сопротивления изоляции мегаомметром

Мегаомметр — специализированный прибор, подающий высокое напряжение (обычно 500–2500 В) на проводник и измеряющий ток утечки через изоляцию. Именно этот метод отвечает на вопрос: «Как проверить сопротивление изоляции?»

Преимущества:

• Высокая точность — позволяет количественно оценить состояние изоляции.
• Соответствует требованиям ПУЭ и ГОСТ Р 50571.16-2019.
• Выявляет скрытые дефекты: микротрещины, увлажнение, старение изоляции.

Недостатки:

• Требует отключения питания и полного обесточивания цепи.
• Необходимы базовые знания по электробезопасности.
• Стоимость прибора — от 5000 до 20 000 руб. (аренда возможна).

3. Термографическое обследование

Использует тепловизор для выявления локальных перегревов в электрической цепи, вызванных плохим контактом, перегрузкой или повреждённой изоляцией.

Преимущества:

• Наглядность — видны «горячие точки» в реальном времени.
• Безконтактный метод — безопасен при работе под напряжением.
• Эффективен для комплексной диагностики щитов и распределительных узлов.

Недостатки:

• Высокая стоимость оборудования — от 30 000 руб. и выше.
• Не измеряет сопротивление изоляции напрямую.
• Требует интерпретации результатов специалистом.

Сравнительные таблицы в виде списков

Сравнение по ключевым параметрам

• Точность выявления неисправностей:
  • Мультиметр — ★★☆☆☆ (низкая)
  • Мегаомметр — ★★★★★ (высокая, особенно для изоляции)
  • Тепловизор — ★★★★☆ (высокая для перегревов, но не для изоляции)
• Доступность оборудования:
  • Мультиметр — ★★★★★
  • Мегаомметр — ★★★☆☆
  • Тепловизор — ★☆☆☆☆
• Требуемый уровень знаний:
  • Мультиметр — ★☆☆☆☆
  • Мегаомметр — ★★★☆☆
  • Тепловизор — ★★★★☆
• Безопасность:
  • Мультиметр — ★★★★☆
  • Мегаомметр — ★★★☆☆ (работа с высоким напряжением требует осторожности)
  • Тепловизор — ★★★★★
• Способность ответить на вопрос «как проверить сопротивление изоляции»:
  • Мультиметр — ❌ Нет
  • Мегаомметр — ✅ Да (единственный прямой метод)
  • Тепловизор — ❌ Косвенно

Экспертные оценки и мнения

«Если вы хотите реально оценить состояние электропроводки, особенно в доме старше 20 лет, измерение сопротивления изоляции — обязательная процедура. Мультиметр покажет, есть ли напряжение, но не скажет, насколько изоляция «прохудилась». А именно это и становится причиной пожаров», — Александр Волков, инженер-электрик с 18-летним стажем.

«Термография — отличный инструмент для профилактики, но она не заменяет электрические испытания. Сопротивление изоляции должно измеряться мегаомметром, особенно после затопления или в помещениях с высокой влажностью», — Елена Смирнова, эксперт по электробезопасности, член Ассоциации энергоаудиторов России.

Рекомендации для разных случаев использования

• Для квартиры в новостройке (до 5 лет): достаточно визуального осмотра и мультиметра. Сопротивление изоляции, скорее всего, в норме.
• Для дома старше 15 лет или после ремонта с заменой проводки: обязательно проведите измерение сопротивления изоляции мегаомметром. Это единственный способ убедиться в безопасности.
• Для частного дома с деревянными конструкциями: рекомендуется комбинировать мегаомметр и термографию — повышенный риск возгорания делает диагностику критически важной.
• После потопа или протечки: незамедлительно проверьте сопротивление изоляции — влага резко снижает его, создавая угрозу КЗ.

Итоговый вердикт и выводы

Ответ на вопрос «как проверить сопротивление изоляции» однозначен: только с помощью мегаомметра. Ни мультиметр, ни тепловизор не могут заменить этот метод в части оценки диэлектрических свойств изоляции.

Однако для полной картины состояния электропроводки лучше использовать комбинированный подход:

• Начните с визуального осмотра и мультиметра — быстро и безопасно.
• Обязательно проведите измерение сопротивления изоляции, если дом старый, влажный или вы планируете серьёзную нагрузку на сеть.
• При наличии средств и подозрений на перегрев — добавьте термографию.

Рейтинг методов по общей полезности для домашнего использования:

1. Мегаомметр — 9.5/10 (лучший баланс точности, нормативности и цены)
2. Мультиметр + визуальный осмотр — 7/10 (доступно, но ограничено)
3. Термография — 6.5/10 (мощно, но дорого и не решает задачу изоляции напрямую)

Помните: электричество не прощает ошибок. Инвестиции в правильную диагностику — это инвестиции в безопасность вашей семьи и имущества.

Как проверить электропроводку в доме самостоятельно — надёжные методы без рекламы

Современный дом невозможно представить без электричества, но вместе с комфортом оно несёт и скрытые риски. Электробезопасность в доме — это не просто рекомендация, а необходимость, особенно если жильё старше 15–20 лет или недавно подвергалось перепланировке. Многие домовладельцы задаются вопросом: можно ли проверить проводку своими руками, не прибегая к услугам электрика? Ответ — да, но только при условии соблюдения базовых правил безопасности и наличия минимального набора инструментов. В этой статье вы найдёте объективное руководство без рекламы, основанное на практических методах и экспертных знаниях.

Почему важно регулярно проверять электропроводку?

Изношенная или неправильно смонтированная проводка — одна из главных причин бытовых пожаров. По данным МЧС России, до 25% возгораний в жилых домах связаны именно с неисправностями в электросети. Регулярная диагностика позволяет выявить проблемы на ранней стадии: перегрев жил, повреждение изоляции, короткие замыкания или утечки тока. Это не только продлевает срок службы оборудования, но и защищает здоровье и жизнь обитателей дома.

Особенно актуальна проверка в следующих случаях:

• После покупки вторичного жилья — предыдущий владелец мог использовать некачественные материалы или самовольно вмешиваться в схему подключения.
• При появлении запаха гари или потемнений на розетках и выключателях.
• Если часто выбивает автомат без видимой причины (например, при подключении маломощных приборов).
• При планировании ремонта или добавлении новых линий (кондиционер, электроплита, теплый пол).

Основные понятия: что нужно знать перед началом проверки

Прежде чем приступать к диагностике, важно разобраться в базовой терминологии. Электропроводка — это совокупность проводов, кабелей, распределительных коробок, розеток и защитных устройств, обеспечивающих подачу электроэнергии по дому. Ключевые элементы, которые стоит проверить:

• Автоматические выключатели — защищают цепь от перегрузки и короткого замыкания.
• УЗО (устройства защитного отключения) — реагируют на утечку тока и предотвращают поражение электрическим током.
• Заземление и зануление — системы, обеспечивающие безопасный отвод тока в случае аварии.
• Сечение кабеля — определяет, какую нагрузку может выдержать провод без перегрева.

Напряжение в бытовой сети составляет 220 В (однофазная) или 380 В (трёхфазная). Любые манипуляции с проводкой должны проводиться только при отключённом электропитании на вводном щитке. Это правило номер один для обеспечения электробезопасности в доме.

Необходимые инструменты для самостоятельной проверки

Для базовой диагностики вам понадобится минимальный набор:

1. Мультиметр — универсальный прибор для измерения напряжения, сопротивления и целостности цепи.
2. Индикаторная отвёртка — помогает быстро определить наличие фазы в розетке или выключателе.
3. Тестер УЗО — кнопка «Тест» есть на самом устройстве, но дополнительная проверка не помешает.
4. Визуальный осмотр — часто проблемы видны невооружённым глазом: трещины, оплавления, искрение.

Обратите внимание: не используйте самодельные приспособления или «дедовские методы» вроде лампочки на проводах. Это крайне опасно и не даёт точных данных.

Пошаговая инструкция: как проверить проводку в доме

Шаг 1. Визуальный осмотр розеток, выключателей и щитка

Начните с самого простого — осмотрите все доступные элементы электросети. Обратите внимание на:

• Потемнения или оплавления вокруг розеток — признак перегрева из-за плохого контакта или перегрузки.
• Искрение при включении прибора — говорит о слабом соединении или износе контактов.
• Запах гари — даже слабый аромат указывает на серьёзную проблему внутри стены.
• Шатающиеся розетки — могут вызывать короткое замыкание при движении вилки.

Если вы заметили хотя бы один из этих признаков — немедленно отключите линию и не пользуйтесь этим участком сети до полной диагностики.

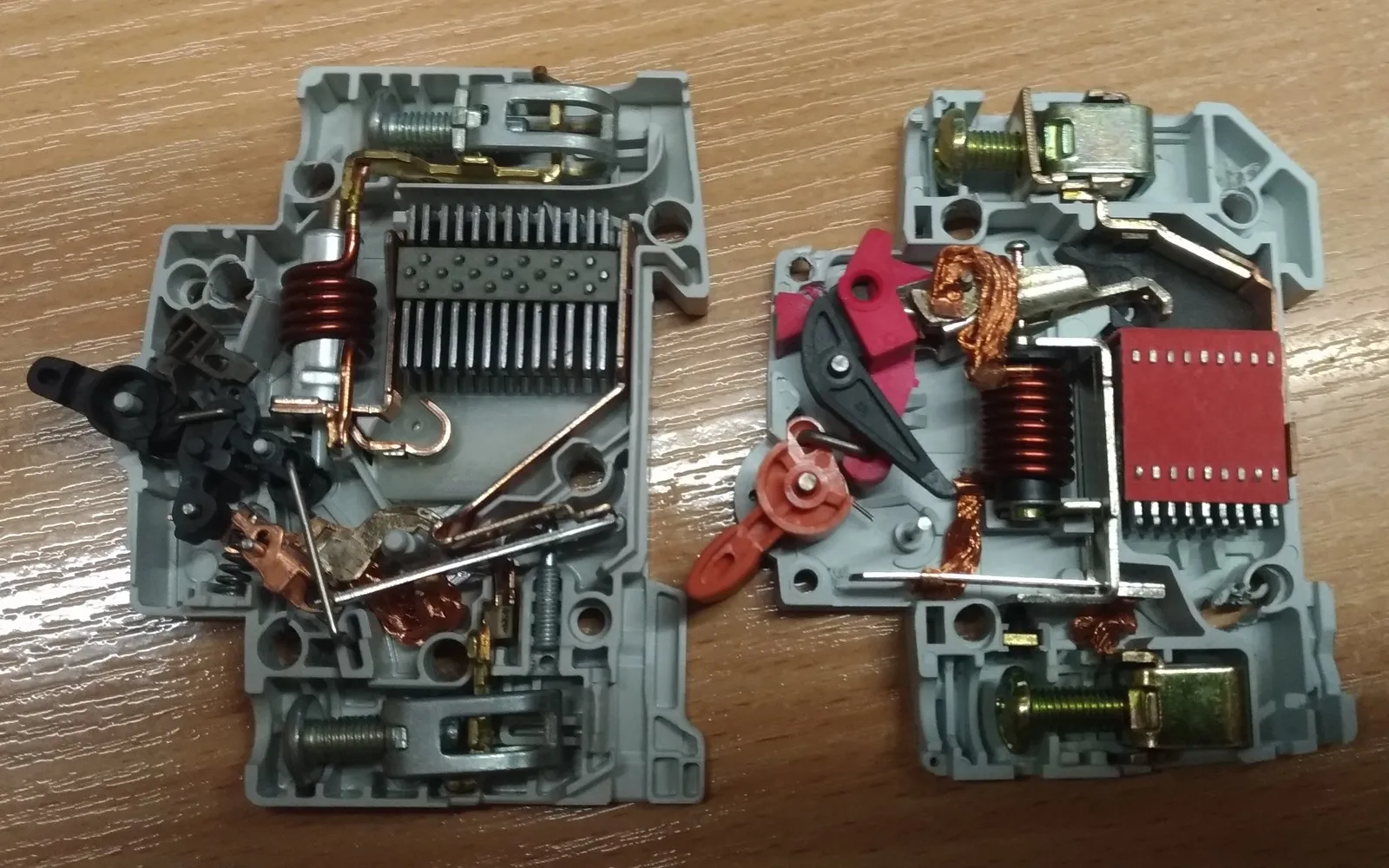

Шаг 2. Проверка автоматов и УЗО

Откройте электрощиток и убедитесь, что все автоматы подписаны. Нажмите кнопку «Тест» на каждом УЗО — оно должно мгновенно отключиться. Если этого не происходит, устройство неисправно и требует замены.

Также проверьте, не греются ли автоматы на ощупь. Лёгкое тепло допустимо, но сильный нагрев — сигнал перегрузки или внутреннего повреждения.

Шаг 3. Диагностика целостности проводки с помощью мультиметра

Этот этап требует отключения питания и частичной разборки розеток. Алгоритм:

1. Отключите вводной автомат.
2. Снимите крышку розетки и проверьте затяжку винтов на клеммах.
3. Переведите мультиметр в режим прозвонки (звуковой сигнал при замыкании).
4. Один щуп подключите к фазе, другой — к нулю. Если звук есть — цепь цела.
5. Повторите для всех линий, включая заземление (если оно есть).

Отсутствие сигнала может означать обрыв провода, плохой контакт или ошибку в монтаже. В таких случаях лучше вызвать специалиста.

Шаг 4. Проверка сопротивления изоляции (для продвинутых)

Этот метод требует мегаомметра и глубоких знаний. Он позволяет выявить скрытые повреждения изоляции, которые не проявляются при обычной нагрузке. Такую проверку рекомендуется проводить раз в 3–5 лет, особенно в старых домах.

Преимущества самостоятельной проверки

Хотя полная диагностика требует профессионалов, базовый контроль своими силами даёт ряд важных преимуществ:

• Экономия денег — вы заранее выявите проблему и избежите дорогостоящего ремонта после аварии.
• Повышение уровня безопасности — своевременное обнаружение неисправностей снижает риск пожара и поражения током.
• Лучшее понимание своей электросети — вы узнаете, где проходят кабели, какие линии к чему подключены, и сможете грамотно планировать новые точки.
• Контроль качества работ подрядчиков — если вы недавно делали ремонт, проверка поможет убедиться, что электрик не срезал углы.

Главное — не переоценивайте свои силы. Если вы не уверены в результате измерений, лучше обратиться к квалифицированному электрику.

Экспертные мнения: что говорят профессионалы

Известный инженер-электрик и автор учебников по электромонтажу Дмитрий Савельев подчёркивает:

«Электробезопасность в доме начинается не с УЗО и автоматов, а с осознанного отношения владельца к своей проводке. Даже самый дорогой щиток не спасёт, если розетка болтается в стене или кабель перегружен в два раза».

А вот цитата из выступления главного инспектора по пожарной безопасности РФ:

«Более 60% бытовых возгораний можно было предотвратить простым визуальным осмотром. Люди ждут, пока начнёт искрить, вместо того чтобы раз в год проверить состояние розеток и автоматов».

Наконец, известный популяризатор науки и техники Алексей Березин напоминает:

«Электричество не прощает ошибок. Если вы не знаете, как работает ваша сеть — не лезьте в неё. Но базовые навыки проверки должен освоить каждый взрослый человек».

Практические советы от опытных электриков

Вот несколько рекомендаций, которые помогут вам поддерживать электробезопасность в доме на высоком уровне:

• Составьте схему электропроводки — даже простой чертёж с обозначением линий и автоматов сэкономит часы в будущем.
• Не перегружайте розетки — использование тройников и удлинителей с несколькими мощными приборами (обогреватель + чайник + микроволновка) — частая причина перегрева.
• Регулярно проверяйте УЗО — достаточно нажимать кнопку «Тест» раз в месяц.
• Замените алюминиевую проводку на медную, если она старше 30 лет — алюминий хрупкий, окисляется и теряет проводимость.
• Используйте качественные материалы — дешёвые розетки и кабели без сертификатов — прямой путь к аварии.

Заключение: безопасность начинается с вас

Проверка электропроводки — это не разовое действие, а часть культуры домовладения. Электробезопасность в доме зависит не только от качества материалов и монтажа, но и от внимательности жильцов. Регулярный осмотр, базовые измерения и уважение к правилам позволят вам избежать большинства рисков, связанных с электричеством.

Если вы выполнили все шаги из этой статьи и всё в порядке — отлично! Но помните: при любых сомнениях лучше вызвать профессионала. Электричество не терпит экспериментов. Поделитесь этой статьёй с друзьями и близкими — возможно, именно она поможет кому-то избежать беды.

Как проверить электропроводку в доме самостоятельно — надёжные методы без рекламы

Электропроводка — это «нервная система» любого дома. Её неисправность может привести не только к отключению света, но и к пожару или поражению током. В этом руководстве вы найдёте проверенные, безопасные и практичные методы самостоятельной диагностики электросети. Особое внимание уделено вопросу: что делать при коротком замыкании, поскольку именно оно чаще всего становится причиной серьёзных аварий.

Необходимые инструменты и материалы

Перед началом работы подготовьте следующие инструменты:

• Мультиметр (или тестер) — для измерения напряжения, сопротивления и целостности цепи;
• Индикаторная отвёртка — для быстрой проверки наличия фазы;
• Автоматический выключатель (если планируется замена старого);
• Диэлектрические перчатки и коврик — для соблюдения техники безопасности;
• Фонарик и зеркало — для осмотра труднодоступных мест;
• Блокнот и ручка — для фиксации показаний и заметок.

Важно: никогда не работайте под напряжением без крайней необходимости. Перед любыми манипуляциями отключайте питание на вводном щитке.

1. 1. Отключите электропитание и подготовьте рабочее место

   Начните с полного обесточивания дома. Найдите вводной автомат в электрощитке и переведите его в положение «Выкл». Убедитесь, что напряжение действительно отсутствует — проверьте индикаторной отвёрткой все розетки и выключатели в зоне работы.

   Совет: повесьте на щиток предупреждающую табличку «Не включать! Идут работы», особенно если в доме есть дети или другие жильцы.

2. 2. Визуальный осмотр электрощитка и распределительных коробок

   Откройте электрощиток и осмотрите состояние автоматов, УЗО и проводов. Обратите внимание на:

   • Плавление корпуса автоматов;
   • Потемнение или нагар на контактах;
   • Запах гари;
   • Ослабленные или окисленные соединения.

   То же самое проделайте с распределительными коробками — они обычно расположены под потолком в углах комнат. Если вы обнаружили следы перегрева, скорее всего, причина неисправности именно там.

3. 3. Проверка целостности проводки с помощью мультиметра

   Установите мультиметр в режим прозвонки (звуковой сигнал при замыкании цепи). Один щуп подключите к нулевому проводу в розетке, второй — к фазному. Если звук есть — цепь замкнута, что указывает на короткое замыкание. Если звука нет — проводка разомкнута (обрыв).

   Для более точной диагностики отсоедините провода от автомата и проверьте сопротивление между фазой и нулём. Нормальное значение — бесконечность (обрыв). Любое конечное значение говорит о КЗ.

   Например, вы заметили, что в ванной перестала работать розетка. Отключив питание, вы прозваниваете линию и слышите звук — значит, где-то в стене произошло короткое замыкание. Скорее всего, изоляция повреждена из-за повышенной влажности.

4. 4. Что делать при коротком замыкании: пошаговая реакция

   Если вы столкнулись с коротким замыканием, действуйте строго по инструкции:

   1. Немедленно отключите вводной автомат;
   2. Не пытайтесь включать автоматы повторно — это может вызвать возгорание;
   3. Осмотрите все розетки и приборы на линии — возможно, проблема в одном из них;
   4. Используйте мультиметр для локализации участка с КЗ;
   5. Если КЗ в скрытой проводке — вызовите специалиста или используйте тепловизор для поиска повреждённого участка.



   Важно: ни в коем случае не заменяйте автомат на более мощный — это нарушает баланс защиты и увеличивает риск пожара.

5. 5. Проверка заземления и УЗО

   Убедитесь, что система заземления работает. Подключите один щуп мультиметра к заземляющему контакту розетки, другой — к нейтрали. При исправном заземлении напряжение должно быть около 0 В.

   Проверьте УЗО: нажмите кнопку «Тест». Если устройство не отключилось — оно неисправно и требует замены.

   В старом доме без заземления УЗО становится критически важным элементом защиты. Даже небольшая утечка тока (например, от стиральной машины) может быть опасной без него.

6. 6. Диагностика под нагрузкой

   После всех проверок включите питание и поочерёдно подключайте потребители. Следите за тем, чтобы автоматы не выбивало, а розетки не грелись. Используйте мультиметр для контроля напряжения — оно должно быть в пределах 210–230 В.

   Если при включении чайника напряжение проседает ниже 200 В — возможна перегрузка линии или плохой контакт в распределительной коробке.

Частые ошибки и как их избежать

• Ошибка: проверка под напряжением без средств защиты.
  Решение: всегда работайте с отключённым питанием и в диэлектрических перчатках.
• Ошибка: игнорирование запаха гари.
  Решение: даже слабый запах — сигнал тревоги. Немедленно отключите линию и ищите источник.
• Ошибка: использование скруток вместо клемм.
  Решение: современные ПУЭ запрещают скрутки. Используйте WAGO-клеммы или пайку.

Дополнительные советы и рекомендации

— Проводите полную проверку проводки раз в 5–7 лет, особенно в домах старше 20 лет.
— Не экономьте на качественных автоматах и УЗО — дешёвые аналоги часто не срабатывают вовремя.
— Маркируйте все линии в щитке — это упростит диагностику в будущем.
— Если вы не уверены в своих силах — вызовите профессионального электрика. Безопасность дороже сэкономленных денег.

Итоги и следующие шаги

Самостоятельная проверка электропроводки — задача выполнимая, но требующая внимательности, базовых знаний и строгого соблюдения правил безопасности. Зная, что делать при коротком замыкании, вы сможете не только быстро локализовать проблему, но и предотвратить её последствия.

Если после всех проверок неисправность остаётся — не рискуйте. Обратитесь к квалифицированному электромонтажнику. А для профилактики установите в щитке ограничитель напряжения и регулярно проверяйте состояние автоматов.

Как проверить электропроводку в доме самостоятельно — надёжные методы без рекламы

Электропроводка — это «нервная система» любого дома. Её неисправность может привести не только к отключению света, но и к возгоранию или поражению электрическим током. В этом руководстве вы найдёте проверенные, безопасные и понятные методы самостоятельной диагностики электросети. Особое внимание уделено базовому, но критически важному вопросу: как проверить фазу и ноль. Все советы основаны на многолетнем опыте электромонтажников и нормативах ПУЭ (Правила устройства электроустановок).

Необходимые инструменты и материалы

Прежде чем приступить к проверке, подготовьте следующие инструменты:

• Индикаторная отвёртка — простейший прибор для определения наличия напряжения на проводе.
• Мультиметр (цифровой или аналоговый) — универсальный измерительный прибор для проверки напряжения, сопротивления и целостности цепи.
• Контрольная лампа (лампочка в патроне с двумя проводами) — альтернативный способ проверки фазы и нуля, хотя менее безопасный.
• Перчатки из диэлектрического материала — обязательны при работе под напряжением.
• Очки защиты — для предотвращения попадания искр в глаза.
• Тестер напряжения без контакта (необязательно, но полезно для поиска скрытой проводки).

Важно: Никогда не работайте с оголёнными проводами без отключения питания в щитке! Даже если вы уверены, что розетка обесточена, всегда проверяйте это индикатором.

Пошаговая инструкция по проверке электропроводки

1. 1. Отключите питание и подготовьте рабочее место

   Перед любыми манипуляциями отключите автомат в электрощитке, отвечающий за проверяемую зону. Если не уверены — отключите вводной автомат. Убедитесь, что все приборы в комнате выключены из розеток.

   Совет: Используйте маркер или изоленту, чтобы пометить отключённый автомат — это предотвратит случайное включение кем-то из домочадцев.

2. 2. Визуальный осмотр розеток, выключателей и распределительных коробок

   Снимите крышки с розеток и выключателей. Обратите внимание на:

   • Потемнение или оплавление пластиковых деталей.
   • Запах гари.
   • Ослабленные или окисленные контакты.
   • Наличие трещин в корпусе.

   Если обнаружены такие признаки — замените устройство и проверьте подключённые к нему провода.

3. 3. Как проверить фазу и ноль с помощью индикаторной отвёртки

   Это самый простой и быстрый способ определить фазный провод:

   1. Включите подачу электричества в щитке.
   2. Вставьте металлический наконечник отвёртки в одно из гнёзд розетки.
   3. Прикоснитесь пальцем к контактной площадке на ручке отвёртки.
   4. Если загорелся светодиод — это фаза. Если нет — ноль или заземление.

   Важно: Индикаторная отвёртка не различает ноль и заземление! Для точной идентификации используйте мультиметр.

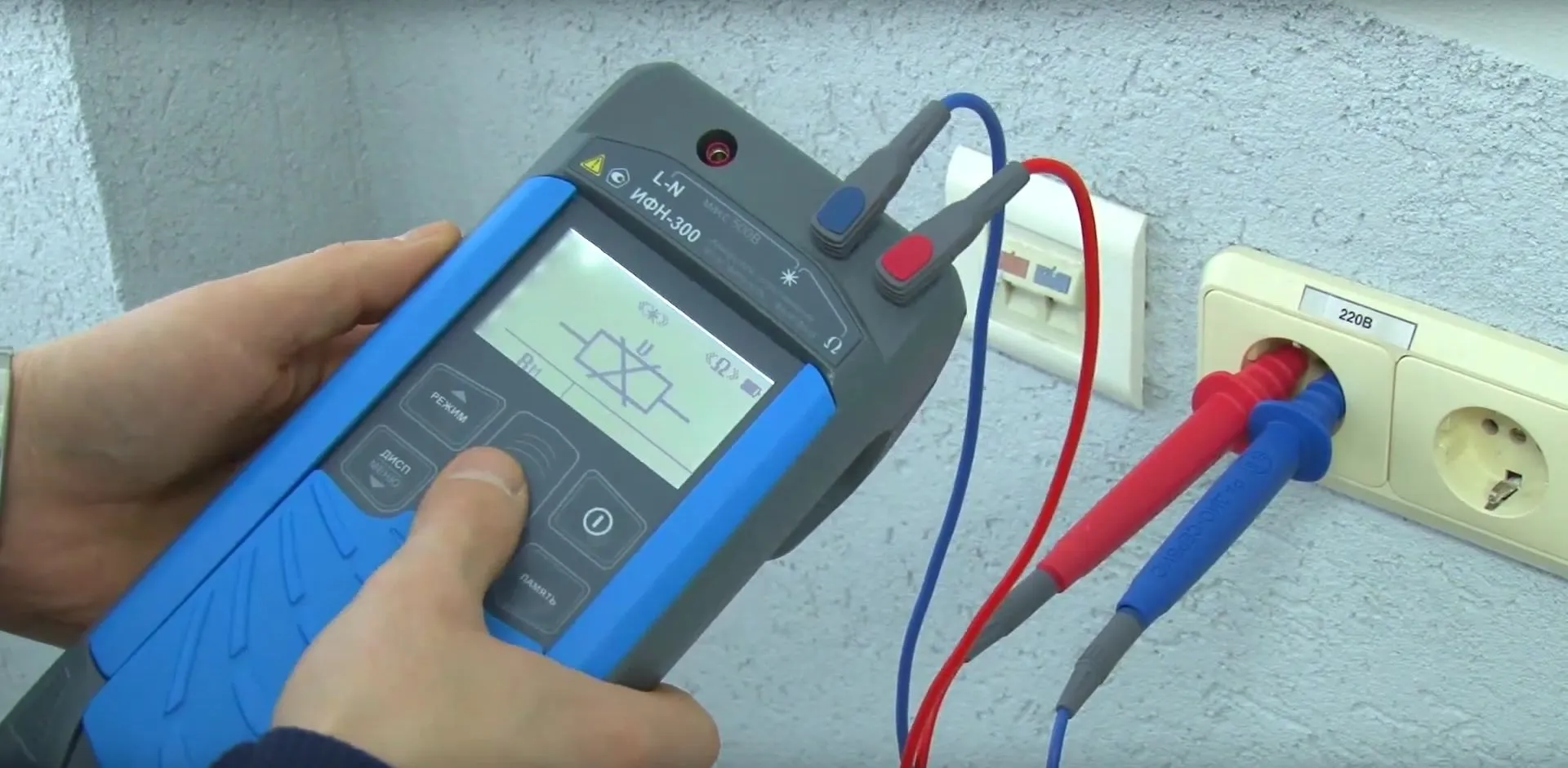

4. 4. Точная проверка фазы, нуля и заземления мультиметром

   Установите мультиметр в режим измерения переменного напряжения (ACV, обычно 750 В). Выполните следующие измерения:

   • Фаза–Ноль: Подключите щупы к двум гнёздам розетки. Напряжение должно быть около 220–230 В.
   • Фаза–Земля: Один щуп — в фазу, второй — в заземляющее гнездо (верхнее, круглое). Напряжение также ~220 В.
   • Ноль–Земля: Напряжение должно быть близко к 0 В (до 5–10 В допустимо из-за нагрузки).

   Если между нулём и землёй напряжение выше 10 В — возможны проблемы с заземлением или перекос фаз.

   Пример: При измерении между фазой и землёй показания 0 В, а между фазой и нулём — 220 В. Это означает, что заземление отсутствует или оборвано. Такая розетка опасна для подключения стиральной машины или бойлера.

5. 5. Проверка целостности проводки (прозвонка)

   Отключите питание. Установите мультиметр в режим «прозвонки» (звуковой сигнал при замыкании цепи). Проверьте:

   • Целостность каждого провода от розетки до распределительной коробки.
   • Надёжность соединений в скрутках или клеммах.

   Если звук отсутствует — провод оборван или контакт нарушен.

6. 6. Поиск скрытых повреждений в стенах

   Если розетка не работает, но провода целы, возможно, обрыв внутри стены. Используйте:

   • Бесконтактный детектор напряжения — покажет, где проходит фазный провод.
   • Трассировщик скрытой проводки — более точный прибор, но требует доступа к обоим концам линии.

   Если линия «пропала» — возможно, произошло КЗ, и автомат отключил её. Проверьте автоматы и УЗО.

7. 7. Проверка работы УЗО и автоматов

   Нажмите кнопку «ТЕСТ» на УЗО — оно должно мгновенно отключиться. То же самое с дифавтоматами. Если не срабатывает — устройство неисправно и требует замены.

   Также проверьте, не греются ли автоматы в щитке при обычной нагрузке — это признак перегрузки или плохого контакта.

Частые ошибки и как их избежать

• Ошибка №1: Использование контрольной лампы вместо мультиметра. Это опасно: лампа может лопнуть, а провода — замкнуть.
• Ошибка №2: Проверка фазы без заземления на теле (например, в резиновых тапочках). Индикатор не сработает!
• Ошибка №3: Полагаться только на цвет изоляции (синий = ноль, жёлто-зелёный = земля). В старых домах проводка часто выполнена без соблюдения стандартов.
• Ошибка №4: Не проверять напряжение после отключения автомата. Иногда фаза «приходит» с другого контура из-за ошибки в монтаже.

Реальный случай: Мастер заменил розетку, ориентируясь на цвета проводов. Через неделю начало бить током от холодильника. Оказалось, что в квартире «фаза» и «ноль» были перепутаны ещё на вводе. Только мультиметр помог выявить ошибку.

Дополнительные советы и рекомендации

Регулярная проверка: Даже если всё работает, раз в 2–3 года проверяйте состояние контактов и изоляции, особенно в старых домах (построенных до 2000 г.).

Не экономьте на инструментах: Качественный мультиметр (например, от Fluke, UNI-T или Mastech) прослужит десятилетиями и спасёт от ошибок.

Если сомневаетесь — вызывайте специалиста: Самостоятельная проверка допустима для базовой диагностики, но при серьёзных неисправностях (запах гари, искрение, частые выбивания УЗО) лучше обратиться к профессиональному электрику.

Итоги и следующие шаги

Теперь вы знаете, как проверить фазу и ноль, оценить состояние всей проводки и выявить скрытые неисправности. Главное — соблюдать технику безопасности и не торопиться. Если вы выполнили все шаги и обнаружили проблемы:

1. Немедленно отключите повреждённую линию.
2. Замените неисправные розетки, выключатели или автоматы.
3. При необходимости — проложите новую линию вместо ремонта старой алюминиевой проводки.
4. После всех работ проведите повторную проверку мультиметром.

Помните: исправная электропроводка — залог безопасности вашего дома. Регулярная диагностика поможет избежать аварий и продлит срок службы всех электроприборов.

Как проверить электропроводку в доме самостоятельно — надёжные методы без рекламы

Электричество — как невидимый помощник: мы пользуемся им каждый день, но редко задумываемся, насколько важно, чтобы оно работало безопасно. Старая или повреждённая проводка может стать причиной короткого замыкания, перегрева, а в худшем случае — пожара. Поэтому умение хотя бы базово проверить состояние электропроводки — не просто полезный навык, а вопрос безопасности вашей семьи и дома.

Базовые понятия и терминология

Прежде чем браться за инструменты, давайте разберёмся с ключевыми терминами:

• Фаза — провод, по которому ток поступает в квартиру от источника питания.
• Ноль (нейтраль) — провод, по которому ток возвращается к источнику, замыкая цепь.
• Заземление — защитный провод, который отводит избыточный ток в землю в случае аварии.
• УЗО (устройство защитного отключения) — прибор, который мгновенно отключает подачу тока при утечке, предотвращая поражение током.
• Автоматический выключатель — устройство, которое размыкает цепь при перегрузке или коротком замыкании.

Если вы слышите щелчки в щитке, чувствуете запах гари или замечаете, что розетки искрят — это тревожные сигналы. Но даже если всё «работает», это не значит, что проводка в порядке.

Постепенное углубление в тему

Проверка электропроводки делится на два уровня: внешнюю (визуальную и функциональную) и внутреннюю (требующую специальных приборов). Начнём с простого.

Шаг 1. Визуальный осмотр

Осмотрите все розетки, выключатели и распределительные коробки. Обратите внимание на:

• Трещины в корпусах;
• Плавление пластиковых деталей;
• Изменение цвета (пожелтение, почернение);
• Запах гари или горячей пыли.

Если розетка шатается в стене или искрит при включении — это явный признак износа контактов.

Шаг 2. Проверка работы УЗО и автоматов

В электрощитке найдите УЗО и автоматы. На каждом УЗО есть кнопка «Тест» — нажмите её. Если устройство исправно, оно сразу отключится. Чтобы вернуть подачу тока, переведите рычажок вниз, а затем снова вверх.

Если УЗО не реагирует на тест — это серьёзный повод задуматься о вызове специалиста. Ведь именно оно спасает вас от удара током.

Шаг 3. Использование индикаторной отвёртки

Это самый простой инструмент для определения фазы. Вставьте металлический конец в гнездо розетки — если загорелась лампочка, это фаза. Второе гнездо должно быть нулём.

Представьте водопровод: фаза — это труба под давлением, ноль — слив. Если вода (ток) идёт только по одной трубе, система не работает. А если где-то течёт — нужно срочно чинить!

Примеры и аналогии для понимания

Электрическая цепь — как дорога для машин. Ток — это поток автомобилей. Автоматический выключатель — как светофор, который закрывается при аварийной ситуации (например, слишком много машин на участке — перегрузка). УЗО — как камера, которая замечает, что машины свернули не туда (утечка тока), и немедленно блокирует движение.

Если вы живёте в старом доме с алюминиевой проводкой, помните: алюминий со временем окисляется и становится хрупким. Это как старая резинка — внешне целая, но при малейшем натяжении ломается. Такая проводка требует особого внимания.

Практическое применение знаний

Для более глубокой диагностики понадобятся мультиметр или тестер. Вот как проверить напряжение в розетке:

1. Переключите мультиметр в режим измерения переменного напряжения (~V).
2. Вставьте щупы в розетку: красный — в фазу, чёрный — в ноль.
3. На экране должно быть значение около 220–230 В. Отклонение более чем на 10% — повод проверить всю линию.

Также можно проверить сопротивление изоляции, но это уже требует отключения всей проводки от сети и знаний по работе с мегаомметром. Лучше доверить это профессионалу.

Если вы обнаружили серьёзные проблемы — например, частые выбивания автоматов, нагрев розеток или запах гари — не стоит рисковать. В таких случаях лучше знать, как вызвать электрика на дом, чем пытаться решить проблему самостоятельно. Профессионал проведёт полную диагностику, включая тепловизионное обследование скрытой проводки.

Частые заблуждения и ошибки

• «Если всё работает — значит, всё в порядке». Не всегда. Проблемы могут быть скрытыми: плохие соединения, изношенная изоляция, неправильное заземление.
• «Можно просто заменить розетку — и всё пройдёт». Иногда причина не в самой розетке, а в проводе за стеной.
• «Индикаторная отвёртка показывает всё». Она лишь определяет наличие фазы, но не измеряет напряжение и не выявляет утечки.

Представьте, что вы проверяете автомобиль только по тому, заводится ли он. Но тормоза могут быть изношены, масло — грязным, а подвеска — треснувшей. Так и с проводкой: внешняя работоспособность не гарантирует безопасность.

Закрепление материала и дальнейшие шаги

Проверка электропроводки — это не разовое действие, а часть регулярного технического обслуживания дома. Рекомендуется проводить базовую диагностику раз в год, особенно перед отопительным сезоном, когда нагрузка на сеть возрастает.

Если вы:

• не уверены в своих силах;
• живёте в доме старше 20 лет;
• часто сталкиваетесь с перебоями в электроснабжении;
• планируете капитальный ремонт или подключение мощной техники (бойлер, кондиционер, электроплита),

— тогда важно знать, как вызвать электрика на дом быстро и надёжно. Выбирайте специалиста с лицензией, опытом и отзывами, а не по принципу «дешевле всех».

Помните: электричество не прощает ошибок. Но если вы понимаете основы, умеете замечать тревожные сигналы и вовремя обращаетесь за помощью — ваш дом будет не только комфортным, но и безопасным.

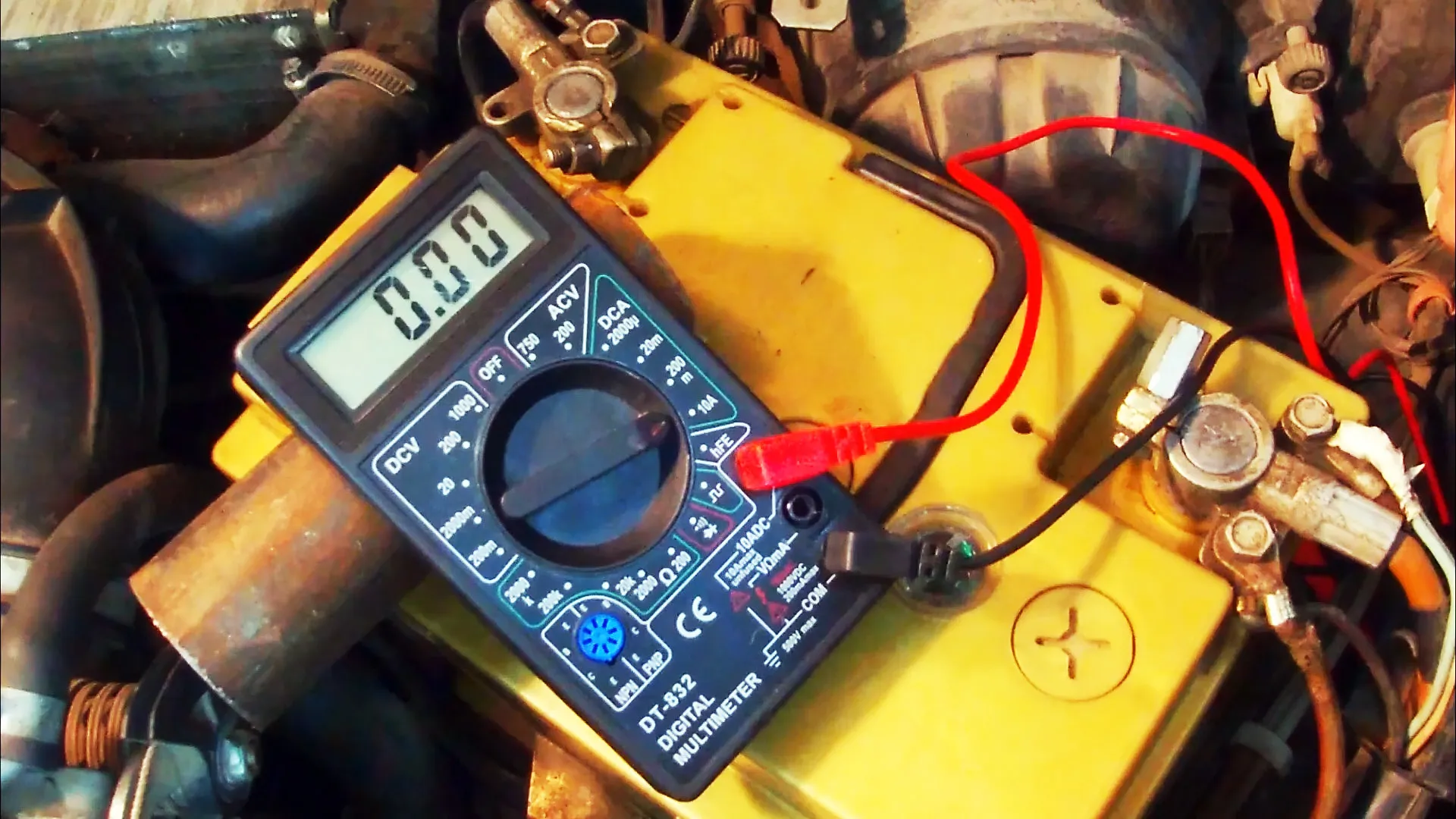

Введение с представлением объектов сравнения

Проверка электропроводки — важнейшая задача для обеспечения безопасности жилья. Особенно актуален вопрос как определить утечку тока, поскольку именно она часто становится причиной возгораний, поражений током и выхода из строя бытовой техники. В данной статье мы сравним три основных подхода к самостоятельной диагностике электросети:

• Визуальный осмотр и базовые тесты — доступный каждому способ без специальных приборов.
• Использование мультиметра — универсальный метод для измерения напряжения, сопротивления и тока.
• Применение специализированных устройств (токоизмерительные клещи, тестеры утечки) — профессиональный уровень диагностики.

Каждый из этих методов имеет свои сильные и слабые стороны, которые мы подробно рассмотрим далее.

Критерии сравнения и методология

Для объективного анализа мы используем следующие критерии:

• Точность обнаружения утечки тока — насколько надежно метод выявляет даже минимальные утечки.
• Доступность инструментов — необходимость в специальном оборудовании и его стоимость.
• Требуемый уровень знаний — подходит ли метод новичку или требует опыта.
• Безопасность выполнения — риск поражения током при самостоятельной проверке.
• Скорость и удобство использования — время, затрачиваемое на диагностику.

Детальный анализ каждого варианта

1. Визуальный осмотр и базовые тесты

Этот метод предполагает осмотр розеток, выключателей, распределительных коробок и щитка на предмет запаха гари, потемнений, искрения или перегрева. Также можно отключать поочередно линии и наблюдать за поведением УЗО (устройства защитного отключения).

• Преимущества:
  • Не требует инструментов и затрат.
  • Позволяет быстро выявить явные неисправности.
  • Подходит даже для полных новичков.
• Недостатки:
  • Не позволяет точно определить утечку тока, особенно скрытую.
  • Высокий риск пропустить опасную проблему.
  • Невозможно количественно оценить параметры сети.

2. Использование мультиметра

Мультиметр — самый распространенный прибор у домашних мастеров. С его помощью можно измерить сопротивление изоляции, напряжение в розетках и даже косвенно оценить наличие утечки тока через замеры на землю.

• Преимущества:
  • Универсальность: подходит для множества задач.
  • Относительно низкая цена (от 500 до 3000 рублей).
  • Дает количественные данные, а не только визуальные признаки.
• Недостатки:
  • Требует базовых знаний по электрике.
  • Не всегда позволяет точно определить утечку тока без дополнительных манипуляций.
  • Нужно отключать питание для некоторых измерений, что снижает удобство.

3. Специализированные устройства (токоизмерительные клещи, тестеры утечки)

Профессиональные приборы, такие как токоизмерительные клещи или детекторы утечки тока, позволяют измерять дифференциальный ток без разрыва цепи. Некоторые модели способны фиксировать утечки в диапазоне от 0,1 мА.

• Преимущества:
  • Высокая точность и чувствительность.
  • Безопасность: измерение без прямого контакта с проводниками.
  • Возможность диагностики под нагрузкой.
• Недостатки:
  • Высокая стоимость (от 3000 до 15 000 рублей и выше).
  • Сложность интерпретации результатов без опыта.
  • Необходимость в обучении работе с прибором.

Сравнительные таблицы в виде списков

Сравнение по точности определения утечки тока

• Визуальный осмотр: низкая точность. Не позволяет определить утечку тока количественно.
• Мультиметр: средняя точность. Позволяет косвенно оценить утечку, но не всегда достоверно.
• Специализированные приборы: высокая точность. Прямое измерение дифференциального тока с погрешностью менее 5%.

Сравнение по доступности и стоимости

• Визуальный осмотр: бесплатно, не требует оборудования.
• Мультиметр: от 500 руб., широко доступен в магазинах.
• Специализированные приборы: от 3000 руб., требуют целенаправленной покупки.

Сравнение по безопасности

• Визуальный осмотр: высокая безопасность, если не трогать оголённые провода.
• Мультиметр: средняя безопасность — возможен контакт с фазой при неправильном подключении.
• Специализированные приборы: высокая безопасность — измерение без разрыва цепи и прямого контакта.

Экспертные оценки и мнения

«Часто домовладельцы недооценивают риски скрытых утечек тока. Даже 10 мА могут быть смертельно опасны. Если вы серьёзно относитесь к безопасности, лучше использовать хотя бы мультиметр, а не полагаться на запах гари», — говорит Алексей Морозов, инженер-электрик с 18-летним стажем.

«Токоизмерительные клещи — лучший выбор для профилактической диагностики. Они позволяют определить утечку тока без отключения питания и без вскрытия распаек. Это экономит время и снижает риски», — отмечает Елена Петрова, сертифицированный специалист по электробезопасности.

Рекомендации для разных случаев использования

• Для новичков и разовых проверок: начните с визуального осмотра и проверки работы УЗО. Если есть подозрения — вызывайте специалиста.
• Для домашних мастеров: приобретите цифровой мультиметр и научитесь измерять сопротивление изоляции. Это даст базовую защиту от утечек.
• Для владельцев частных домов или старой проводки: инвестируйте в токоизмерительные клещи. Они окупятся за счёт предотвращения аварий и экономии на вызовах электриков.

Итоговый вердикт и выводы

Вопрос как определить утечку тока не имеет универсального ответа — всё зависит от ваших целей, бюджета и уровня подготовки. Однако можно сделать следующие выводы:

• Визуальный осмотр — необходимый, но недостаточный этап. Он получает оценку 3/10 по эффективности выявления утечек.
• Мультиметр — оптимальный баланс цены и функциональности для большинства пользователей. Оценка: 7/10.
• Специализированные приборы — лучший выбор для тех, кто ценит безопасность и точность. Оценка: 9/10.

Если вы хотите действительно надёжно проверить электропроводку и определить утечку тока, рекомендуем комбинировать методы: начните с визуального осмотра, затем используйте мультиметр для базовых замеров, а при подозрениях — примените профессиональное оборудование или обратитесь к электрику. Помните: безопасность вашей семьи не стоит экономии на диагностике.

Как проверить электропроводку в доме самостоятельно — надёжные методы без рекламы

Современный дом невозможно представить без исправной электропроводки. Однако со временем даже самая качественно смонтированная система может дать сбой: окисляются контакты, изнашивается изоляция, автоматические выключатели теряют чувствительность. Проверка автоматического выключателя и всей электросети — не просто профилактика, а необходимость для предотвращения короткого замыкания, пожара или поражения током. В этой статье мы подробно расскажем, как безопасно и эффективно провести диагностику электропроводки своими руками, не прибегая к услугам «горе-электриков» и рекламным уловкам.

Почему важно регулярно проверять электропроводку?

Электрическая сеть — это скрытая инфраструктура, которую редко видно, но от которой зависит безопасность всех проживающих. Многие проблемы начинаются незаметно: слабый нагрев розетки, мигание лампочек, запах гари. Игнорирование таких симптомов может привести к серьёзным последствиям, включая возгорание проводки внутри стен. Особенно актуальна проверка в старых домах, где использовалась алюминиевая проводка или устаревшие автоматы.

Регулярная диагностика позволяет:

• Выявить изношенные участки до аварии;
• Обеспечить стабильную работу бытовой техники;
• Снизить риск поражения электрическим током;
• Убедиться, что защитные устройства (автоматы, УЗО) функционируют корректно.

Основные понятия: что такое автоматический выключатель и зачем его проверять

Автоматический выключатель — это устройство защиты электрической цепи от перегрузки и короткого замыкания. Он размыкает цепь при превышении допустимого тока. Проверка автоматического выключателя — ключевой этап диагностики, ведь именно он должен сработать в критической ситуации. Если автомат «не держит» ток или срабатывает ложно, это создаёт угрозу как для оборудования, так и для людей.

Важно понимать разницу между типами автоматов:

• Тепловой расцепитель реагирует на длительную перегрузку;
• Электромагнитный расцепитель срабатывает мгновенно при коротком замыкании.

Со временем механизмы изнашиваются, контакты подгорают, и автомат может перестать выполнять свои функции. Поэтому его работоспособность необходимо проверять хотя бы раз в 2–3 года.

Необходимые инструменты для самостоятельной проверки

Для базовой диагностики вам понадобятся:

1. Мультиметр — для измерения напряжения, сопротивления и целостности цепи;
2. Индикаторная отвёртка — для определения фазы в розетках и распределительных коробках;
3. Токоизмерительные клещи (по желанию) — для измерения тока без разрыва цепи;
4. Фонарик и перчатки — для безопасности и освещения труднодоступных мест.

Все инструменты должны быть в исправном состоянии, с изолированными ручками и сертифицированы для работы с напряжением до 1000 В.

Пошаговая инструкция: как проверить электропроводку дома

Шаг 1. Визуальный осмотр

Начните с внешнего осмотра розеток, выключателей и распределительного щита. Обратите внимание на:

• Плавление пластиковых элементов;
• Потемнение корпуса;
• Запах гари;
• Искрение при включении/выключении.

Любое из этих явлений — сигнал к немедленной диагностике. Не стоит игнорировать даже слабый нагрев — это признак плохого контакта или перегрузки.

Шаг 2. Проверка напряжения в розетках

С помощью мультиметра измерьте напряжение между фазой и нулём. Норма — 220–230 В. Отклонения более чем на ±10% могут указывать на проблемы в сети. Также проверьте напряжение между фазой и землёй — оно должно быть близко к номинальному.

Если напряжение «плавает» или отсутствует в отдельных розетках, возможна обрыв провода или окисление контактов в распаечной коробке.

Шаг 3. Диагностика автоматических выключателей

Это самый важный этап. Чтобы выполнить проверку автоматического выключателя, следуйте алгоритму:

1. Отключите все нагрузки в защищаемой цепи;
2. Включите автомат;
3. Подключите нагрузку, близкую к номиналу автомата (например, для автомата на 16 А — утюг + чайник);
4. Наблюдайте: автомат не должен срабатывать в течение 10–15 минут при нормальной нагрузке;
5. Для имитации короткого замыкания не рекомендуется использовать «дедовские» методы (замыкание проводов). Лучше воспользоваться специальным тестером или вызвать специалиста.

Если автомат срабатывает при небольшой нагрузке или не отключается при явной перегрузке — его нужно заменить. Никогда не устанавливайте автомат с завышенным номиналом — это нарушает принцип селективности защиты и повышает риск пожара.

Шаг 4. Проверка целостности заземления и УЗО

Если в вашем доме есть УЗО (устройство защитного отключения), нажмите кнопку «Тест» — оно должно мгновенно отключиться. Это простой, но эффективный способ проверить его работоспособность.

Для проверки заземления используйте мультиметр: измерьте сопротивление между заземляющим контактом розетки и заведомо заземлённым объектом (например, водопроводной трубой). Сопротивление должно быть минимальным — не более 4 Ом в частном доме.

Преимущества самостоятельной проверки электропроводки

Хотя некоторые этапы лучше доверить профессионалам, базовая диагностика своими руками даёт ряд преимуществ:

• Экономия денег — вы не платите за вызов электрика для простых проверок;
• Раннее выявление проблем — вы замечаете неисправности до того, как они станут критичными;
• Повышение электробезопасности — вы лично контролируете состояние своей сети;
• Осознанное потребление энергии — вы лучше понимаете, как работает ваша проводка.

Главное — соблюдать правила безопасности и не переоценивать свои силы. Если вы не уверены в своих действиях, лучше вызвать квалифицированного специалиста.

Экспертные мнения: что говорят профессионалы

Известный инженер-электрик и автор учебников по электромонтажу Сергей Смирнов подчеркивает: «Автоматический выключатель — не расходный материал, а элемент безопасности. Его нельзя «чинить», перематывать или ставить на большее значение. Если он сработал трижды при КЗ — замените его».

А вот мнение главного инспектора по пожарной безопасности МЧС РФ: «Более 30% бытовых пожаров связаны с неисправной электропроводкой. Регулярная проверка автоматов и розеток — простая, но жизненно важная мера».

Эти цитаты напоминают: электричество не прощает халатности. Даже небольшая экономия на диагностике может стоить слишком дорого.

Практические советы от опытных электриков

• Не используйте удлинители как постоянное решение — они создают дополнительную нагрузку и риск перегрева;
• Маркируйте автоматы в щитке — это упростит диагностику при отключении;
• Проводите проверку после ремонта или установки новой техники;
• Храните схему электропроводки — она поможет быстро найти проблемный участок;
• Никогда не работайте под напряжением без крайней необходимости.

Также рекомендуется вести журнал проверок: дата, результаты, заменённые элементы. Это особенно полезно в частных домах с разветвлённой сетью.

Заключение: безопасность начинается с малого

Проверка автоматического выключателя — лишь часть комплексной диагностики, но одна из самых важных. Регулярное внимание к состоянию электропроводки спасает не только технику, но и жизни. Выполняя простые шаги, описанные в этой статье, вы сможете поддерживать свою сеть в исправном состоянии долгие годы.

Не ждите, пока мигнёт свет или запахнет гарью. Лучшая защита — это профилактика. Возьмите мультиметр, уделите пару часов выходного дня и убедитесь, что ваш дом надёжно защищён от электрических аварий. А если вы сомневаетесь в своих силах — не стесняйтесь обратиться к профессиональному электрику. Ведь безопасность не имеет цены.

Введение с представлением объектов сравнения

Проверка электропроводки в частном доме или квартире — задача, от которой напрямую зависит безопасность жильцов и сохранность имущества. Особенно важно уметь оценить проверку целостности кабеля, поскольку именно обрывы или повреждения изоляции становятся причиной коротких замыканий, перегревов и даже пожаров. Существует несколько подходов к диагностике проводки: от простейших методов с использованием бытовых инструментов до профессиональных решений с применением специализированного оборудования.

В данном обзоре мы сравним три основных способа самостоятельной диагностики:

1. Мультиметр (тестер) — универсальный и доступный прибор для базовой проверки;
2. Индикаторная отвёртка — простейший инструмент для определения фазы;
3. Кабельный тестер (TDR-рефлектометр или мегаомметр) — профессиональное оборудование для глубокого анализа.

Цель статьи — объективно проанализировать каждый из этих методов по ключевым параметрам: точность, безопасность, сложность использования, стоимость и применимость в быту.

Критерии сравнения и методология

Для объективного сравнения мы используем следующие критерии:

• Точность диагностики — насколько точно метод позволяет выявить обрыв, короткое замыкание или утечку тока;
• Безопасность — риск поражения электрическим током при использовании метода;
• Доступность — цена и наличие инструмента у среднего пользователя;
• Простота применения — требуются ли специальные знания или навыки;
• Глубина анализа — способен ли метод выявить скрытые дефекты, такие как частичное повреждение изоляции или микротрещины в жиле.

Детальный анализ каждого варианта

1. Мультиметр (тестер)

Мультиметр — это самый популярный инструмент для домашней диагностики электропроводки. Он позволяет измерять напряжение, сопротивление и проверять целостность цепи. Для проверки целостности кабеля используется режим прозвонки: если цепь замкнута, прибор подаёт звуковой сигнал.

• Преимущества:
  • Высокая точность при проверке обрывов и КЗ;
  • Возможность измерения сопротивления изоляции (в моделях с функцией мегаомметра);
  • Относительно низкая цена (от 500 до 3000 рублей);
  • Широкая доступность и простота интерпретации результатов.
• Недостатки:
  • Не позволяет точно определить место обрыва в скрытой проводке;
  • Требует отключения питания перед проверкой;
  • Не подходит для анализа состояния изоляции без дополнительных функций.

2. Индикаторная отвёртка

Это самый простой и дешёвый инструмент, предназначенный исключительно для определения наличия фазы в розетке или на проводе. Современные модели могут иметь функцию «бесконтактного» обнаружения напряжения.

• Преимущества:
  • Низкая стоимость (от 50 до 300 рублей);
  • Компактность и простота использования;
  • Не требует батареек (в пассивных моделях).
• Недостатки:
  • Не подходит для проверки целостности кабеля — не может определить обрыв или КЗ;
  • Ограниченная функциональность;
  • Высокий риск ложных срабатываний или пропусков;
  • Не даёт количественных данных.

3. Кабельный тестер (TDR-рефлектометр / мегаомметр)

Профессиональные приборы, такие как TDR-рефлектометры или мегаомметры, позволяют не только проверить целостность кабеля, но и точно определить расстояние до места обрыва, оценить состояние изоляции и выявить утечки тока.

• Преимущества:
  • Максимальная точность и детализация;
  • Возможность локализации неисправностей в скрытой проводке;
  • Подходит для комплексной диагностики всей электросети;
  • Надёжность и соответствие промышленным стандартам.
• Недостатки:
  • Высокая стоимость (от 10 000 до 100 000+ рублей);
  • Требует специальных знаний для интерпретации данных;
  • Громоздкость и необходимость калибровки;
  • Чрезмерен для бытового использования.

Сравнительные таблицы в виде списков

Сравнение по ключевым параметрам

• Точность диагностики:
  • Мультиметр: ★★★★☆ (4/5) — хорош для базовых задач;
  • Индикаторная отвёртка: ★☆☆☆☆ (1/5) — не подходит для проверки целостности кабеля;
  • Кабельный тестер: ★★★★★ (5/5) — высочайшая точность и детализация.
• Безопасность:
  • Мультиметр: ★★★★☆ — безопасен при соблюдении правил;
  • Индикаторная отвёртка: ★★★☆☆ — возможны ложные показания;
  • Кабельный тестер: ★★★★★ — профессиональная защита и изоляция.
• Доступность:
  • Мультиметр: ★★★★★ — легко купить в любом строительном магазине;
  • Индикаторная отвёртка: ★★★★★ — есть даже в хозяйственных отделах;
  • Кабельный тестер: ★★☆☆☆ — доступен в основном специалистам.
• Простота применения:
  • Мультиметр: ★★★★☆ — интуитивен после минимального обучения;
  • Индикаторная отвёртка: ★★★★★ — просто прикоснуться;
  • Кабельный тестер: ★★☆☆☆ — требует подготовки.
• Глубина анализа:
  • Мультиметр: ★★★☆☆ — базовая диагностика;
  • Индикаторная отвёртка: ★☆☆☆☆ — только фаза/ноль;
  • Кабельный тестер: ★★★★★ — полный спектр параметров.

Экспертные оценки и мнения

«Для большинства домашних пользователей мультиметр — оптимальный выбор. Он даёт достаточно информации для принятия решения: менять кабель или нет. Индикаторная отвёртка — лишь вспомогательный инструмент, а профессиональные тестеры оправданы только при капитальном ремонте или строительстве».

— Алексей Воробьёв, инженер-электрик с 15-летним стажем

«Я часто вижу, как люди пытаются “прозвонить” проводку индикаторной отвёрткой. Это бесполезно и опасно. Если вы хотите действительно проверить целостность кабеля, нужен хотя бы базовый мультиметр с функцией прозвонки».

— Елена Смирнова, мастер по электромонтажу, член СРО “ЭнергоБезопасность”

Рекомендации для разных случаев использования

• Для разового осмотра старой квартиры: достаточно мультиметра и базовых знаний. Проверьте все розетки, освещение и щиток.
• При планировании ремонта: рекомендуется вызвать специалиста с TDR-тестером, особенно если дом старше 20 лет.
• Для ежедневного использования: держите под рукой мультиметр и индикаторную отвёртку — они дополняют друг друга.
• Если вы новичок: начните с мультиметра с автоматическим режимом прозвонки и понятной инструкцией.

Итоговый вердикт и выводы

При самостоятельной диагностике электропроводки ключевым фактором является цель проверки. Если вам нужно просто убедиться в работоспособности розетки или найти обрыв в удлинителе — подойдёт мультиметр. Индикаторная отвёртка полезна лишь как вспомогательный инструмент для определения фазы. А вот для полноценной проверки целостности кабеля в стенах, особенно в старом фонде, без профессионального оборудования не обойтись.

Финальные рейтинги:

• Лучший выбор для дома: Мультиметр — ★★★★☆
• Самый простой инструмент: Индикаторная отвёртка — ★★☆☆☆
• Наиболее точный метод: Кабельный тестер — ★★★★★

Помните: любая работа с электричеством требует отключения питания и соблюдения техники безопасности. Если вы сомневаетесь в своих силах — доверьте проверку профессионалу. Ведь проверка целостности кабеля — это не просто техническая процедура, а важнейший элемент обеспечения пожарной и электробезопасности вашего дома.
